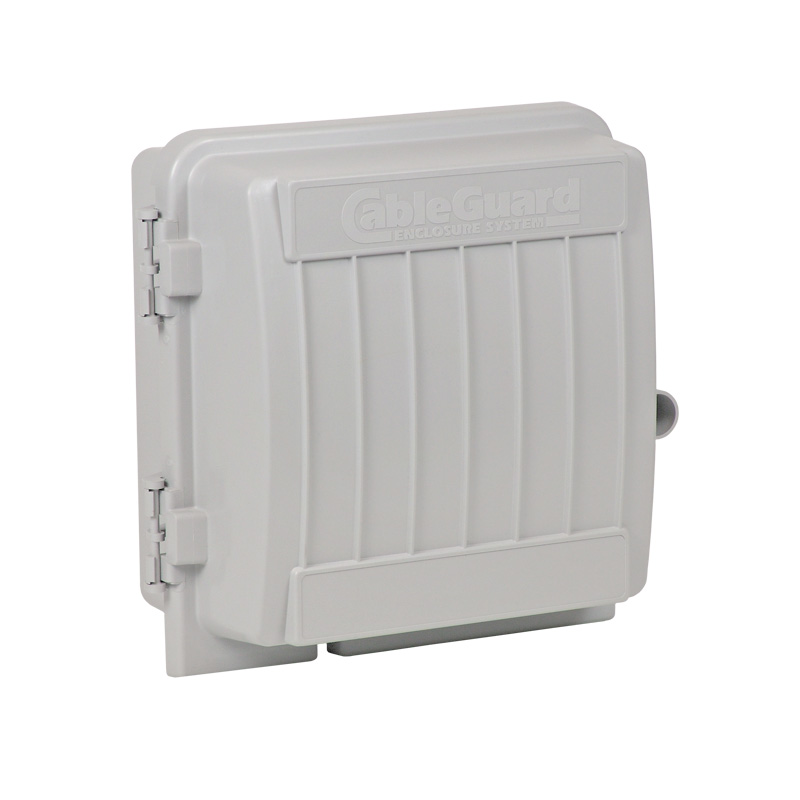

La caja de demarcación coaxial CableGuard® (CG®) 1000XL proporciona un compartimento seguro para la terminación de coaxiales y el montaje de divisores y/o bloques de tierra.
9e0fee26de9145cea5892a2540453c1d
© 2002, AFL, all rights reserved. PP-2-00002, Revision 5, 6.18.2020 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 1 Copper Apparatus Copper Apparatus CableGuard 1000XL Coax Demarcation Enclosures Ordering Information MODEL NO. AFL NO. CG-1000 XL, F Terminator Security (not included) DM000336 Specifications PARAMETER VALUES Dielectric Strength Minimum 2500 Vrms for 1 minute Torque (mounting bosses) 20 in./lbs. High Temperature Storage/Mold Stress °F (°C) 14 days at 159 (70.55) Temperature Cycling with Humidity °F (°C) 150 day cycling from 40 to 140 (4.44 to 60) with 95% RH Impact Test °F (°C) -40 (-40), 5 ft./lbs. on all external surfaces Drop Test °F (°C) -40 (-40), 5 ft. (152.4 cm) onto concrete surface 4 times Rain 24 hours at 10 psi UV Resistance (Days Exposed) 60 Salt Fog (Days Exposed) 60 Chemical Resistance 30 Days at 100°F and 95% RH, Resists chipping and/or cracking when subject to: house paint, wasp spray, sulfuric acid, kerosene and sodium hydroxide Material UL ® listed flame retardant thermoplastic alloy Dimensions (H x W x D) in. (cm) 9.00 x 9.00 x 5.25 (22.80 x 22.80 x 13.34) Cable Entrances in. (cm) diameter - Output 5 x 0.625 (1.5) Cable Entrances in. (cm) diameter - Input 1 x 0.625 (1.5), 1 x 0.250 (0.6) (ground wire) Covers Molded in snap finger and 3/8" hex head fastener or F term Features • Weather-resistant/high impact thermoplastic alloy • Self-latching, hinged cover design allows easy access without loose parts • Organized internal mounting bosses create a standardized mounting arrangement and allow for proper bend radius of coax cable up to RG-6 The CableGuard CG-1000XL Coax Demarcation Enclosure provides a secure compartment for terminating coax, and mounting splitters and/or a ground blocks. Constructed of a weather- resistant/high impact thermoplastic alloy, the hinged cover design allows easy access, while the self-sealing individual entrance ports prevent water and insects from entering. The organized mounting arrangements not only create a standardized method for high quality drop installations, but also allow future expandability. • Upgradeable/separate secure subscriber compartment • Upgradeable telephony demarcation • Self-sealing individual entrance ports prevent water and insects from entering • Optional custom logo • Optional secure ground block protection Contact AFL for further details. Qualifications GOVERNING BODY STANDARD CODE COMPONENT ASTM G26-84, BLL7-90 Base and Cover UL 94-5V Base and Cover
Características:
- Aleación termoplástica resistente a la intemperie y al impacto
- El diseño de la cubierta con bisagras de cierre automático permite un fácil acceso sin piezas sueltas
- Los resaltes de montaje internos organizados crean una disposición de montaje estandarizada y permiten un radio de curvatura adecuado del cable coaxial de hasta RG-6
- Compartimento de abonado seguro actualizable/separado
- Demarcación de telefonía actualizable
- Los puertos de entrada individuales autosellantes evitan la entrada de agua e insectos
- Logotipo personalizado opcional
- Protección segura del bloque de tierra opcional
Aplicaciones:
- Desacople de CATV/coaxial
- Armario de electrónica para placas de control de la iluminación
- Caja para RFoG
La caja de demarcación coaxial CableGuard® (CG®) 1000XL proporciona un compartimento seguro para la terminación de coaxiales y el montaje de divisores y/o bloques de tierra.
Construida con una aleación termoplástica resistente a la intemperie y al impacto, el diseño de la cubierta con bisagras permite un fácil acceso, mientras que los puertos de entrada individuales autosellantes evitan la entrada de agua e insectos.
Las disposiciones de montaje organizadas no sólo crean un método estandarizado para las instalaciones de caídas de alta calidad, sino que también permiten una futura capacidad de ampliación.
