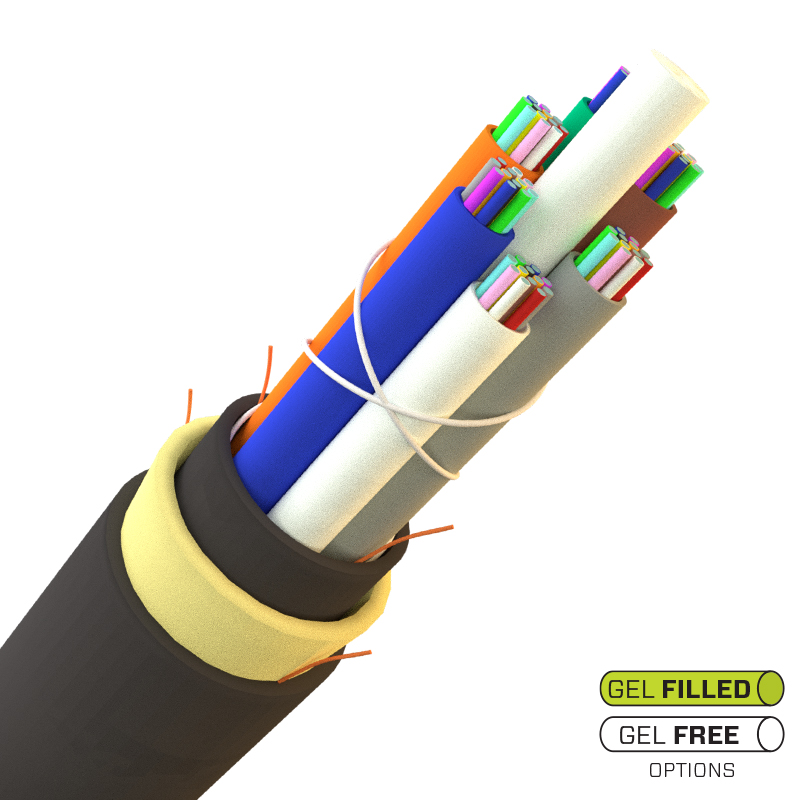

El cable AFL-ADSS® (All-Dielectric Self-Supporting) es ideal para su instalación tanto en entornos de distribución como de transmisión, incluso cuando se requieren instalaciones de línea viva.
2a732800a2d54484b8ee559f19061970
258 AFLglobal.com 1 (800) 866-7385 © 2024, AFL, all rights reserved. PP-1-00022, Revision 12, 12.11.2024 Speci≥cations are subject to change without notice. Fiber Optic Cable 258 Original Std ADSS Flex-Span ADSS New Std ADSS Applications • Electric utility transmission lines – Typically framed under conductors • EHV environments – Tracking-resistant options available Features • Up to 432 fibers in cable – Gel-Free Buffer Tube options available – up to 216 fibers • Designs capable of span lengths up to 3500 ft. • Double jacket designs provide additional protection to the fibers for longer span lengths and higher strength requirements • Track-resistant outer jacket available for high voltage transmission lines for space potential values up to 25 kV • Gel-filled tubes are reverse-oscillated (SZ stranded) to allow slack for mid-span access Cable Components All-Dielectric Self-Supporting (AFL-ADSS ® ) Fiber Optic Cable AFL-ADSS ® (All-Dielectric Self-Supporting) fiber optic cable is designed for outside plant aerial transmission and distribution environments. As its name indicates, there are no metallic components and the cable does not require a support or messenger wire. These attributes allow the cable to be installed live-line and in the power space of distribution lines. Polyethylene or track resistant outer jacket Polyethylene inner jacket Torque-balanced aramid yarns Ripcords FRP central member Water-blocking system NOTE : AFL-ADSS is a custom designed product. Depending on the application, use the key below to your project application or specificatio Quote Request Information Fiber Count 1 012 to 432 Unit of Measure F = Feet M = Meters NESC Loading Condition 4 L = Light M = Medium H = Heavy Fiber Code 9 = Single-mode 6 = 62.5/125 GIGA-Link ™ 300 8 = 62.5/125 GIGA-Link ™ 1000 5 = 50/125 GIGA-Link ™ 600 L = 50 Laser-Link ™ 300 Q = Non-zero Dispersion-shifted Single-mode BK = BABA-Compliant 250 μm Single-mode BL = BABA-Compliant Corning 250 μm Single-mode Line Voltage A = Less than 69 kV B = ≥ 69 kV A XXX XXXX X X X Span Length 3 0100 to 2500 X Gel-filled loose buffer tubes with optical fibers MN IA SD ND KS NE IL IN TN KY MO AR HI NC VT NH RI MA NY CT PA NJ MD DE MT UT ID ME CA WA OR AK NV WY AZ NM CO TX OK WI MI OH LA MS AL GA SC WV VA FL Heavy NESC Medium NESC Light NESC NESC Loading Map NOTES: 1. Fiber counts available for 12-432 fibers. 2. Gel-Free Buffer tubes available with up to 216 fibers. 3. Span lengths availble from 100-2500 feet (or meters). Please contact AFL for span lengths outside this range. 4. Refer to U.S. map above to ensure the correct NESC loading condition for your location. Buffer Tubes Gel-Filled Gel-Free 2 XXX GEL FILLED GEL FREE OPTIONS continued
259 AFLglobal.com 1 (800) 866-7385 © 2024, AFL, all rights reserved. PP-1-00022, Revision 12, 12.11.2024 Speci≥cations are subject to change without notice. Fiber Optic Cable 259 n. Contact AFL for your customized ADSS solution. Qualifications Governing Body Standard Code Component IEEE 1222 Cable TIA 598-D Fiber Temperature Specifications Temperature Range Operation -40ºC to +70ºC Storage -50ºC to +70ºC Installation -30ºC to +70ºC Recommended Products for ADSS Fiber Optic Cable Description AFL No. Fiber Optic Cable Accessories ADSS Wedge Dead End Refer to the ADSS Wedge Dead End spec sheet for specific AFL No. ADSS Suspension Unit Refer to the ADSS Suspension Unit spec sheet for specific AFL No. ADSS Trunnion Assemblies Refer to the ADSS Trunnion Assemblies spec sheet for specific AFL No. ADSS Temporary Grip Refer to the ADSS Temporary Grip spec sheet for specific AFL No. AGC Downlead Clamp for ADSS Refer to the AGC Downlead Clamp for ADSS spec sheet for specific AFL No. AVD Series Spiral Vibration Dampers Refer to the AVD Series Spiral Vibration Dampers spec sheet for specific AFL No. Coil Brackets Refer to the Coil Brackets spec sheet for specific AFL No. Standoff Bracket for ADSS Hardware Clamps Refer to the Standoff Bracket for ADSS Hardware Clamps spec sheet for specific AFL No. For more ADSS Cable Accessories, go to the ADSS Fiber Optic Cable Hardware web page Fiber Optic Splice Closures Apex ® X-2 Sealed Splice Closure Refer to the Apex X-2 spec sheet for specific AFL No. Apex ® X-2S Sealed Splice Closure Refer to the Apex X-2S spec sheet for specific AFL No. All-Dielectric Self-Supporting (AFL-ADSS ® ) Fiber Optic Cable Reel Information Item Reel A Reel B Reel C Reel D Reel E inches cm inches cm inches cm inches cm inches cm Reel Height 42 106.7 58 147.3 66 167.6 72 167.6 84 213.4 Reel Width Outside 36 91.4 38 96.5 42 106.7 42 106.7 40 101.6 Reel Width Inside 32 81.6 32 81.3 36 91.4 36 91.4 34 86.4 Drum Diameter 23 58.7 28 71.1 36 91.4 36 91.4 35 88.9 Arbor Hole Diameter 3 7.9 3 7.9 3 7.9 3 7.9 3 7.9 Reel Weight with Lagging 180 lbs 82 kg 420 lbs 191 kg 685 lbs 311 kg 710 lbs 311 kg 950 lbs 431 kg AFL provides ADSS cable on several standard sizes of non-returnable wooden reels. Non-standard reel sizes are available upon request. Optical Information Fiber Type "X" Standard Mode Field Diameter Attenuation 850 nm 1300 nm 1550 nm 250 μm Single-mode 9 ITU-T G.652D/657.A1 9.2 um nominal N/A 0.35 0.25 Corning 250 μm Single-mode AZ ITU-T G.652D/657.A1 9.2 um nominal N/A 0.35 0.25 BABA-Compliant 250 μm Single-mode BK ITU-T G.652D/657.A1 9.2 um nominal N/A 0.35 0.25 BABA-Compliant Corning 250 μm Single-mode BL ITU-T G.652D/657.A1 9.2 um nominal N/A 0.35 0.25 62.5/125 GIGA-Link 300 6 OM1 62.5 um nominal 3.5 1.2 N/A 50/125 GIGA-Link 600 5 ITU G651.1/OM2 50 um nominal 2.9 0.9 N/A 50/125 Laser-Link 300 L ITU G651.1/OM3 50 um nominal 2.9 0.9 N/A
Características:
- Adecuado para su uso en líneas de distribución y transmisión de alta tensión
- No requiere cable de mensajería - totalmente autoportante
- Instalación de una sola pasada: sin cable de mensajería, sin cable de amarre, más rápida y más barata
- El cable está bloqueado por el agua utilizando la tecnología de núcleo seco, por lo que no hay compuestos de inundación sucios
- Detalles de diseño para longitudes de vano de hasta 457 m y número de fibras de hasta 432
- Diseños personalizados disponibles para longitudes de vano mayores u otras cantidades de fibras
- Línea completa de accesorios disponibles para una solución de "sistema".
- Revestimiento exterior resistente a las vías disponible para instalaciones en líneas de alta tensión donde los potenciales espaciales alcanzan hasta 25kV
- Los tubos de amortiguación rellenos de gel están trenzados en S-Z para facilitar el acceso a la mitad del tramo
Aplicaciones:
- Utilizado para las telecomunicaciones por las compañías eléctricas, las empresas de telecomunicaciones y los grupos de redes privadas
- Diseñado para su instalación en líneas de distribución y transmisión
- Puede instalarse cerca de los conductores si la seguridad es un problema
- Adecuado para aplicaciones de construcción subterránea, lo que minimiza la necesidad de interrupciones.
- Se utiliza para redes de telecomunicaciones en las que la instalación rápida y de bajo coste es una prioridad
AFL-ADSS® (All-Dielectric Self-Supporting) es ideal para la instalación en entornos de distribución y transmisión, incluso cuando se requieren instalaciones de línea viva. Como su nombre indica, no se necesita ningún soporte ni cable mensajero, por lo que la instalación se realiza en una sola pasada, lo que hace que el ADSS sea un medio económico y sencillo de conseguir una red de fibra óptica.
AFL fabrica su propia línea de herrajes de fijación, así como suministra accesorios de alambre formados cuando se prefiere.
