OPGW - AFL AlumaCore Optical Ground Wire es preferido por su tubo central de aluminio y sus tubos de amortiguación de fibra óptica codificados por colores que simplifican el proceso de empalme a la vez que proporcionan una protección óptima de la fibra, así como una fiabilidad del producto a largo plazo.
06ee0a6fcd9d46348d864eb2c321f072
1 FIBER OPTIC CABLE © 2002, AFL, all rights reserved. PP-1-00002, Revision 10, 2.14.2024 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 Fiber Optic Cable Applications • Energy Market • Transmission • Right-of-Way • Topmost part of the structure (shield wire position) Features • Fiber counts up to 216 • Fiber bearing units similar to that of other fiber optic cable such as ADSS and underground cable • Splicer familiarity and less splicing prep time required • Aluminum pipe provides high crush resistance and good electrical performance • Ability to be sectionalized AlumaCore OPGW The AlumaCore Optical Ground Wire was AFL’s original OPGW design family dating back to 1984. OPGW provides all of the benefits of a traditional shield wire, such as providing short circuits a path to ground and protecting the circuits from lightning strikes, in addition to providing an optical pathway for communication. Cable Components Optical unit 4-position Core Aluminum clad steel wire Aluminum alloy wire Aluminum pipe continued Typical Designs FIBERS (MAX) OPGW SIZE FAULT CURRENT TOTAL CONDUCTOR AREA OVERALL DIAMETER APPROXIMATE WEIGHT APPROXIMATE RBS SAG10 CHART # MAX SHIP LENGTH (PER REEL TYPE) (kA)²sec in² mm² in mm lbs/ft kg/m lbs kgf WOOD ( m ) STEEL ( m ) 96 AC-64/528 68 0.1510 97.43 0.528 13.4 0.359 0.535 18,000 8,100 1-1450 6,580 7,000 96 AC-29/34/528 81 0.1510 97.43 0.528 13.4 0.281 0.418 12,000 5,440 1-1439 7,000 7,000 96 AC-74/552 81 0.1666 107.51 0.552 14.0 0.405 0.602 20,500 9,300 1-1453 5,820 7,000 96 AC-37/37/552 98 0.1666 107.51 0.552 14.0 0.306 0.455 13,000 6,000 1-1438 7,000 7,000 96 AC-71/571 95 0.1758 113.39 0.571 14.5 0.411 0.611 20,000 9,050 1-1461 5,780 7,000 96 AC-33/38/571 110 0.1758 113.39 0.571 14.5 0.323 0.478 13,250 6,000 1-1438 7,000 7,000 144 AC-86/646 151 0.2208 142.43 0.646 16.4 0.509 0.757 24,500 11,100 1-1461 4,640 6,600 144 AC-34/52/646 172 0.2208 142.43 0.646 16.4 0.417 0.621 17,250 7,800 1-1439 5,800 7,000 144 AC-129/724 239 0.2876 185.57 0.724 18.4 0.703 1.046 34,250 15,500 1-1453 3,360 4,700 144 AC-65/65/724 292 0.2876 185.57 0.724 18.4 0.530 0.789 21,900 9,900 1-1438 4,450 5,350
© 2002, AFL, all rights reserved. PP-1-00002, Revision 10, 2.14.2024 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 2 FIBER OPTIC CABLE Fiber Optic Cable AlumaCore OPGW Typical Designs (cont.) FIBERS (MAX) OPGW SIZE FAULT CURRENT TOTAL CONDUCTOR AREA OVERALL DIAMETER APPROXIMATE WEIGHT APPROXIMATE RBS SAG10 CHART # MAX SHIP LENGTH (PER REEL TYPE) (kA)²sec in² mm² in mm lbs/ft kg/m lbs kgf WOOD ( m ) STEEL ( m ) 216 AC-88/659 154 0.2242 144.65 0.659 16.7 0.516 0.768 25,000 11,250 1-1461 4,400 6,300 216 AC-39/50/659 179 0.2242 144.65 0.659 16.7 0.427 0.636 17,000 7,750 1-1438 5,500 6,300 216 AC-109/699 196 0.2565 165.50 0.699 17.75 0.623 0.928 30,800 13,900 1-1457 3,700 6,300 216 AC-47/62/699 230 0.2565 165.50 0.699 17.75 0.499 0.742 21,200 9,600 1-1455 4,700 6,300 216 AC-125/726 230 0.2813 181.48 0.726 18.4 0.6949 1.034 34,250 15,500 1-1453 3,400 6,000 216 AC-58/67/726 277 0.2813 181.48 0.726 18.4 0.5418 0.806 22,500 10,250 1-1439 4,300 6,000 This information denotes the input data needed for Sag10 ™ (sag and tension calculation) software. WIR files of all these catalog designs can be found on PLS-CADD web page. NOTES : Data contained in the table are approximations. Please reference the exact cable data sheet for the most up-to-date information. The designs above are only a sampling of the options available from AFL. Contact customer service for a cable designed to your exact specifications. Contact AFL for your customized OPGW solution. Qualifications GOVERNING BODY STANDARD CODE COMPONENT IEEE 1138 Cable IEC 60794-4 Cable TIA 598-D Fiber ASTM B415 B398 Alumium Clad Steel Wire (ACS wire) Alumium Alloy Wire Temperature Specifications TEMPERATURE RANGE Operation -40ºC to +85ºC Storage -50ºC to +85ºC Installation -30ºC to +85ºC Recommended Products for AlumaCore OPGW DESCRIPTION AFL NO. Fiber Optic Cable Accessories OPGW Bolted Deadend Refer to the Fiber Optic Cable Hardware catalog for specific AFL No. OPGW Mechanical Suspension Refer to the Fiber Optic Cable Hardware catalog for specific AFL No. SB01 Splice Enclosure Refer to the Fiber Optic Cable Hardware catalog for specific AFL No. Motion Control Stockbridge Vibration Damper Refer to the Transmission & Distribution catalog , Motion Control section , for specific AFL No.
Características:
- Opción preferida para facilitar la manipulación y el empalme
- El tubo de aluminio de pared gruesa proporciona una excelente resistencia al aplastamiento
- El tubo sellado herméticamente protege las fibras ópticas
- Hilos exteriores seleccionados para optimizar las propiedades mecánicas y eléctricas
- La subunidad óptica proporciona una excepcional protección mecánica y térmica a las fibras
- Subunidades ópticas codificadas por colores dieléctricos disponibles en números de fibras de 6, 8, 12, 18 y 24
- Las subunidades múltiples se combinan para lograr un número de fibras de hasta 144
Aplicaciones:
- Para su uso por parte de las compañías eléctricas en las líneas de transmisión en lugar del cable de blindaje tradicional
- Para aplicaciones de adaptación en las que el cable de apantallamiento existente debe ser sustituido por OPGW
- Para nuevas líneas de transmisión en lugar del cable de apantallamiento tradicional
- Transmisión de voz, vídeo y datos
- Redes SCADA
AFL AlumaCore OPGW (Optical Ground Wire) se prefiere por su tubo central de aluminio y sus tubos de amortiguación de fibra óptica codificados por colores que simplifican el proceso de empalme a la vez que proporcionan una protección óptima de la fibra, así como una fiabilidad del producto a largo plazo.
El cable óptico de tierra (OPGW) es un cable de doble función. Está diseñado para sustituir a los tradicionales cables de tierra estáticos / apantallados / en las líneas de transmisión aéreas , con la ventaja añadida de contener fibras ópticas que pueden utilizarse con fines de telecomunicaciones. El OPGW debe ser capaz de soportar los esfuerzos mecánicos aplicados a los cables aéreos por factores ambientales como el viento y el hielo. El OPGW también debe ser capaz de hacer frente a los fallos eléctricos en la línea de transmisión proporcionando un camino a tierra sin dañar las sensibles fibras ópticas del interior del cable.
AFL lleva fabricando cable de tierra óptico desde 1985, cuando AlumaCore OPGW era nuestro único producto. Sigue siendo uno de los más vendidos y uno de los diseños preferidos por muchas empresas de servicios públicos por su reputación de servicio fiable y su capacidad de supervivencia incluso en las condiciones más duras. Este producto se ha utilizado con éxito en todo el mundo en climas que van desde la Tundra siberiana hasta las selvas tropicales de Brasil. Las duraderas subunidades ópticas se presentan en una estructura ajustada o en una configuración de tubo suelto. La estructura ajustada es la opción más resistente, mientras que los tubos de tampón sueltos rellenos de gel se sitúan en un cercano segundo lugar.
AFL trabajará con usted en su aplicación particular para determinar qué opción es la mejor para usted dado su número de fibras, condiciones climáticas y otras consideraciones.

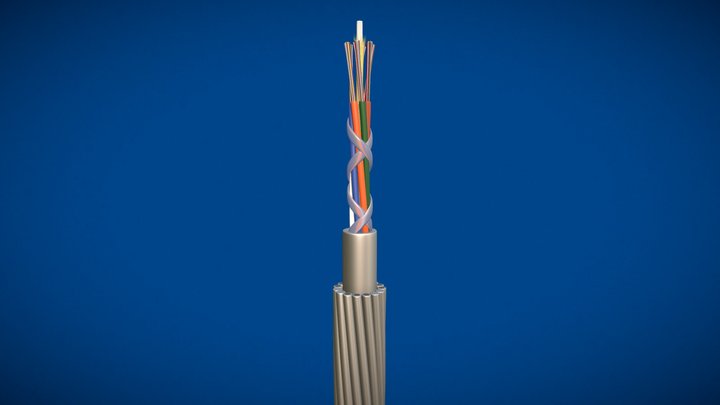

El diseño del cable OPGW se construye con un núcleo de fibra óptica (con múltiples subunidades dependiendo del número de fibras) encerrado en un tubo de aluminio endurecido herméticamente sellado con una cubierta de una o más capas de alambres de acero y/o aleación. La instalación es muy similar al proceso utilizado para instalar los conductores, aunque hay que tener cuidado de utilizar las dimensiones adecuadas de las poleas para no dañar o aplastar el cable. Después de la instalación, cuando el cable está listo para ser empalmado, los hilos se cortan dejando al descubierto el tubo central de aluminio que puede cortarse fácilmente con una herramienta de corte de tubos. La mayoría de los usuarios prefieren las subunidades codificadas por colores porque hacen que la preparación de la caja de empalme sea muy sencilla.
Además, AlumaCore OPGW es la solución ideal para aquellos clientes que buscan aislar o seccionar su OPGW en un esfuerzo por minimizar las pérdidas en la línea. Pregúntenos más sobre esta aplicación única para obtener más detalles.
