La serie LA está especialmente diseñada para aplicaciones que exigen un rendimiento fiable en instalaciones de entornos difíciles. La construcción del cable incorpora una variedad de tecnologías de empaquetado que permiten el funcionamiento en temperaturas extremadamente bajas, instalaciones mecánicamente abusivas y entornos altamente cáusticos y ácidos.
34aaaf5970e44ea3b105a4bf7f31b677
© 2014, AFL, all rights reserved. PP-1-00109, Revision 9, 4.4.2023 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 1 Fiber Optic Cable Fiber Optic Cable Applications • Oil and Gas fields • Low Temperature Environments • Refineries • Mining • Mass Transit Features • 12 to 144 fibers • Gel-filled and gel-free buffer tubes available • 2x Crush Resistance compared to standard fiber optic cables • 2x Cold Impact Resistance compared to standard fiber optic cables • Self-supporting capability (contact AFL for more information) continued Extreme Low Temp LSZH Double Jacket I/O Loose Tube (LA Series) The LA-Series is specially designed for applications that demand reliable performance in harsh environment installations. The cable construction incorporates a variety of packaging technologies that allow for operation in extremely low temperatures, mechanically abusive installations, and highly caustic and acidic environments. The cable core is constructed using materials and engineered geometry that optimizes the isolation of the optical fibers from the stresses and strains imparted on the cable in extreme environments. The outer jacketing is designed to further protect the ruggedized core assembly with a multiplying system made up of a double-ply, low smoke zero halogen (LSZH) flame resistant jacketing system that integrates a layer of aramid yarn between the inner and outer sheaths. Cable Components Outer FR-LSZH chemical-resistant jacket Buffer tube (gel-free or gel-filled) Inner FR-LSZH jacket Water blocking layer Anti-buckling element Optical fibers Rip cord Aramid cut-resistant matrix Mechanical PARAMETER VALUE Crush 440N/CM Cold Impact 8.8 N*m Fiber Specifications FIBER TYPE MAXIMUM ATTENUATION (DB/KM) OVERFILL LAUNCH MIN. BANDWIDTH (MHZ•KM) GIGABIT ETHERNET MIN. LINK DISTANCE (METERS) 850 NM 1300 NM 1310 NM 1550 NM 850 NM 1300 NM 850 NM 1300 NM (6) 62.5/125 GIGA-Link™ 300 3.5 1.2 N/A N/A 200 600 300 550 (5) 50/125 GIGA-Link™ 600 2.9 0.9 N/A N/A 500 500 600 600 (L) 50/125 Laser-Link™ 300 2.9 0.9 N/A N/A 1500 500 900 550 (9) Single-mode N/A N/A 0.35 0.25 N/A N/A N/A 5000 (Q) Non-zero Dispersion-shifted Single-mode N/A N/A N/A 0.25 N/A N/A N/A N/A Gigabit Ethernet Minimum Link Distances are based on “bandwidth”/modal dispersion constraints. Actual link distances may be constrained by attenuation, depending on specific loss budget.
© 2014, AFL, all rights reserved. PP-1-00109, Revision 9, 4.4.2023 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 2 Fiber Optic Cable Fiber Optic Cable Premise Cable Extreme Low Temp LSZH Double Jacket I/O Loose Tube (LA Series) Contact AFL for more details. Qualifications GOVERNING BODY STANDARD CODE COMPONENT Telcordia GR-20-CORE Cable ICEA S-104-696 Cable IEEE 1202 Cable UL 1651 and 1685 (OFNG-LS) Cable CSA 22.2 (FT4) Cable NFPA 130 Cable TIA 598-D Fiber Temperature Specifications TEMPERATURE RANGE Operation -50ºC to +70ºC Storage -50ºC to +70ºC Installation -30ºC to +50ºC Ordering Information AFL NO. FIBER COUNT NOMINAL DIAMETER NOMINAL WEIGHT MAXIMUM TENSILE LOAD LBS (N) MINIMUM BEND RADIUS INCHES (CM) INCHES MM LBS/1,000 FT KG/KM INSTALLATION OPERATION INSTALLATION OPERATION GEL-FREE LA012 C6111N1D 12 0.575 14.6 140 209 990 (4400) 290 (1300) 13(29.4) 6 (14.6) LA024 C6111N1D 24 0.575 14.6 139 207 990 (4400) 290 (1300) 13(29.4) 6 (14.6) LA048 C6111N1D 48 0.575 14.6 136 202 990 (4400) 290 (1300) 13(29.4) 6 (14.6) LA072 C6111N1D 72 0.575 14.6 133 197 990 (4400) 290 (1300) 13(29.4) 6 (14.6) LA096 C8111N1D 96 0.638 16.2 156 233 990 (4400) 290 (1300) 15(32.6) 6 (16.2) LA144 CC111N1D 144 0.776 19.7 199 297 990 (4400) 290 (1300) 18(396) 8 (19.7) GEL-FILLED LA012 C6111N1 12 0.606 15.4 154 229 1000 (4,450) 400 (1,780) 13 (31) 6 (16) LA024 C6111N1 24 0.606 15.4 154 229 1000 (4,450) 400 (1,780) 13 (31) 6 (16) LA048 C6111N1 48 0.606 15.4 153 227 1000 (4,450) 400 (1,780) 13 (31) 6 (16) LA072 C6111N1 72 0.606 15.4 152 225 1000 (4,450) 400 (1,780) 13 (31) 6 (16) Fiber Types – Replace asterisk ( ) in AFL number with number in the Fiber Specifications table on previous page.
Características:
- De 12 a 144 fibras
- Tubos tampón rellenos de gel y sin gel disponibles
- 2 veces la resistencia al aplastamiento en comparación con los cables de fibra óptica estándar
- 2 veces la resistencia al impacto en frío en comparación con los cables de fibra óptica estándar
- Capacidad de auto-soporte (contacte con AFL para más información)
Aplicaciones:
- Campos de petróleo y gas
- Entornos de baja temperatura
- Refinerías
- Minería
- Tránsito masivo

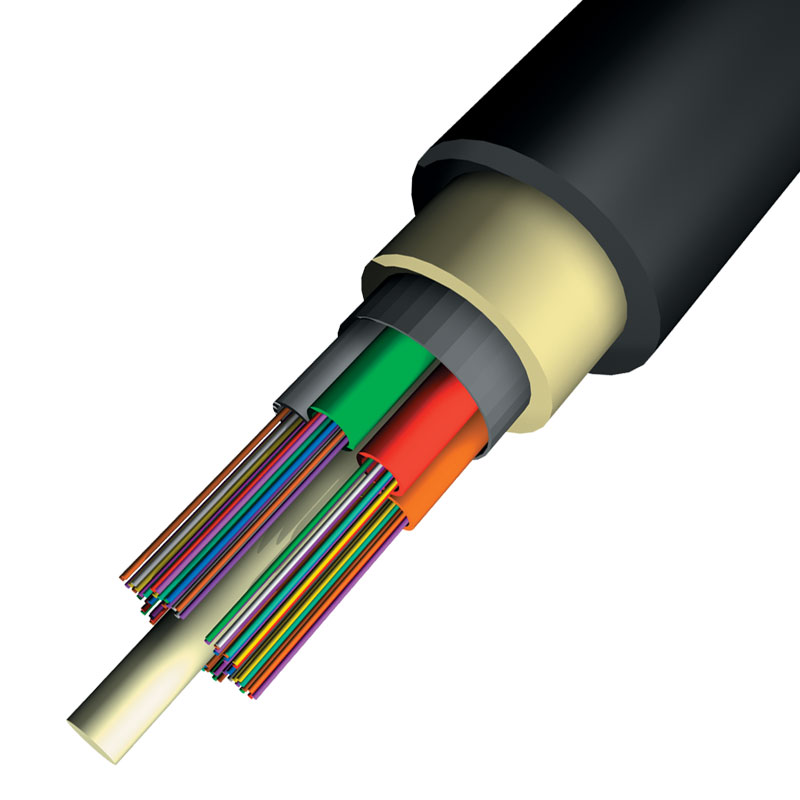

La serie LA está especialmente diseñada para aplicaciones que exigen un rendimiento fiable en instalaciones de entornos difíciles. La construcción del cable incorpora una variedad de tecnologías de empaquetado que permiten el funcionamiento en temperaturas extremadamente bajas, instalaciones mecánicamente abusivas y entornos altamente cáusticos y ácidos. El núcleo del cable se construye con materiales y una geometría de ingeniería que optimiza el aislamiento de las fibras ópticas de las tensiones y depresiones que sufre el cable en entornos extremos. El revestimiento exterior está diseñado para proteger aún más el conjunto de núcleo reforzado con un sistema multiplicador compuesto por un sistema de revestimiento de doble capa resistente a las llamas de baja emisión de humos y cero halógenos (LSZH) que integra una capa de hilo de aramida entre los revestimientos interior y exterior.
