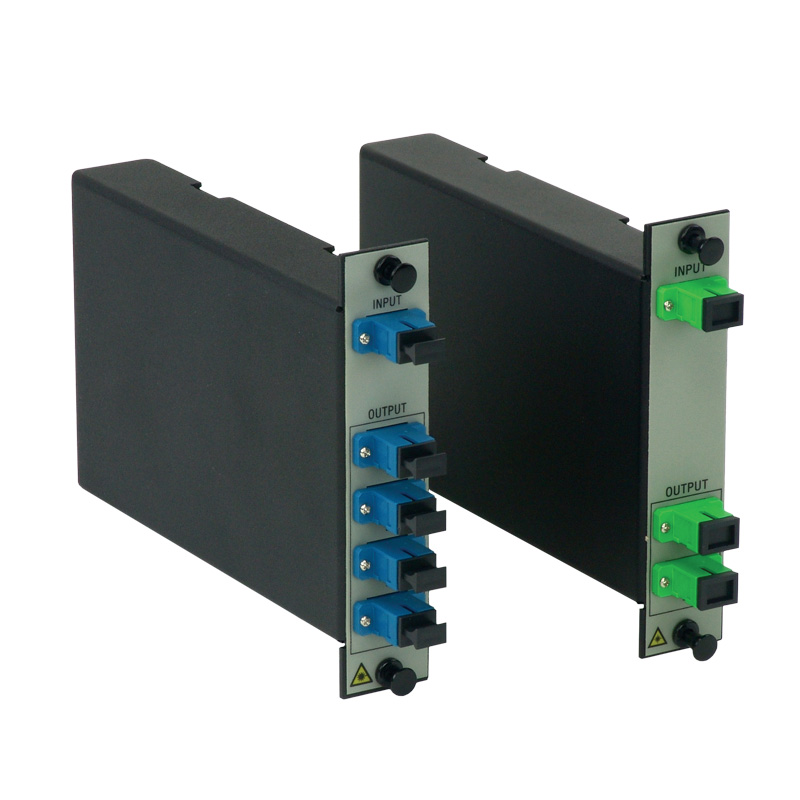

Los Módulos de Acoplamiento Óptico de AFL están compuestos por componentes bicónicos fusionados o PLC que cumplen con Telcordia. Estos módulos cumplen con la normativa LGX y han sido sometidos a pruebas de integridad ambiental, mecánica y óptica.
edd3c3a892d8496ab86d0731765b6e43
© 2002, AFL, all rights reserved. PP-2-00091, Revision 7, 8.31.20 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 1 Optical Connectivity Coupler s / Splitters Features • Telcordia GR-1209 & GR-1221 compliant • Telcordia GR-326 compliant connectors and adapters • Telcordia GR-20 compliant singlemode optical fiber Optical Coupler Modules The optical coupler module offers management of optical power and wavelength, packaged in the LGX ® design. Each module is comprised of Telcordia ® -compliant PLC or concatenated fused biconic components. Once assembled and terminated, the module is fully tested for environmental, mechanical, and optical integrity. Applications • CATV • Telco • Wide Area Networks • Fiber Monitoring Systems • Military systems Ordering Information LGX is a registered trademark of Furukawa Electric North America, Inc. Telcordia is a registered trademark of Telcordia Technologies, Inc. Specifications PARAMETER VALUE Single-mode Ultra Angled Return Loss (Minimum dB) > -45 > -50 Directivity > -55 Operating Temperature/ Relative Humidity -40 to +85°C / 90% Storage Temperature/ Relative Humidity -40 to +85°C / 90% OPTICAL BANDPASS OUTPUT PORT COUPLING RATIO (PORT) INSERTION LOSS (IL) PORT 01 INSERTION LOSS (IL) PORT 02 I/O PORTS I/O CONN AFL NO. 01 02 TYP MAX TYP MAX 1 x 2 USC CM000165 1310 ± 40 nm / 1550 ± 40 nm 50 50 3.3 4.0 3.3 4.0 1 x 2 USC CM000166 1310 ± 40 nm / 1550 ± 40 nm 40 60 4.3 5.2 2.5 3.3 1 x 2 USC CM000167 1310 ± 40 nm / 1550 ± 40 nm 30 70 5.5 6.4 1.5 2.4 1 x 2 USC CM000168 1310 ± 40 nm / 1550 ± 40 nm 20 80 7.3 8.3 1.3 1.8 1 x 2 USC CM000169 1310 ± 40 nm / 1550 ± 40 nm 10 90 10.3 11.5 0.8 1.1 1 x 2 USC CM000170 1310 ± 40 nm / 1550 ± 40 nm 5 95 13.3 14.6 0.5 0.8 1 x 2 ASC CM000171 1310 ± 40 nm / 1550 ± 40 nm 50 50 3.3 4.0 3.3 4.0 1 x 2 ASC CM000172 1310 ± 40 nm / 1550 ± 40 nm 40 60 4.3 5.2 2.5 3.3 1 x 2 ASC CM000173 1310 ± 40 nm / 1550 ± 40 nm 30 70 5.5 6.4 1.5 2.4 1 x 2 ASC CM000174 1310 ± 40 nm / 1550 ± 40 nm 20 80 7.3 8.3 1.3 1.8 1 x 2 ASC CM000175 1310 ± 40 nm / 1550 ± 40 nm 10 90 10.3 11.5 0.8 1.1 1 x 2 ASC CM000176 1310 ± 40 nm / 1550 ± 40 nm 5 95 13.3 14.6 0.5 0.8 1 x 2 ULC CM000315 1310 ± 40 nm / 1550 ± 40 nm 50 50 3.3 4.0 3.3 4.0 1 x 2 ULC CM000325 1310 ± 40 nm / 1550 ± 40 nm 40 60 4.3 5.2 2.5 3.3 1 x 2 ULC CM000323 1310 ± 40 nm / 1550 ± 40 nm 30 70 5.5 6.4 1.5 2.4 1 x 2 ULC CM000321 1310 ± 40 nm / 1550 ± 40 nm 20 80 7.3 8.3 1.3 1.8 1 x 2 ULC CM000319 1310 ± 40 nm / 1550 ± 40 nm 10 90 10.3 11.5 0.8 1.1 1 x 2 ULC CM000317 1310 ± 40 nm / 1550 ± 40 nm 5 95 13.3 14.6 0.5 0.8 1 x 2 ALC CM000310 1310 ± 40 nm / 1550 ± 40 nm 50 50 3.3 4.0 3.3 4.0 1 x 2 ALC CM000324 1310 ± 40 nm / 1550 ± 40 nm 40 60 4.3 5.2 2.5 3.3 1 x 2 ALC CM000322 1310 ± 40 nm / 1550 ± 40 nm 30 70 5.5 6.4 1.5 2.4 1 x 2 ALC CM000320 1310 ± 40 nm / 1550 ± 40 nm 20 80 7.3 8.3 1.3 1.8 1 x 2 ALC CM000318 1310 ± 40 nm / 1550 ± 40 nm 10 90 10.3 11.5 0.8 1.1 1 x 2 ALC CM000316 1310 ± 40 nm / 1550 ± 40 nm 5 95 13.3 14.6 0.5 0.8 • RoHS compliant • Packaged individually / tamper-proof seal
© 2002, AFL, all rights reserved. PP-2-00091, Revision 7, 8.31.20 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 2 Optical Connectivity Coupler s / Splitters Optical Coupler Modules Ordering Information (cont.) OPTICAL BANDPASS OUTPUT PORT COUPLING RATIO (%) EACH PORT INSERTION LOSS ( dB ) EACH PORT I/O PORTS I/O CONN AFL NO. TYP MAX 1 x 8 USC CM000181 1260 - 1650 nm 12.5 9.3 11.4 1 x 8 ASC CM000182 1260 - 1650 nm 12.5 9.3 11.4 1 x 8 ULC CM000346 1260 - 1650 nm 12.5 9.3 11.4 1 x 8 ALC CM000347 1260 - 1650 nm 12.5 9.3 11.4 Insertion loss (IL) includes connector loss and Polarization Dependent Loss (PDL) across operating temperature over the Optical Bandpass. *** Additional split ratios available upon request. OPTICAL BANDPASS OUTPUT PORT COUPLING RATIO (%) EACH PORT INSERTION LOSS ( dB ) EACH PORT I/O PORTS I/O CONN AFL NO. TYP MAX 1 x 32 ASC CM000477 1260 - 1650 nm 3.125 16.2 16.8 OPTICAL BANDPASS OUTPUT PORT COUPLING RATIO (%) EACH PORT INSERTION LOSS ( dB ) EACH PORT I/O PORTS I/O CONN AFL NO. TYP MAX 1 x 16 ASC CM000476 1260 - 1650 nm 6.25 13.1 13.8 OPTICAL BANDPASS OUTPUT PORT COUPLING RATIO (%) EACH PORT INSERTION LOSS ( dB ) EACH PORT I/O PORTS I/O CONN AFL NO. TYP MAX 1 x 4 USC CM000179 1310 ± 40 nm / 1550 ± 40 nm 25.0 6.3 7.7 1 x 4 ASC CM000180 1310 ± 40 nm / 1550 ± 40 nm 25.0 6.3 7.7 1 x 4 ULC CM000327 1310 ± 40 nm / 1550 ± 40 nm 25.0 6.3 7.7 1 x 4 ALC CM000312 1310 ± 40 nm / 1550 ± 40 nm 25.0 6.3 7.7 OPTICAL BANDPASS OUTPUT PORT COUPLING RATIO (%) EACH PORT INSERTION LOSS ( dB ) EACH PORT I/O PORTS I/O CONN AFL NO. TYP MAX 1 x 3 USC CM000177 1310 ± 40 nm / 1550 ± 40 nm 33.0 5.1 6.2 1 x 3 ASC CM000178 1310 ± 40 nm / 1550 ± 40 nm 33.0 5.1 6.2 1 x 3 ULC CM000326 1310 ± 40 nm / 1550 ± 40 nm 33.0 5.1 6.2 1 x 3 ALC CM000311 1310 ± 40 nm / 1550 ± 40 nm 33.0 5.1 6.2 Qualifications GOVERNING BODY STANDARD CODE RoHS ? Telcordia GR-1209, GR-1221, GR-326 and GR-20
Características:
- Componentes y conectores calificados por Telcordia®
- Baja pérdida
- Baja uniformidad
- Disponible en LGX®
, RU y diseños personalizados - Relaciones estándar y personalizadas
- Construcción robusta para garantizar la integridad ambiental, mecánica y óptica
- Las opciones de terminación incluyen SC, ST®
, FC y LC
El color del módulo es el blanco de la oficina central Aplicaciones:
- Sistemas de televisión por cable
- Telco
- Redes de área amplia
- Sistemas de supervisión de la fibra
- Sistemas militares
Los módulos acopladores ópticos ofrecen la gestión de la potencia óptica y la longitud de onda. Los módulos están formados por componentes bicónicos fusionados o PLC que cumplen la normativa Telcordia y, una vez ensamblados y terminados, se someten a pruebas completas de integridad ambiental, mecánica y óptica. Todos los módulos de acopladores ópticos se diseñan de acuerdo con las especificaciones del cliente y están disponibles en una variedad de plataformas de embalaje, incluyendo LGX®
, RU (19” o 23”) y diseños personalizados.
