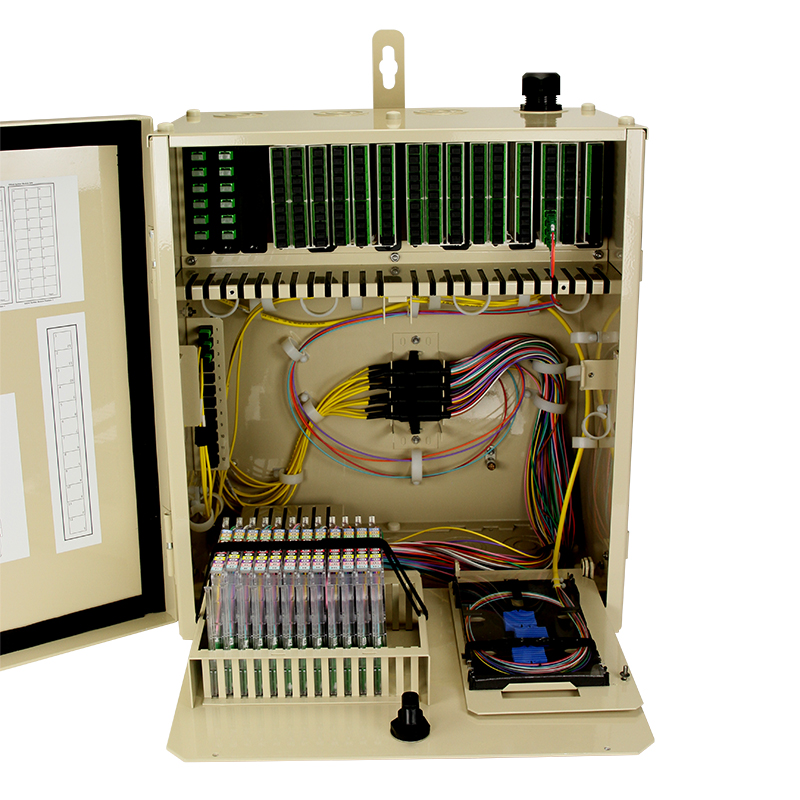

El armario de distribución interior (IDC) de IDEAA proporciona un enfoque modular conveniente para la distribución centralizada de fibra en MDUs medianos y grandes.
9ac63218727e4db0ae818611e9007a64
© 2016, AFL, all rights reserved. PP-2-00265, Revision 4, 9.30.2020 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 126 Optical Connectivity Fiber Management Ordering Information DESCRIPTION AFL NO. IDEAA Interior Distribution MDU Cabinet, 72 Fiber, MPO Enabled— includes one LL-4808L-R Universal Splice Tray for input fiber splicing EA001025 IDEAA Interior Distribution MDU Cabinet, 96 Fiber, MPO Enabled— includes one LL-4808L-R Universal Splice Tray for input fiber splicing EA001026 IDEAA Interior Distribution MDU Cabinet, 144 Fiber, MPO Enabled— includes one LL-4808L-R Universal Splice Tray for input fiber splicing EA000783 IDEAA Interior Distribution MDU Cabinet, 288 Fiber, MPO Enabled— includes One LL-4896L-R Universal Splice Tray for input fiber splicing EA000742 IDEAA Interior Distribution MDU Cabinet, 432 Fiber, MPO Enabled— includes One LL-4896L-R Universal Splice Tray for input fiber splicing EA000749 LL-4896 Splice Tray—Stores (96) single fusion splices or (24) 288 mass fusion for 288/432 IDC 911676-00-02 LL-4808 Splice Tray—Stores (36) single fusion splices or (12) 144 mass fusion for 144 IDC FA000037 The IDEAA Interior Distribution Cabinet (IDC) provides a convenient modular approach to centralized fiber distribution in medium to large MDUs. All sizes of the IDC utilize the IDEAA splitter module to enable versatility across the platform. The IDC utilizes innovative jumper routing to enable efficient fiber management utilizing equal length pigtails for the entire cabinet. The IDEAA IDC provides MDU fiber distribution in an extremely compact size. Features • MPO/MTP distribution field for connection to preconnectorized MPO riser cables or cables terminated with the AFL's MPO FUSEConnect ® • Extremely compact size limits footprint in telecom and electrical closets • Dedicated fiber management pathways provide simplified and clean fiber routing • Unobtrusive splice tray holder for splicing input/output fibers • Multiple entry points allows for conduit fittings, compression fittings and home-runned 4.8 or 3.0 mm drop cables • Keyhole external tabs for easy wall-mounting 144 Fiber (Closed) 144 Fiber (Open) 288 Fiber (Open) Specifications THROUGH PORTS HEIGHT WIDTH DEPTH SPLITTER CAPACITY INPUT/PASS 72-144 21.7" 19" 12.5" 5 12 288 24.3" 30" 15.2" 9 24 432 32.7" 30" 15.2" 14-15 24 (48 Available) IDEAA ® Interior Distribution Cabinet Qualifications GOVERNING BODY STANDARD CODE Telcordia GR-3215
© 2016, AFL, all rights reserved. PP-2-00265, Revision 4, 9.30.2020 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 127 Optical Connectivity Fiber Management Fiber Management Heyco Compression Fittings for IDEAA ® Interior Distribution Cabinet Used on the entry ports of the IDEAA IDC Cabinets after opening the knockout. Kits include 5 fittings and nylon locknuts. IDEAA ® Interior Distribution Cabinet Accessories Ordering Information DESCRIPTION AFL NO. Heyco M3231 Fitting, 0.17" - 0.45" for 1/2" Knockout EA000795 Heyco M3200 Fitting, 0.26" - 0.55" for 1/2" Knockout EA000796 Heyco M8439 Fitting, 0.49" - 0.79" for 1" Knockout EA000797 Heyco M8437 Fitting, 0.59" - 1.00" for 1" Knockout EA000798 Heyco M8437GBK-SM Multihole Fitting, Holds 8 FDT Tails for 1" Knockout EA000799
Características:
- Campo de distribución MPO/MTP para la conexión de cables ascendentes MPO preconectorizados o cables terminados con el MPO FUSEConnect de AFL ®
- Su tamaño extremadamente compacto limita el espacio ocupado en los armarios eléctricos y de telecomunicaciones
- Las vías dedicadas a la gestión de la fibra proporcionan un enrutamiento de la fibra simplificado y limpio
- Soporte de bandeja de empalme discreto para empalmar las fibras de entrada
- Múltiples puntos de entrada que permiten el uso de accesorios de conductos, accesorios de compresión y cables de bajada de 4,8 o 3,0 mm.
- Lengüetas externas con orificio para facilitar el montaje en la pared
Aplicaciones:
- MDU FTTx
- Red óptica pasiva
El armario de distribución interior (IDC) de IDEAA proporciona un enfoque modular conveniente para la distribución centralizada de fibra en MDUs medianos y grandes. Todos los tamaños del IDC utilizan el módulo divisor IDEAA para permitir la versatilidad de la plataforma. El IDC utiliza un innovador enrutamiento de puentes para permitir una gestión eficiente de la fibra utilizando pigtails de igual longitud para todo el armario. El IDEAA IDC proporciona una distribución de fibra MDU en un tamaño extremadamente compacto.
