Los conjuntos de bajada monomodo SC en ángulo para interiores y exteriores de MDU están diseñados para cumplir los estrictos requisitos de rendimiento de las últimas aplicaciones de FTTH (fibra hasta el hogar).
b66be15506fa4b8990506b7555831c1b

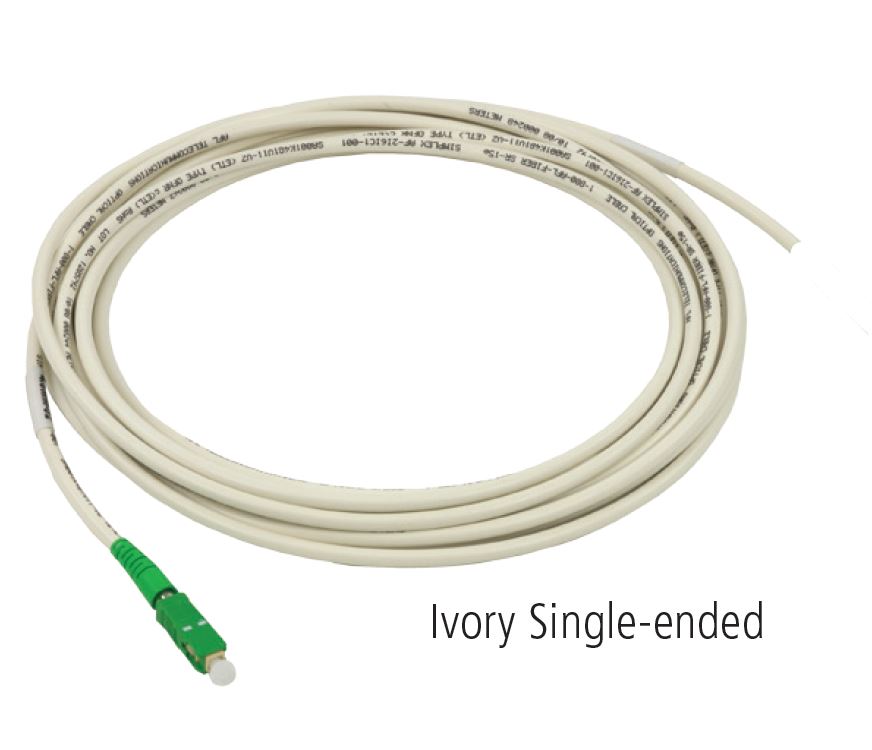

1 AFLglobal.com 1 (800) 235-3423 © 2015, AFL, all rights reserved. P P -2-00233, Revision 3, 2.25.2026 Specifications are subject to change without notice. Optical Connectivity 1 AFL single-mode SC Angled Indoor and Indoor/Outdoor MDU Drop Assemblies are designed to meet stringent performance requirements of the latest FTTH (Fiber-to-the-Home) applications. Bend-insensitive fiber reduces macrobending attenuation when routing the drops in tight environments and the SC angled connector guarantees the high performance return loss required of video signals. Availability in both compact 3.0 mm and rugged 4.8 mm varieties allows for multiple installation scenarios. Assemblies are tested and qualified to Telcordia GR-326, Issue 3 requirements and meet all EIA.TIA 455-3 (FOCIS 3) interface standards for SC connectors. Features Connectors: • Ceramic ferrule utilized for precision fiber alignment • Keyed push-pull latching mechanism • Connector housings are color-coded (Green) for APC identification and -65 dB return loss MDU Drop Cable Assemblies Applications • Multi-Dwelling Unit (MDU) drop cables for FTTH systems • CATV Video systems • LAN Networks Optical Connectivity Ivory Single-ended Black Double-ended Cable Components Simplex Duplex Zipcord Duplex Single-Jacket Temperature Specifications Installation -20°C to +70°C Operating -40°C to +70°C Storage -40°C to +70°C Qualifications Governing Body Standard Code Telcordia GR-326 (Issue 3) EIA/TIA 455-3 (FOCIS 3) Ordering Information Connector End A ASC = Angle SC USC = Ultra SC Cable Type K48R = Indoor/Outdoor 4.8 mm KR = Indoor/Outdoor 3.0 mm Fiber Count 001 = 1 Fiber Type X = Bend Insensitive G.657.B3 Cable Length ASC KR 001 X 0010 Connector End B ASC = Angle SC USC = Ultra SC Blank = Single Ended Unit of Measure Blank = Meters FT = Feet FT Color Ivory Black BLACK Specifications Insertion Loss Return Loss Fiber Type Max. Attenuation Nominal Diameter Tension Bending Radius lbs (N) inches (mm) Max. Typ. Max. Typ. 1310 nm 1550 nm inches (mm) Installation Long Term Installation Long Term 0.25 dB 0.15 dB -65 dB -68 dB Bend Insensitive G.657.B3 0.5 dB/km 0.5 dB/km 0.11 in. (3.0 mm) 0.19 in. (4.8 mm) 100 lbs. (450 N) 30 lbs. (150 N) 0.2 in. (5 mm) 0.2 in. (5 mm) BABA compliant configurations and part numbers indicated where applicable. For complete list of compliant part numbers, see AFL BABA Compliant Equipment List on our website.
Características:
- Virola de cerámica utilizada para la alineación precisa de las fibras
- Mecanismo de enclavamiento push-pull con llave
- Las carcasas de los conectores están codificadas por colores (verde) para la identificación del APC y una pérdida de retorno de -65 dB
Aplicaciones:
- MDU FTTx
- Red óptica pasiva
Los conjuntos de bajada monomodo SC en ángulo para interiores y exteriores de MDU están diseñados para cumplir los estrictos requisitos de rendimiento de las últimas aplicaciones de FTTH (fibra hasta el hogar). La fibra insensible a la curvatura reduce la atenuación por macrocurvatura al encaminar las gotas en entornos estrechos y el conector angular SC garantiza la pérdida de retorno de alto rendimiento que requieren las señales de vídeo. La disponibilidad en las variedades compacta de 3,0 mm y robusta de 4,8 mm permite múltiples escenarios de instalación. Los conjuntos se prueban y califican según los requisitos de Telcordia GR-326, edición 3, y cumplen todas las normas de interfaz EIA.TIA 455-3 (FOCIS 3) para conectores SC.
