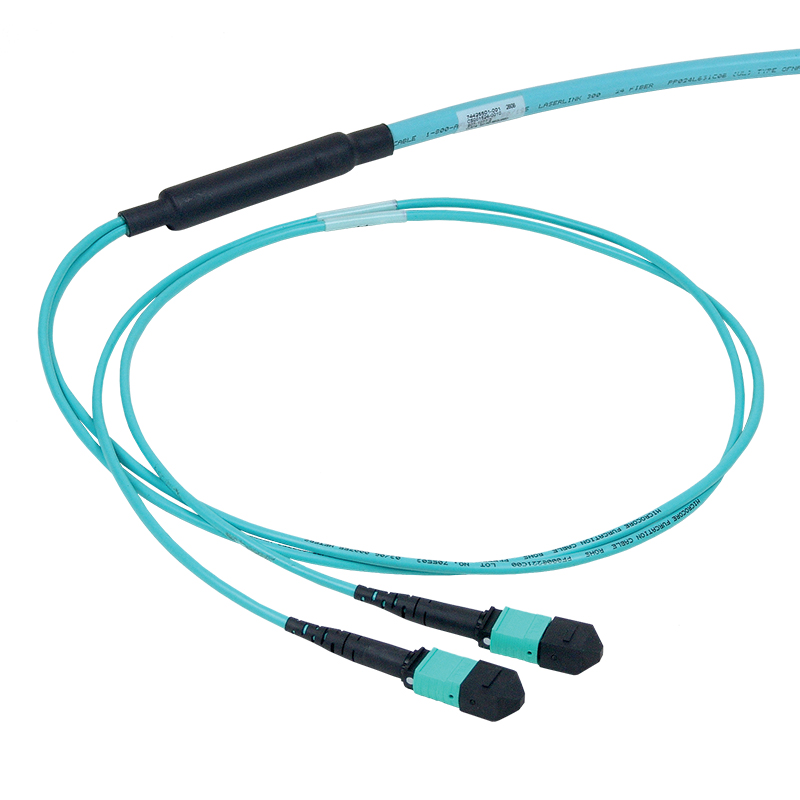

Los conjuntos de cables de fibra óptica MPO ofrecen un alto rendimiento para las instalaciones de los locales en los que el espacio es un problema. El diseño sub-unificado de pequeño diámetro es ideal para troncales MPO y conjuntos de fanales.
b66be15506fa4b8990506b7555831c1b
© 2010, AFL, all rights reserved. PP-2-00105, Revision 9, 3.10.2022 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 1 Optical Connectivity Pre-Terminated Cable Assemblies MPO Cable Assemblies MPO Fanout Cable Assemblies continued Specifications PARAMETER SINGLE-MODE ASSEMBLIES MULTIMODE ASSEMBLIES LC SC MPO LC SC MPO (LOW LOSS) ULTRA ANGLED ULTRA ANGLED ANGLED Insertion Loss (Typical dB)*** 0.15 0.15 0.15 0.15 0.35 0.15 0.15 0.15 Insertion Loss (Maximum dB) 0.3 0.3 0.3 0.3 0.75 0.5 0.5 0.2 Return Loss (Typical dB)*** -60 -70 -60 -70 -65 -35 -35 -30 Return Loss (Minimum dB) -55 -65 -55 -65 -55 -30 -30 -20 Operation Temperature 0°C to 70°C Durability Cycles 500 500 500 500 200 500 500 200 *** Typical values based on equal quality connectors . MPO Cable Assemblies Features • High density, plug and play fiber optic interconnects • Pre-terminated cable assemblies eliminate field termination time and guarantee optical performance • Available with a wide variety of cable and connector options • Standard and low loss connectors • Single-mode and laser-optimized multimode fiber available • Pulling eye option available upon request MPO cable assemblies provide a high performance plug-and-play solution for premise installations where space is a premium. Used to interconnect panels or cassettes, the small diameter MicroCore ® cable construction reduces the required pathway space and provides a flexible outer jacket in both single-mode and multimode configurations. Multiple breakout options are also available including LC, SC, ST, or FC single fiber connectors. Applications • Data center systems wiring • MPO-MPO or MPO-Fanouts • Headend termination to a fiber "backbone" • Termination of fiber rack systems • Multi-floor deployment • Intrabuilding "backbones"
© 2010, AFL, all rights reserved. PP-2-00105, Revision 9, 3.10.2022 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 2 Optical Connectivity Pre-Terminated Cable Assemblies Contact AFL for further details. Qualifications GOVERNING BODY STANDARD CODE COMPONENT Telcordia GR-326/GR-1435 GR-409-CORE Connectors Cable EIA/TIA 568-A Cable Ordering Information MPO-MPO Assemblies (Female MPOs on both ends – no pins) (Polarity: Key Up/Key Up, Straight Through) FIBER COUNT FIBER TYPE PULLING EYE AFL NO. 12 Single-mode, Single Jacket No CS017463-XXXX 12 Single-mode No CS009980-XXXX 12 Single-mode Yes CS009981-XXXX 24 Single-mode No CS009984-XXXX 24 Single-mode Yes CS009985-XXXX 72 Single-mode No CS009996-XXXX 72 Single-mode Yes CS009997-XXXX 12 50 μm 10gig 300 (OM3), Single Jacket No CS003695-XXXX 12 50 μm 10gig 300 (OM3) No CS010649-XXXX 12 50 μm 10gig 300 (OM3) Yes CS010650-XXXX 24 50 μm 10gig 300 (OM3) No CS003700-XXXX 24 50 μm 10gig 300 (OM3) Yes CS009912-XXXX 72 50 μm 10gig 300 (OM3) No CS003720-XXXX 72 50 μm 10gig 300 (OM3) Yes CS010016-XXXX 12 50 μm 10gig 550 (OM4), Single Jacket No CS013364-XXXX 12 50 μm 10gig 550 (OM4) No CS008420-XXXX 12 50 μm 10gig 550 (OM4) Yes CS010165-XXXX 24 50 μm 10gig 550 (OM4) No CS010100-XXXX 24 50 μm 10gig 550 (OM4) Yes CS010066-XXXX 72 50 μm 10gig 550 (OM4) No CS010101-XXXX 72 50 μm 10gig 550 (OM4) Yes CS010067-XXXX NOTE: XXXX is length in meters . Contact AFL Customer Service for additional polarity schemes available. MPO Cable Assemblies MPO Fanout Assemblies (Male MPOs — Duplex Connectors) FIBER COUNT FIBER TYPE PULLING EYE AFL NO. MALE MPO-LC DUPLEX MALE MPO-SC DUPLEX 12 Single-mode No CS009521-XXXX CS010020-XXXX 12 Single-mode Yes CS0010017-XXXX CS010021-XXXX 24 Single-mode No CS003796-XXXX CS010022-XXXX 24 Single-mode Yes CS010018-XXXX CS010023-XXXX 72 Single-mode No CS003811-XXXX CS010024-XXXX 72 Single-mode Yes CS010019-XXXX CS010025-XXXX 12 50 μm 10gig 300 (OM3) No CS011510-XXXX CS010030-XXXX 12 50 μm 10gig 300 (OM3) Yes CS010027-XXXX CS010031-XXXX 24 50 μm 10gig 300 (OM3) No CS003795-XXXX CS010032-XXXX 24 50 μm 10gig 300 (OM3) Yes CS010028-XXXX CS010033-XXXX 72 50 μm 10gig 300 (OM3) No CS003810-XXXX CS010034-XXXX 72 50 μm 10gig 300 (OM3) Yes CS010029-XXXX CS010035-XXXX 12 50 μm 10gig 550 (OM4) No CS009519-XXXX CS010073-XXXX 12 50 μm 10gig 550 (OM4) Yes CS010068-XXXX CS010074-XXXX 24 50 μm 10gig 550 (OM4) No CS010069-XXXX CS010075-XXXX 24 50 μm 10gig 550 (OM4) Yes CS010070-XXXX CS010076-XXXX 72 50 μm 10gig 550 (OM4) No CS010071-XXXX CS010077-XXXX 72 50 μm 10gig 550 (OM4) Yes CS010072-XXXX CS010078-XXXX
Características:
- Interconexiones de fibra óptica de alta densidad, plug and play
- Los conjuntos de cables preterminados eliminan el tiempo de terminación sobre el terreno y garantizan el rendimiento óptico
- Disponibles con una amplia variedad de opciones de cables y conectores
- Conectores estándar y de baja pérdida
- Fibra monomodo y multimodo optimizada para láser disponible
- Opción de ojo de tiro disponible bajo pedido
Aplicaciones:
- Cableado de sistemas de centros de datos
- Terminaciones MPO-MPO o MPO-Breakout
- Terminación de cabecera a una red troncal de fibra “
” - Terminación de sistemas de bastidores de fibra
- Despliegue en varias plantas donde se utilizan fibras seleccionadas en cada planta
Redes troncales dentro de los edificios Los conjuntos de cables MPO ofrecen una solución plug-and-play de alto rendimiento para instalaciones locales en las que el espacio es escaso. Utilizado para interconectar paneles o casetes, la construcción del cable MicroCore® , de pequeño diámetro, reduce el espacio de paso necesario y proporciona una cubierta exterior flexible tanto en configuraciones monomodo como multimodo. También hay disponibles múltiples opciones de conexión, como los conectores de fibra simple LC, SC, ST o FC.
