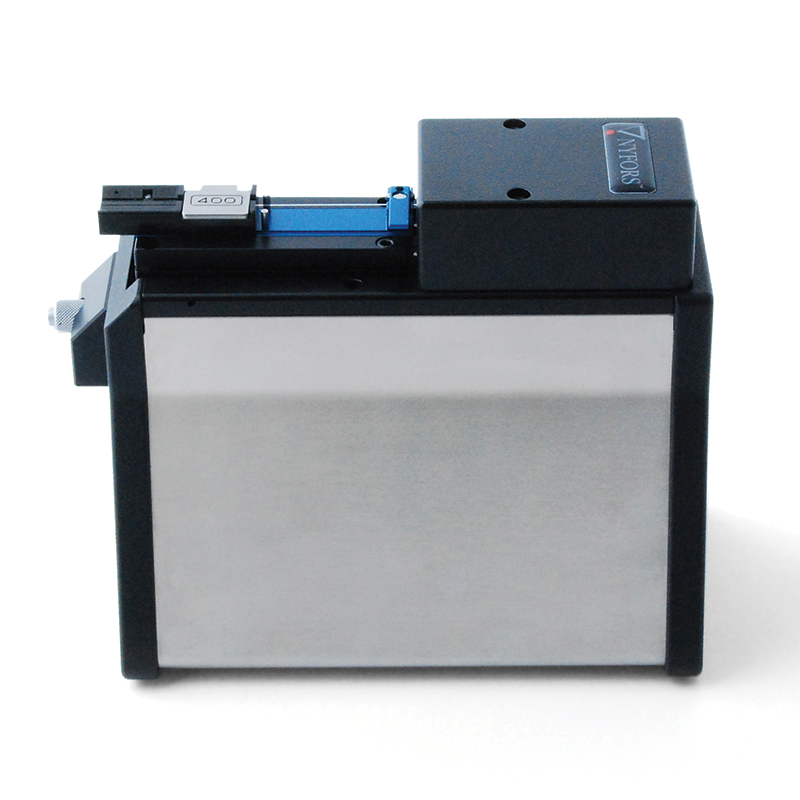

El CleaveMeter 2 es un interferómetro sin contacto diseñado para inspeccionar las caras finales de las fibras ópticas hendidas y pulidas con diámetros de revestimiento de 125 ?m a 1200 ?m.
a54a5eeefb9d4c5f9fbb8f19d8d076d1
© 2012, AFL, all rights reserved. PP-4-00068, Revision 2, 3.23.16 Specifications are subject to change without notice. 21 21 Specifications PARAMETER VALUE Fiber Cladding 125–1200 μm* Fiber Coating 250–1500 μm Camera Resolution: 1280 × 1024 pixels Image Scale: 1.25 μm per pixel Image file format 8-bit JPEG, PNG, TIFF, BMP Absolute Accuracy 0.15 degree (standard version), 0.03 degree (premium version)** Relative Accuracy 20 % (125-199 μm) Relative Accuracy 10 % (200-529 μm) Relative Accuracy 5 % (530-1200 μm) PC Connection: USB 2.0 port Power Supply: Through USB port Dimensions 97 mm (W) × 179 mm (D) × 142 mm (H) Weight 1.6kg * Fiber specific adapter plates required ** This level of accuracy requires adapter plate angle errors to be measured/compensated on the individual CleaveMeters they are used with (Premium software only). Features • Sharp fringe patterns • Flat and angled cleave measurements • Operator skill independent for fast operation • Accepts fibers with claddings from 125 μm up to 1200 μm • Accepts fiber holders of major splicer manufacturers • Adapter plate angle error measurement and compensation (Premium software) • Plane angle and three-point fiber diameter measurement (Premium software) CleaveMeter 2 ™ The CleaveMeter 2 is a non-contact interferometer designed for inspecting the end-faces of cleaved and polished optical fibers with cladding diameters of 125 μm to 1200 μm. It gives immediate information on important end-face properties such as flatness, perpendicularity, hackles and dust. Sampling tests as well as continuous process documentation can be carried out both easily and quickly, making this an ideal instrument for cleaver inspection and optimization. The optical system is based on a high-end camera with true megapixel resolution and very high sensitivity, yielding excellent image quality at high frame rates and high magnification. Switching between low and high magnification is software-controlled. High- precision optics guarantees sharp and clear images and fringe patterns with very little aberration. The CleaveMeter 2 comes with user friendly and efficient software available in two different versions – standard and premium. Standard software features include cleave angle measurements with in-picture presentation of results, user-defined markers at points of interest, pseudo-color mode for better contrast and the ability to log information, save and load images to and from files. The premium software package includes support for measurement of plane angles and fiber diameters as well as compensation for adapter plate angle error for increased accuracy. The CleaveMeter 2 comes in a small ergonomic, bench-top design and connects to the USB port of a PC running the host application.
© 2012, AFL, all rights reserved. PP-4-00068, Revision 2, 3.23.16 Specifications are subject to change without notice. 22 22 Ordering Information DESCRIPTION AFL NO. CleaveMeter 2 Standard Includes: Standard PC Software, USB Cable, Manual & Tools (Adapter Plate purchased separately - see below) 30100012 CleaveMeter 2 Premium Includes: Premium PC Software, USB Cable, Manual & Tools (Adapter Plate purchased separately - see below) 30100011 Accessories DESCRIPTION AFL NO. Adapter plate, FJK, 115-210 μm 30100001 Adapter plate, FJK, 200-529 μm 30100002 Adapter plate, FJK, 510-800 μm 30100003 Adapter plate, FJK, 800-1200 μm 30100004 Adapter plate, NYFORS, Custom 30100007 Angle adapter plate, 15 degrees 30100008 Angle adapter plate, 8 degrees 30100009 Angle adapter plate, Custom 30100010 Fiber specific adapter plates are required to clamp and align the fiber to the interferometer optics. They are not included in delivery and should be ordered separately. Select Adapter Plate to match fiber cladding diameter and Angle Adapter Plate (optional) to match the fiber tilt angle. CleaveMeter 2 ™
Características:
- Patrones de flecos afilados
- Medidas de hendiduras planas y en ángulo
- Independencia de la habilidad del operario para un funcionamiento rápido
- Acepta fibras con revestimientos desde 125 μ
m hasta 1200 μm - Acepta soportes de fibra de los principales fabricantes de empalmadoras
- Medición y compensación del error del ángulo de la placa adaptadora (software Premium)
Medición del ángulo del plano y del diámetro de la fibra en tres puntos (software Premium) Aplicaciones:
- Fabricación de componentes
- Verificación y pruebas de las cuchillas
El CleaveMeter 2 es un interferómetro sin contacto diseñado para inspeccionar las
de fibras ópticas cortadas y pulidas con diámetros de revestimiento de 125 μ
m
a 1200 μm. Ofrece información inmediata sobre importantes propiedades de la cara frontal, como
la planitud, la perpendicularidad, los hilos y el polvo.
Las pruebas de muestreo, así como la documentación continua del proceso, pueden llevarse a cabo de forma fácil y rápida, lo que hace que este instrumento sea ideal para la inspección y optimización de las cuchillas.
El sistema óptico se basa en una cámara de alta gama con resolución de megapíxeles reales y
y una sensibilidad muy alta, lo que permite obtener una excelente calidad de imagen a altas velocidades de
aumento. El cambio entre los aumentos bajos y altos se controla por software. La óptica de alta precisión garantiza imágenes nítidas y claras y patrones de franjas con muy
poca aberración.
El CleaveMeter 2 viene con un software fácil de usar y eficiente disponible en dos
versiones diferentes – standard y premium. Entre las funciones estándar del software se incluyen
las mediciones del ángulo dehendidura con presentación de los resultados en la imagen, los marcadores definidos por el usuario en los puntos de interés, el modo de pseudocolor para mejorar el contraste y la capacidad de registrar información, guardar y cargar imágenes en y desde archivos. El paquete de software premium incluye soporte para la medición de ángulos planos y diámetros de fibra, así como la compensación del error de ángulo de la placa adaptadora para aumentar la precisión.
El CleaveMeter 2 tiene un diseño pequeño y ergonómico de sobremesa y se conecta al
puerto USB de un PC que ejecute la aplicación anfitriona.
