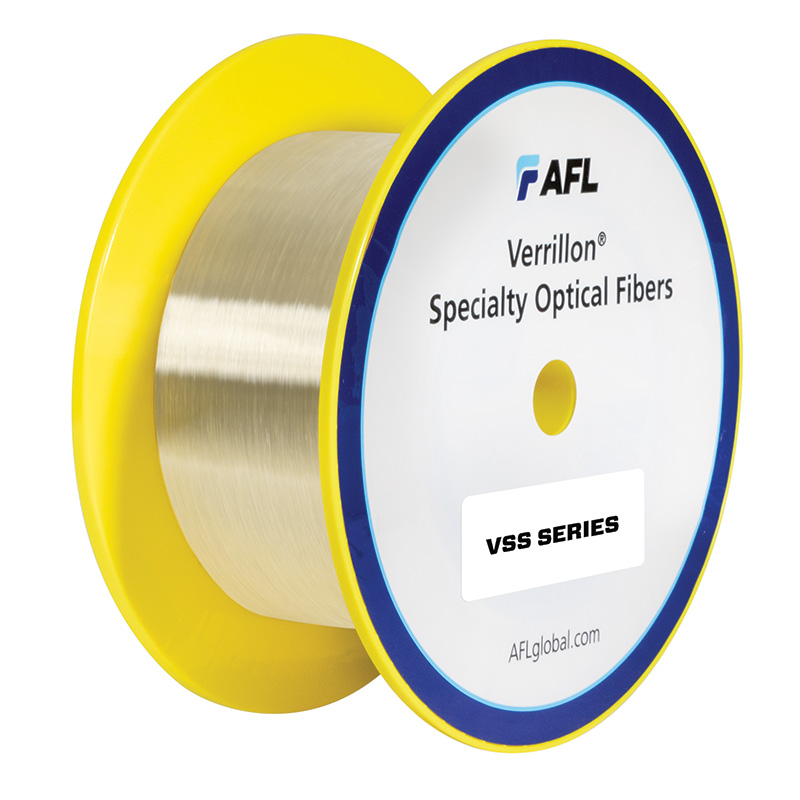

Las fibras dopadas con erbio Verrillon® VSS200 de AFL son adecuadas para aplicaciones EDFA en telecomunicaciones y detección. Esta fibra bombeada a 980 nm se ha desplegado ampliamente en la red óptica de todo el mundo.
adfa2a922fb9478cb55f3a318744bea3
1 Specialty Optical Fiber © 2015, AFL, all rights reserved. PP-6-00020, Revision 2, 5.7.2020 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 Specifications PART NO. EDF-1-125 Description Erbium Doped Fiber PARAMETER VALUE Material Coating Dual UV Acrylate Geometry Clad Diameter (μm) 125 ± 1 Core/Clad Offset (μm) ≤ 0.3 Coat Diameter (μm) 250 ± 10 Optical Absorption @ 1550 nm (dB/m) 6.0 ± 1.0 Absorption @ 980 nm (dB/m) 4.2 ± 1.0 Cutoff Wavelength (nm) 920 ± 40 MFD 1 @ 1550 nm (μm) 5.5 ± 0.7 NA (nominal) 0.23 Attenuation @ 1200 nm (dB/m) ≤ 7.0 Proof Test Tensile Strength (kpsi) ≥ 200 1 Petermann II Definition Features • High numerical aperture design for low bend loss • Reduced noise figure • Excellent for use in EDFAs • Superior run-to-run consistency • Widely used in EDFAs by the telecom industry Applications • Telecommunications Optical Networks • Erbium-Doped Fiber Amplifiers (EDFAs) • Light sources • Signal amplification in sensing systems VSS200 Series Erbium Doped Fiber Verrillon Erbium Doped Fiber (EDF) from AFL is a high NA single-mode, highly doped with erbium and optimized for 980 nm pumping in erbium-doped fiber amplifiers (EDFA). The high erbium content in this fiber allows for high efficiency and short device length, while the high NA allows for tight bend radii in compact EDFA packaging. The VSS200-EDF Series has been widely incorporated in EDFAs in the telecommunications industry over the last two decades.
Características:
- Diseño de alta apertura numérica para una baja pérdida de curvatura
- Figura de ruido reducida
- Excelente para su uso en EDFAs
- Consistencia superior de una tirada a otra
Aplicaciones:
- Redes ópticas de telecomunicaciones
- Amplificadores de fibra dopada con erbio (EDFA)
- Fuentes de luz
- Amplificación de la señal en sistemas de detección
Verrillon® Las fibras dopadas con erbio (EDF) de AFL son monomodo de alta AN, altamente dopadas con erbio y optimizadas para el bombeo de 980 nm en amplificadores de fibra dopada con erbio (EDFA). El alto contenido de erbio en esta fibra permite una alta eficiencia y una corta longitud del dispositivo, mientras que el alto NA permite radios de curvatura ajustados en un embalaje EDFA compacto. La serie VSS200-EDF se ha incorporado ampliamente a los EDFA en la industria de las telecomunicaciones durante las últimas dos décadas.
