Les ensembles de suspension simples pour les tours en treillis sont fournis avec une chape en Y, un œil à douille et une pince de suspension.
e990f6cb2c5c415792cae837c8a72223

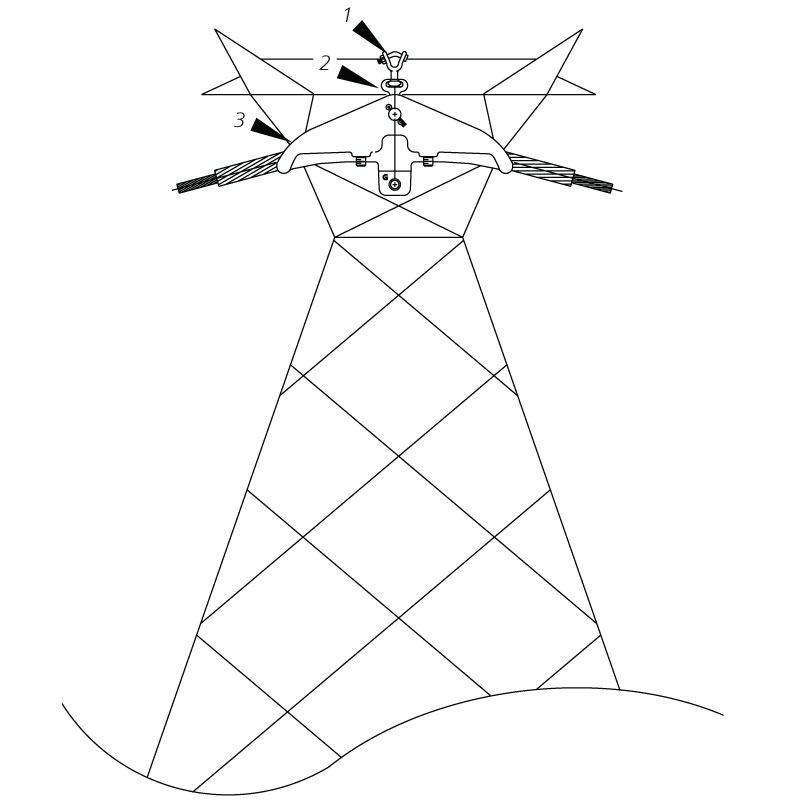

172 AFLglobal.com 1 (800) 8 90-8878 © 2008, AFL, all r ights r eserved. PP-3-00036, R evision 5, 3.5.2025 Speci cations are subject to change w ithout notice. 172 Fiber O ptic Cable Accessories continued OPGW Single Suspension Lattice Tower Configuration Assemblies Bill of Material Item Description Material AFL or Dwg. No. Req’d Remarks 1 Y-Clevis Ball Galvanized Steel YCBS 1 Pin Dia. = 0.75" (19 mm) 2 Socket Eye Galvanized Steel SE-SC 1 3 Suspension Clamp Assembly (Included) Aluminum SUME XXX/XXX 1 Bill of Material Item Description Material AFL or Dwg. No. Req’d Remarks 1 Y-Clevis Eye 90º Galvanized Steel YC90E-750-1750 1 Pin Dia. = 0.75" (19 mm) 2 Suspension Clamp Assembly (Included) Aluminum SUME XXX/XXX 1 1 G 3 2 1 G 2 Assembly Code OLTSP2 AFL NO. XXX/XXX SUME Range Code Assembly Code OLTSP1 AFL NO. XXX/XXX SUME Range Code
173 AFLglobal.com 1 (800) 8 90-8878 © 2008, AFL, all r ights r eserved. PP-3-00036, R evision 5, 3.5.2025 Speci cations are subject to change w ithout notice. 173 Fiber O ptic Cable Accessories Bill of Material Item Description Material AFL or Dwg. No. Req’d Remarks 1 Y-Clevis Eye Galvanized Steel YCE-690-1125 1 Pin Dia. = 0.75" (19 mm) 2 Suspension Clamp Assembly (Included) Aluminum SUME XXX/XXX 1 1 G 2 OPGW Single Suspension Lattice Tower Configuration Assemblies (cont.) Assembly Code OLTSP3 AFL NO. XXX/XXX SUME Range Code
