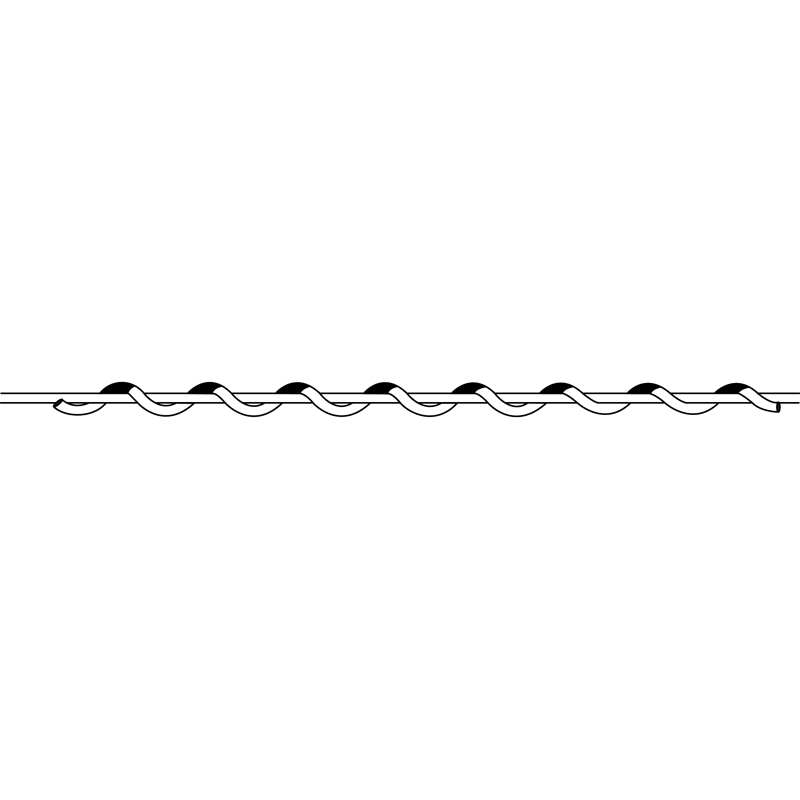

Les amortisseurs de vibrations en spirale de la série SVD d'AFL sont conçus pour éliminer les dommages causés par les vibrations éoliennes et réduire les vibrations globales sur les câbles nus.
be6b811c28a649ffab097ada4ef2c59e,e990f6cb2c5c415792cae837c8a72223
1 Fiber Optic Cable Hardware © 2016, AFL, all rights reserved. PP-3-00811, Revision 5, 8.5.2020 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 Fiber Optic Cable Hardware continued SVD Series Spiral Vibration Dampers AFL's SVD Series Spiral Vibration Dampers are designed to eliminate the damage caused by Aeolian vibration and reduce overall vibration on bare cables. Made of weather-resistant, non-corrosive plastic, these dampers have a large, helically-formed damping section sized for the cable. A smaller gripping section gently grips the cable. Each damper is marked with the conductor range and color coded to indicate the cable diameter size range. Line design, temperature, tension, wind flow exposure and history of vibration on similar construction in the location are factors to consider when determining the amount of protection required. Installation can be on both sides of the support location—at least one hand-width from the ends of Armor Rods or cable hardware. Depending on the customer's specific conditions, AFL recommends the SVD Spiral Vibration Damper in accordance with the recommended application chart for the following: • Conductors between 0.250 inches and 0.500 inches O.D. (used with tietop insulators and rural construction) • Optical Ground Wires (OPGW) and Overhead Ground Wires (OHGW) in accordance with the recommended application chart L* BALL END GRIPPING SECTION OVERALL LENGTH (APPROX.) CABLE * For "L" dimensions, see table below. High Mass Cross Reference AFL NO. PLP NO. CONDUCTOR DIAMETER RANGE INCHES (MM) "L" ROD LENGTH INCHES (MM) WEIGHT LBS (KG) COLOR CODE STANDARD PACK SVD250/326HM 5050200 0.250-0.326 (6.35-8.29) 87 (2209) 55 (24.948) Light Blue 50 SVD327/461HM 5050201 0.327-0.461 (8.30-11.72) 91 (2311) 60 (27.216) Black 50 SVD462/563HM 5050202 0.462-0.563 (1.73-14.32) 94 (2387) 65 (29.483) Yellow 50 SVD564/770HM 5050203 0.564-0.770 (14.33-19.30) 96 (2438) 55 (24.948) Green 25 Ordering Information Select catalog number based on cable diameter. Example: for 0.512" diameter, order SVD462/563 Conductor Diameter Cross Reference AFL NO. PLP NO. CONDUCTOR DIAMETER RANGE INCHES (MM) "L" ROD LENGTH INCHES (MM) WEIGHT LBS (KG) COLOR CODE STANDARD PACK SVD250/326 5050103 0.250-0.326 (6.35-8.29) 49 (1244) 29 (13.154) Light Blue 50 SVD327/461 5050104 0.327-0.461 (8.30-11.72) 51 (1295) 31 (14.061) Black 50 SVD462/563 5050105 0.462-0.563 (1.73-14.32) 53 (1346) 34 (15.422) Yellow 50 SVD564/770 5050106 0.564-0.770 (14.33-19.30) 64 (1625) 50 (22.679) Green 25
© 2016, AFL, all rights reserved. PP-3-00811, Revision 5, 8.5.2020 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 2 Fiber Optic Cable Hardware Fiber Optic Cable Hardware SVD Series Spiral Vibration Dampers (cont.) Damper Recommendations for Placement Damper Recommendation applies for specified AFL dampers only. If alternative type or different manufacturer dampers are applied instead, it is possible that damage will occur on the conductor and/or the accessories. Symbol Designation 2/s = 2 dampers per span, 1 on each end of the span 4/s = 2 dampers in tandem on each end of the span 6/s = 3 dampers in tandem on each end of the span 8/s = 3 dampers in tandem + 1 damper on each end of the span 10/s = 3 dampers in tandem + 2 dampers in tandem on each end of the span 12/s = 3 dampers in tandem + 3 dampers in tandem on each end of the span 16/s = 3 dampers in tandem + 3 dampers in tandem + 2 dampers in tandem on each end of the span 18/s = 3 dampers in tandem + 3 dampers in tandem + 3 dampers in tandem on each end of the span 20/s = 3 dampers in tandem + 3 dampers in tandem + 3 dampers in tandem + 1 damper on each end of the span Placement and Spacing 1. SVD shall be placed approximately 5 inches away from any line hardware (suspension, deadend, armor rods, other SVDs, etc.). 2. SVDs can be nestled in tandem for up to three units to prevent the units from interfering with each other. 3. SVDs shall be applied to bare cable only to ensure proper performance. INITIAL TENSION PERCENTAGE OF CABLE RATED BREAKING STRENGH AT NOMINAL TEMPERATURE 60°F 0-10% 11-15% 16-20% >20% SPAN LENGTH STANDARD HIGH MASS STANDARD HIGH MASS STANDARD HIGH MASS STANDARD HIGH MASS < 800 ft. 2/s 1/s 2/s 1/s 4/s 2/s 4/s 2/s 801-1400 ft. 4/s 2/s 4/s 2/s 6/s 4/s 6/s 4/s 1401-2400 ft. 6/s 4/s 6/s 4/s 8/s 4/s 8/s 4/s 2401-3000 ft. 8/s 4/s 8/s 4/s 10/s 6/s 10/s 6/s 3001-3500 ft. 10/s 6/s 10/s 6/s 12/s 6/s 12/s 6/s 3501-4000 ft. 12/s 6/s 12/s 6/s 16/s 8/s 16/s 8/s 4001-4500 ft. 16/s 8/s 16/s 8/s 18/s 10/s 18/s 10/s 4501-5000 ft. 18/s 10/s 18/s 10s 20/s 10/s 20/s 10/s NOTE: SMALLER HELIX GRIPPING SECTION DAMPING SECTION
Caractéristiques :
- Élimine les dommages causés par les vibrations éoliennes
- Réduit la vibration globale sur les conducteurs nus
- Fabriqué en plastique résistant aux intempéries et non corrosif
- Grande section d'amortissement de forme hélicoïdale, dimensionnée pour le câble, avec une section de préhension plus petite qui saisit délicatement le conducteur.
- Marqué de la gamme de conducteurs et d'un code couleur pour indiquer la gamme de diamètres de câbles.
- Disponible pour les longueurs de portée standard et de masse élevée
Les applications:
- Portées de distribution
- Conducteurs entre 0,250 pouce et 0,500 pouce de diamètre extérieur.
- Portées de plus de 800 pieds
Les amortisseurs de vibrations en spirale de la série SVD d'AFL'sont conçus pour éliminer les dommages causés par les vibrations éoliennes et réduire les vibrations globales sur les câbles nus. Fabriqués en plastique résistant aux intempéries et non corrosif, ces amortisseurs ont une grande section d'amortissement de forme hélicoïdale, dimensionnée pour le câble. Une section de préhension plus petite saisit délicatement le conducteur. Chaque amortisseur est marqué de la gamme de conducteurs et d'un code couleur pour indiquer la gamme de tailles de diamètre de câble.
