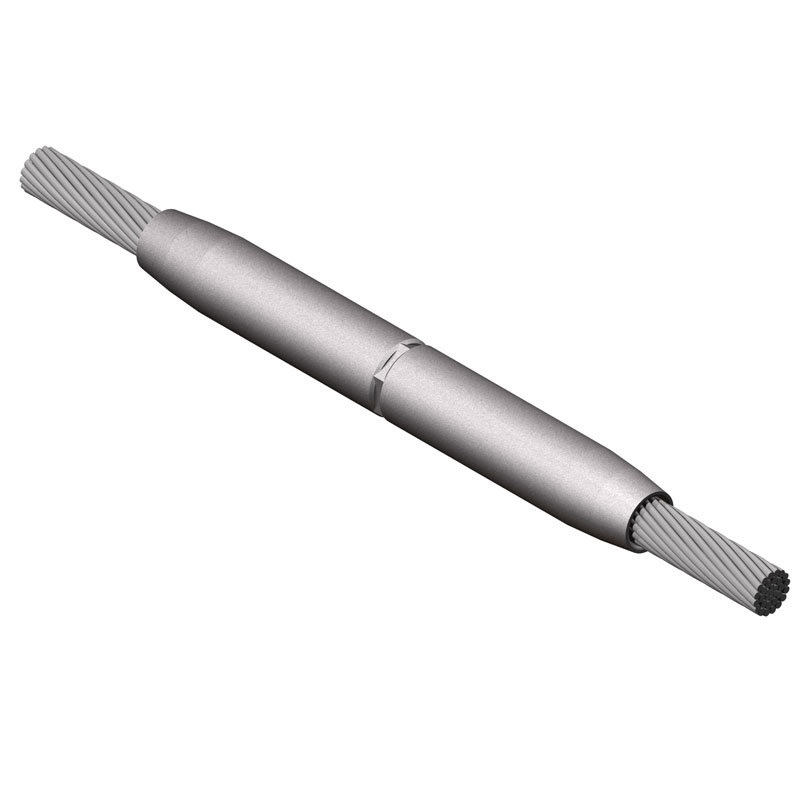

Le connecteur pour cavalier de la série 5000 est conçu pour les conducteurs AAC.
d9129f85ff21470796d9cab7fa2ee741
www.AFLglobal.com or 800-890-8878 500 kV Compression Connectors 554 500 kV Compression Connectors © 2011, AFL, all rights reserved. Revision 0, 3.10.11 Specifications are subject to change without notice. The 5000 Series Jumper Connector is designed for AAC conductors. The jumper connector is fabricated from AFL seamless drawn aluminum. All jumper connectors are designed for limited tension use, maintaining a minimum of 40% of the ASTM rated strength of the conductor on which it is being used. L Ordering Information CONDUCTOR SIZE CATALOG NUMBER DIE SIZE NOMINAL WEIGHT DIMENSION IN INCHES KCM STRAND AL. ST. LBS L 795.0 37 & 61 - 5030.109 30AH 2.1 13 795.0 26 7 5030.116 30AH 2.0 13 954.0 37 & 61 - 5030.122 30AH 1.8 13 954.0 45 7 5030.122 30AH 1.8 13 954.0 54 7 5030.125 30AH 1.8 13 1033.5 45 7 5034.128 34AH 2.8 14 1113.0 61 - 5034.128 34AH 2.8 14 1192.5 45 7 5034.138 34AH 2.5 14 1272.0 45 7 5036.144 36AH 3.2 15 1351.5 45 7 5036.147 36AH 3.1 15 1590.0 61 & 91 - 5038.156 38AH 3.8 16 1590.0 45 7 5040.162 40AH 4.5 17 1780.0 84 19 5042.178 42AH 4.6 17 2156.0 84 19 5044.184 44AH 5.1 17 2500.0 91 - 5044.188 44AH 5.0 17 TYPE 5000 Jumper Connector-Compression Material Aluminum Alloy
Caractéristiques :
- Alliage d'aluminium
- Conçu pour une utilisation en tension limitée ; maintien d'un minimum de 40 % de la résistance nominale ASTM du conducteur.
Les applications:
- Conçu pour 500 kV et moins
- Sous-station
- Câble en aluminium
Le connecteur du cavalier est fabriqué en aluminium étiré sans soudure AFL. Tous les connecteurs de pontage sont conçus pour une utilisation à tension limitée, en maintenant un minimum de 40 % de la résistance nominale ASTM du conducteur sur lequel ils sont utilisés.
