Le connecteur en té pour sous-stations est conçu pour les applications à espace limité telles qu'on les trouve dans les sous-stations.
d9129f85ff21470796d9cab7fa2ee741
www.AFLglobal.com or 800-890-8878 500 kV Compression Connectors 550 500 kV Compression Connectors © 2011, AFL, all rights reserved. Revision 0, 3.10.11 Specifications are subject to change without notice. Type 2900-EHV Substation tee connector is designed for limited space application as found in substations. Designed for 500 kV service. Run and tap lengths are shorter than conventional tee connectors which saves space and minimizes birdcaging problems. Tee connector is installed with standard AFL hex dies. A B Material Aluminum Alloy Ordering Information CATALOG NUMBER CONDUCTOR DIMENSIONS IN INCHES NOMINAL WEIGHT LBS DIE SIZE RUN TAP DIAMETER AAC RANGE DIAMETER AAC RANGE A B 2930.1-30.1 EHV 1.021 - 1.196 795 - 1033.5 1.026 - 1.196 795 - 1033.5 10.00 5.67 2.9 30AH 2934.1-34.1 EHV 1.140 - 1.319 1000 - 1272 1.186 - 1.313 1113 - 1272 11.30 6.03 4.1 34AH 2936.1-36.1 EHV 1.340 - 1.417 1351.5 - 1510.5 1.314 - 1.399 1351.5 - 1431 11.50 6.29 4.6 36AH 2938.1-38.1 EHV 1.412 - 1.500 1510.5 - 1590 1.399 - 1.500 1510.5 - 1590 12.00 6.55 5.4 38AH 2940.1-40.1 EHV 1.496 - 1.557 1750.0 1.501 - 1.630 1750 - 2000 12.50 7.02 6.1 40AH 2942.1-42.1 EHV 1.550 - 1.625 - 1.630 - 1.681 2000 14.00 7.29 7.2 42AH 2944.1-44.1 EHV 1.626 - 1.717 2000 - 2250 1.630 - 1.681 2000 14.00 7.74 7.9 44AH 2944.2-44.2 EHV 1.718 - 1.842 2250 - 2500 1.669 - 1.823 2000 - 2500 15.00 7.74 8.1 44AH 2948.1-48.1 EHV 1.843 - 1.998 2750 - 3000 1.823 - 1.998 2500 - 3000 16.00 8.77 9.4 48AH
551 500 kV Compression Connectors © 2011, AFL, all rights reserved. Revision 0, 3.10.11 Specifications are subject to change without notice. www.AFLglobal.com or 800-890-8878 500 kV Compression Connectors TYPE 5400 Tee Connector-Closed Run Compression for Stranded AAC & ACSR Conductions Ordering Information CATALOG NUMBER CONDUCTOR RANGE DIMENSIONS IN INCHES DIE SIZE AAC ACSR A B 5030.109 795-800 715.5(24/7)-795(36/1) 19.12 9.44 30AH 5030.116 900 795(45/7)-795(26/7) 19.12 9.44 30AH 5030.122 954-1033.5 795(30/19)-954(36/1) 19.12 9.44 30AH 5030.125 - 954(54/7)-1033.5(36/1) 19.12 9.44 30AH 5034.128 1113 1033.5(45/7)-1033.5(54/7) 20.12 10.06 34AH 5034.138 1272 1113(54/19)-1192.5(45/7) 20.12 10.06 34AH 5036.144 1351.5-1431 1192.5(54/19)-1272(45/7) 21.00 10.62 36AH 5036.147 1500-1510.5 1272(54/19)-1351.5(45/7) 21.00 10.62 36AH 5038.156 1590 1431(54/19)-1510.5(45/7) 21.88 10.62 38AH 5040.162 1750 1510.5(54/19)-1590(54/19) 22.75 11.75 40AH 5042.178 2000 1780(84/19)-2034.5(72/7) 23.62 12.38 42AH 5044.184 2338 ACAR 2156(72/7) 26.75 12.00 44AH 5044.188 2500 2312(76/19) 26.75 12.00 44AH Designed for 500 kV service. Material Aluminum Alloy A B
www.AFLglobal.com or 800-890-8878 500 kV Compression Connectors 552 500 kV Compression Connectors © 2011, AFL, all rights reserved. Revision 0, 3.10.11 Specifications are subject to change without notice. To order combine Run conductor catalog number with Branch catalog number. TYPE 5500 Tee Connector – Open Run – Compression for Stranded EC & ACSR Conductors Ordering Information RUN CONDUCTOR CATALOG NUMBER CONDUCTOR RANGE DIMENSIONS IN INCHES NOMINAL WEIGHT DIE SIZE DIAMETER AAC ACSR A 5530.3 1.021-1.196 795-1033.5 715.5(24/7)-1033.5(36/1) 19.12 3.3 30AH 5534.3 1.197-1.319 1113-1300 1033.5(54/7)-1192.5(45/7) 20.12 4.5 34AH 5536.3 1.320-1.417 1351.5-1510.5 1192.5(54/19)-1351.5(45/7) 21.00 5.0 36AH 5538.3 1.412-1.500 1500-1590 1351.5(54/9)-1510.5(45/7) 21.88 5.9 38AH 5540.3 1.496-1.557 1750 1510.5(54/19)-1590(54/19) 22.75 6.6 40AH 5542.3 1.550-1.625 - 1780(84/19) 23.62 7.7 42AH 5544.3 1.626-1.842 2000-2500 2034(72/7)2312(76/19) 26.75 6.8 44AH XXXX.X - XX.XXX Run conductor catalog number Branch conductor catalog number Example: for 795(36/1) Run conductor to 795(26/7) Branch conductor order 5530.3 -30.116 A B Designed for 500 kV service. Material Aluminum Alloy
553 500 kV Compression Connectors © 2011, AFL, all rights reserved. Revision 0, 3.10.11 Specifications are subject to change without notice. www.AFLglobal.com or 800-890-8878 500 kV Compression Connectors TYPE 5500 Tee Connector – Open Run – Compression for Stranded EC & ACSR Conductors Ordering Information cont. BRANCH CONDUCTOR CATALOG NUMBER CONDUCTOR RANGE DIMENSIONS IN INCHES NOMINAL WEIGHT DIE SIZE AAC ACSR B -30.109 795-800 715.5(24/7)-795(36/1) 1.7 9.44 30AH -30.116 900 795(45/7)-795(26/7) 1.7 9.44 30AH -30.122 954-1033.5 795(30/19)-954(36/1) 1.7 9.44 30AH -30.125 - 954(54/7)-1033.5(36/1) 1.7 10.06 30AH -34.128 1113 1033.5(45/7)-1033.5(54/7) 2.2 10.06 34AH -34.138 1272 1113(54/19)-1192.5(45/7) 2.2 10.06 34AH -36.144 1351.5-1431 1192.5(54/19)-1272(45/7) 2.5 10.62 36AH -36.147 1500-1510.5 1272(54/19)-1351.5(45/7) 2.5 10.62 36AH -38.156 1590 1431(54/19)-1510.5(45/7) 3.0 11.19 38AH -40.162 1750 1510.5(54/19)-1590(54/19) 3.4 11.75 40AH -42.178 2000 1780(84/19)-2034.5(72/7) 3.9 12.38 42AH -44.184 2338 ACAR 2156(72/7) 4.0 12.00 44AH -44.188 2500 2312(76/19) 4.0 12.00 44AH
Caractéristiques :
- Alliage d'aluminium
- S'installe avec les matrices hexagonales AFL standard
Les applications:
- Conçu pour 500 kV et moins
- Sous-station
- Câble en aluminium
Conçu pour un service de 500 kV. Les longueurs du parcours et du robinet sont plus courtes que celles des connecteurs en T classiques, ce qui permet de gagner de l'espace et de minimiser les problèmes de cage à oiseaux. Le connecteur en T est installé avec les matrices hexagonales AFL standard.
Coupleurs de compression en aluminium 230 kV,Connecteurs en T à compression en aluminium 230 kV,Connecteurs terminaux à Té de compression en aluminium 230 kV,Connecteurs à compression en aluminium de 230 kV,Coupleurs de tube de bus soudés en aluminium de 230 kV,Coudes de tubes bus soudés en aluminium 230 kV,Supports de tubes bus soudés en aluminium de 230 kV,Connecteurs en té et en V en aluminium soudé pour barres de 230 kV,Connecteurs de barres d'alimentation soudées en aluminium de 230 kV,Coupleurs soudés en aluminium pour bus de 230 kV entre tuyaux et câbles,Té soudé en aluminium pour tube de bus de 230 kV vers câble,Terminal de câble soudé en aluminium 230 kV,Bouchons d'extrémité soudés en aluminium de 230 kV,Tige de mise à la terre soudée en aluminium de 230 kV,Robinets à tube soudé en aluminium de 230 kV
825

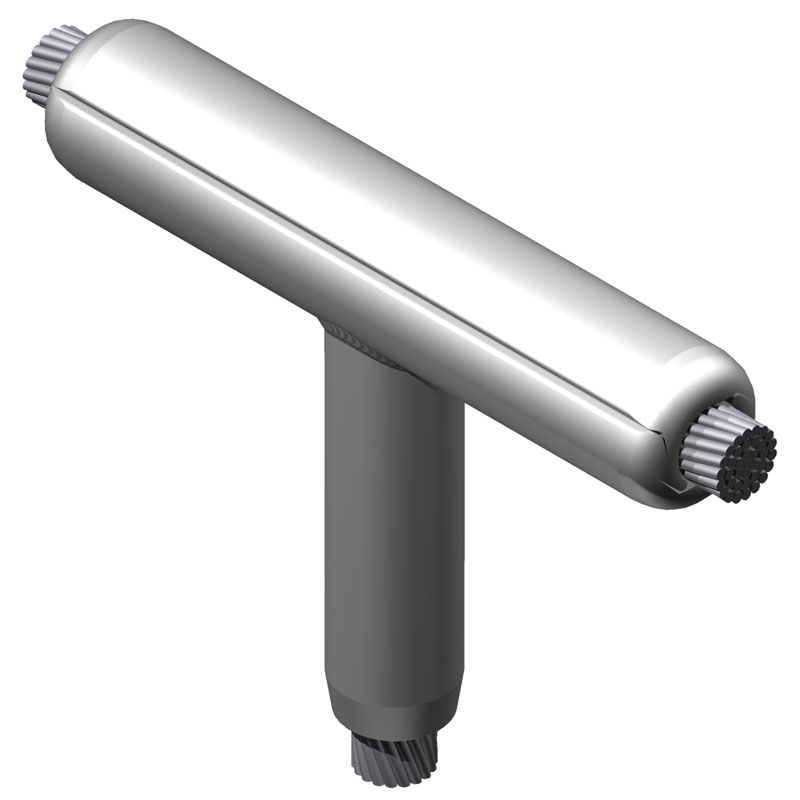

Connecteur en té pour câble à compression en aluminium 500 kV
Close
Connecteur en té pour câble à compression en aluminium 500 kV
Caractéristiques :
- Alliage d'aluminium
- S'installe avec les matrices hexagonales AFL standard
Les applications:
- Conçu pour 500 kV et moins
- Sous-station
- Câble en aluminium
PRODUCT DESCRIPTION
Conçu pour un service de 500 kV. Les longueurs du parcours et du robinet sont plus courtes que celles des connecteurs en T classiques, ce qui permet de gagner de l'espace et de minimiser les problèmes de cage à oiseaux. Le connecteur en T est installé avec les matrices hexagonales AFL standard.
