Le tampon est fini des deux côtés. Peut être fourni pour s'adapter à des diamètres de goujon ou des filetages par pouce autres que ceux indiqués ci-dessous. Conçu pour un service de 500 kV.
d9129f85ff21470796d9cab7fa2ee741

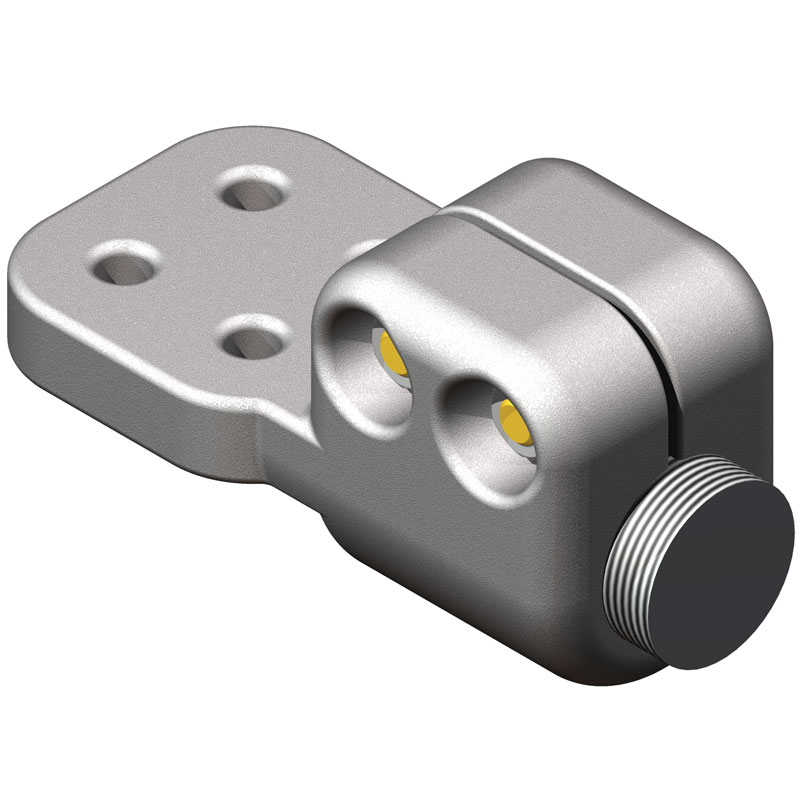

564 345/500 kV Stud Connector © 2011, AFL, all rights reserved. PP-3-00449, Revision 3, 6.1.18 Specifications are subject to change without notice. 345/500 kV Stud Connector www.AFLglobal.com or 800-890-8878 The pad is finished on both sides. Can be furnished to accommodate stud diameters or threads per inch other than listed below. Designed for 500 kV service. TYPE SCB-F-V-AA Stud Connector Ordering Information CATALOG NUMBER FIG. NO. STUD SIZE DIMENSIONS IN INCHES BOLT SIZE DIAMETER THREADS PER INCH B C D L T SCB112-1/2F-4N4-V-T12-AA 1 1.13 12 2.75 1.13 1.13 7.50 0.50 1/2 SCB175-1F-4N4-V-T12-AA 1 1.75 12 3.00 1.13 1.13 7.75 1.00 1/2 SCB150-3/4F-4N4-V-T12-AA 1 1.50 12 3.00 1.13 1.13 7.75 0.75 1/2 SCB200-3/4F-4N4-V-T12-AA 1 2.00 12 3.00 1.13 1.13 7.75 0.75 1/2 SCB197-3/4F-4N4-V-T0-AA 1 50 MM 0 3.00 1.13 1.13 7.75 0.75 1/2 SCB200-1F-4N4-V-T12-AA 1 2.00 12 3.00 1.13 1.13 7.75 1.00 1/2 SCB250-1F-6N4-V-T12-AA 2 2.50 12 3.25 1.25 1.13 7.94 1.00 1/2 SCB300-3/4F-4N4-V-T12-AA 1 3.00 12 3.88 1.13 1.13 8.13 0.75 1/2 SCB300-1F-4N4-V-T12-AA 1 3.00 12 3.25 1.13 1.13 8.13 1.00 1/2 SCB300-1F-6N4-V-T12-AA 2 3.00 12 3.25 1.25 1.13 8.13 1.00 1/2 SCB300-4.5B-1F-6N4-V-T12-AA 2 3.00 12 4.50 1.25 1.13 9.38 1.00 5/8 SCB315-1F-4N4-V-T0-AA 1 80 MM 0 3.50 1.13 1.13 8.13 1.00 1/2 SCB350-1.13F-4N4-V-T12-AA 1 3.50 12 3.50 1.13 1.13 8.38 1.13 5/8 Material Aluminum Alloy Hardware Yellow anodized aluminum nuts, bolts and lockwashers. FIG. 1 4.00 ∅ 0.56 (4X) 1.75 1.75 3.88 D C B L T 6.00 ∅ 0.56 (6X) 1.75 1.75 D C 1.75 FIG. 2
Caractéristiques :
- Alliage d'aluminium
- Matériel en aluminium anodisé
- Les coussinets sont conformes aux normes NEMA
Les applications:
- Conçu pour 500 kV et moins
- Sous-station
- Montant en aluminium
Le tampon est fini des deux côtés. Peut être fourni pour s'adapter à des diamètres de goujon ou à des filets par pouce
autres que ceux indiqués ci-dessous. Conçu pour un service de 500 kV.
