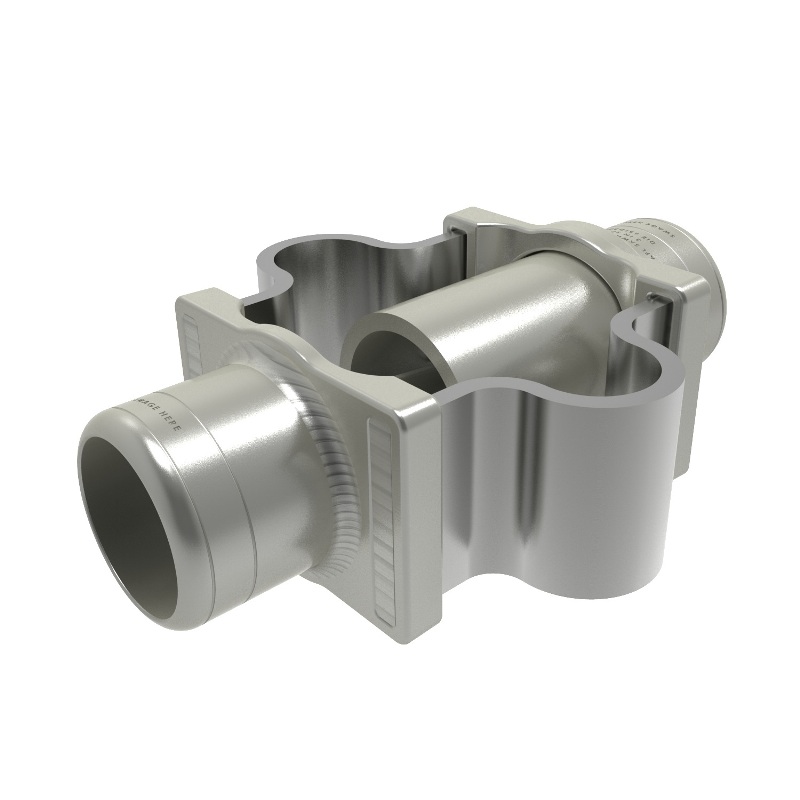

Les coupleurs de dilatation de bus en aluminium à sertir sont conçus pour compenser la dilatation et la contraction des parcours de bus. Ces accessoires transportent la totalité du courant de la canalisation du bus grâce à la technologie Swage. Ces accessoires sont prévus pour 230 kV. SXWWC-AA
1bcc2ec2c7d1476d92fd17b2fc5258bc
69 © 2013, AFL, all rights reserved PP-3-00680, Revision 1, 3 11 15 Specifications are subject to change without notice Swage Bus Accessories 230 kV www.AFLglobal.com or 800-890-8878 C L C L TYPE SXWWC-AA Swage Bus Expansion Coupler A Swage type bus expansion coupler Ordering Information AFL NO. S.P.S. DIMENSIONS IN INCHES DIE SIZE A B C SXWWC200-AA 2 3 25 3 50 16 69 65TD200 SXWWC250-AA 2 5 3 25 3 50 16 69 65TD250 SXWWC300-AA 3 3 25 3 50 16 75 65TD300 SXWWC350-AA 3 5 3 25 3 50 16 75 65TD350 SXWWC400-AA 4 3 25 3 50 16 88 65TD400 SXWWC500-AA 5 5 00 5 50 20 94 85TD500 SXWWC600-AA 6 7 25 8 63 26 06 115TD600 Material Aluminum Alloy Notes • Bore will be lined with AFL Filler compound (AFC) and capped • See General Information Section for this dimension • 5" and 6" SPS parts require double swages —Machine Finish A C NOM B SYM 2 25 (See Note 2) SYM
Caractéristiques :
- Aluminium
- Raccord à compression à sertir
Les applications:
- Conçu pour 230 kV
- Sous-station
- Accessoires de bus en aluminium
Les cosses d'extension de bus en aluminium à sertir sont conçues pour compenser l'expansion et la contraction des parcours de bus. Ces accessoires transportent la totalité du courant de la canalisation du bus grâce à la technologie Swage. Ces accessoires sont prévus pour 230 kV.
