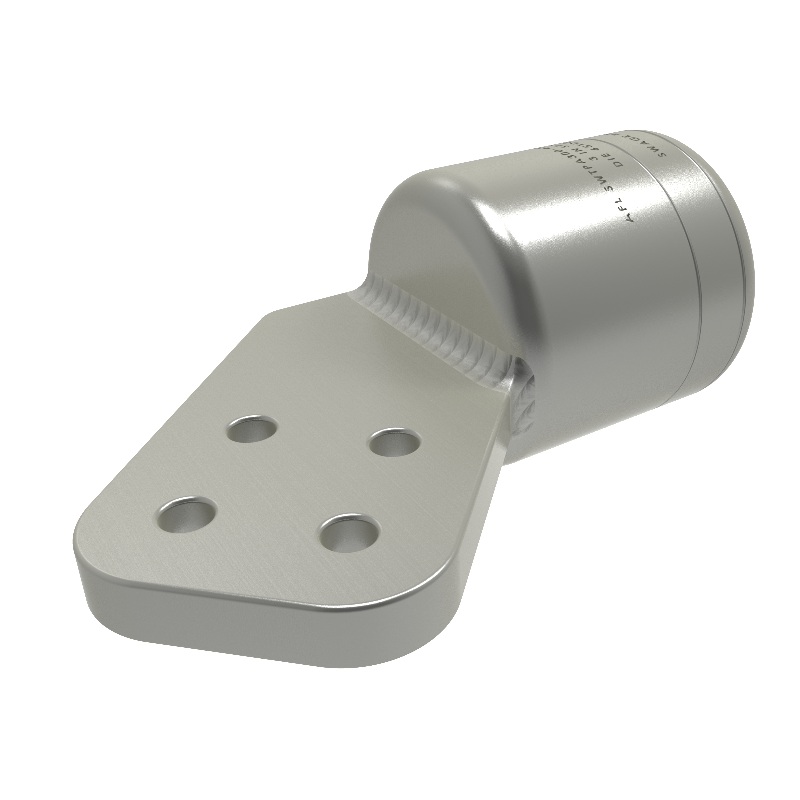

Les cosses d'extrémité de bus en aluminium à sertir sont conçues pour se connecter à un tube de bus et transporter le courant total du tube de bus grâce à la technologie à sertir. Les plaquettes de connexion sont conformes aux normes NEMA. Ces accessoires varient de 230 à 500 kV. SWTPC-AA, SWTP-AA, SWTPA-AA, SWTPA-90-AA, SWTPA-45R-AA
1bcc2ec2c7d1476d92fd17b2fc5258bc
66 Swage Bus Accessories www.AFLglobal.com or 800-890-8878 © 2013, AFL, all rights reserved. PP-3-00664, Revision 2, 11.21.19 Specifications are subject to change without notice. TERMINALS C L C L Material Aluminum Alloy Notes • Bore will be lined with AFL Filler compound (AFC) and capped. • 5" and 6" SPS parts require double swages. TYPE SWTPC-AA Swage Terminal with a NEMA Pad A Swage type bus terminal designed to terminate bus. A D D B Pad Detail 1 E Pad Detail 2 Pad Detail 3 C B B C D C 1.75 1.75 1.75 ∅ 0.56 ∅ 0.56 SYM. ∅ 0.56 1.75 1.75 —Machine Finish F continued
67 Swage Bus Accessories © 2013, AFL, all rights reserved. PP-3-00664, Revision 2, 11.21.19 Specifications are subject to change without notice. www.AFLglobal.com or 800-890-8878 TERMINALS TYPE SWTPC-AA Swage Terminal with a NEMA Pad Ordering Information AFL NO. S.P.S. PAD DETAIL DIMENSIONS IN INCHES DIE SIZE VOLTAGE RATING ( k V) A B C D E F SWTPC100-2N-AA 1 1 7.20 2.00 1.00 0.63 0.38 4.50 65TD100 230 SWTPC100-4N-AA 1 2 7.20 3.00 0.63 0.63 0.38 4.50 65TD100 230 SWTPC100-4N4-AA 1 2 8.20 4.00 1.13 1.13 0.38 5.50 65TD100 230 SWTPC150-2N-AA 1.5 1 7.38 2.00 1.00 0.63 0.50 4.50 65TD150 230 SWTPC150-4N-AA 1.5 2 7.38 3.00 0.63 0.63 0.50 4.50 65TD150 230 SWTPC150-4N4-AA 1.5 2 8.38 4.00 1.13 1.13 0.50 5.50 65TD150 230 SWTPC200-2N-AA 2 1 7.88 2.00 1.00 0.63 0.50 4.50 65TD200 230 SWTPC200-4N-AA 2 2 7.88 3.00 0.63 0.63 0.50 4.50 65TD200 230 SWTPC200-4N4-AA 2 2 8.88 4.00 1.13 1.13 0.50 5.50 65TD200 230 SWTPC250-2N-AA 2.5 1 8.25 2.00 1.00 0.63 0.63 4.50 65TD250 230 SWTPC250-4N-AA 2.5 2 8.25 3.00 0.63 0.63 0.63 4.50 65TD250 230 SWTPC250-4N4-AA 2.5 2 9.25 4.00 1.13 1.13 0.63 5.50 65TD250 230 SWTPC300-2N-AA 3 1 9.00 2.00 1.00 0.63 0.75 4.50 65TD300 230 SWTPC300-4N-AA 3 2 9.00 3.00 0.63 0.63 0.75 4.50 65TD300 345 SWTPC300-4N4-AA 3 2 10.00 4.00 1.13 1.13 0.75 5.50 65TD300 345 SWTPC300-4N4-6-AA 3 2 10.50 4.00 1.13 1.13 0.75 6.00 65TD300 345 SWTPC300-5N4-AA 3 3 10.00 5.00 0.75 1.13 0.75 5.50 65TD300 345 SWTPC300-6N4-AA 3 3 10.00 6.00 1.25 1.13 0.75 5.50 65TD300 345 SWTPC350-2N-AA 3.5 1 9.12 2.00 1.00 0.63 0.75 4.50 65TD350 230 SWTPC350-4N-AA 3.5 2 9.12 3.00 0.63 0.63 0.75 4.50 65TD350 500 SWTPC350-4N4-AA 3.5 2 10.12 4.00 1.13 1.13 0.75 5.50 65TD350 500 SWTPC350-4N4-6-AA 3.5 2 10.62 4.00 1.13 1.13 0.75 6.00 65TD350 500 SWTPC350-5N4-AA 3.5 3 10.12 5.00 0.75 1.13 0.75 5.50 65TD350 500 SWTPC350-6N4-AA 3.5 3 10.12 6.00 1.25 1.13 0.75 5.50 65TD350 500 SWTPC400-2N-AA 4 1 9.38 2.00 1.00 0.63 0.75 4.50 65TD400 230 SWTPC400-4N-AA 4 2 9.38 3.00 0.63 0.63 0.75 4.50 65TD400 500 SWTPC400-4N4-AA 4 2 10.38 4.00 1.13 1.13 0.75 5.50 65TD400 500 SWTPC400-5N4-AA 4 3 10.38 5.00 0.75 1.13 0.75 5.50 65TD400 500 SWTPC400-6N4-AA 4 3 10.38 6.00 1.25 1.13 0.75 5.50 65TD400 500 SWTPC500-4N-AA 5 2 12.47 3.00 0.63 0.63 1.13 5.00 85TD500 500 SWTPC500-4N4-AA 5 2 12.47 4.00 1.13 1.13 1.13 5.00 85TD500 500 SWTPC500-4N4-6-AA 5 2 13.47 4.00 1.13 1.13 1.13 6.00 85TD500 500 SWTPC500-5N4-AA 5 3 12.47 5.00 0.75 1.13 1.13 5.00 85TD500 500 SWTPC500-6N4-AA 5 3 12.47 6.00 1.25 1.13 1.13 5.00 85TD500 500 SWTPC600-4N4-AA 6 2 13.23 4.00 1.13 1.13 1.13 5.00 115TD600 500 SWTPC600-5N4-AA 6 3 13.23 5.00 0.75 1.13 1.13 5.00 115TD600 500 SWTPC600-6N4-AA 6 3 13.23 6.00 1.25 1.13 1.13 5.00 115TD600 500
68 Swage Bus Accessories www.AFLglobal.com or 800-890-8878 © 2013, AFL, all rights reserved. PP-3-00661, Revision 2, 3.19.15 Specifications are subject to change without notice. TERMINALS C L C L Material Aluminum Alloy Notes • Bore will be lined with AFL Filler compound (AFC) and capped. • 5" and 6" SPS parts require double swages. TYPE SWTP-AA Swage Offset Bus Terminal A Swage type offset bus terminal. Pad Detail 1 A B SYM. Pad Detail 2 Pad Detail 3 F C D D C E 1.75 B 1.75 1.75 ∅ 0.56 ∅ 0.56 ∅ 0.56 C D B 1.75 1.75 —Machine Finish G continued
69 Swage Bus Accessories © 2013, AFL, all rights reserved. PP-3-00661, Revision 2, 3.19.15 Specifications are subject to change without notice. www.AFLglobal.com or 800-890-8878 TERMINALS TYPE SWTP-AA Swage Offset Bus Terminal Ordering Information AFL NO. S.P.S. PAD DETAIL DIMENSIONS IN INCHES DIE SIZE VOLTAGE RATING ( k V) A B C D E F G SWTP100-2N-AA 1 1 7.00 2.00 1.00 0.63 0.38 1.13 4.30 65TD100 230 SWTP100-4N-AA 1 2 7.00 3.00 0.63 0.63 0.38 1.13 4.30 65TD100 230 SWTP100-4N4-AA 1 2 8.00 4.00 1.13 1.13 0.38 1.13 5.30 65TD100 230 SWTP100-5N4-AA 1 3 8.00 5.00 0.75 1.13 0.38 1.13 5.30 65TD100 230 SWTP100-6N4-AA 1 3 8.00 6.00 1.25 1.13 0.38 1.13 5.30 65TD100 230 SWTP150-2N-AA 1.5 1 7.01 2.00 1.00 0.63 0.50 1.50 4.13 65TD150 230 SWTP150-4N-AA 1.5 2 7.01 3.00 0.63 0.63 0.50 1.50 4.13 65TD150 230 SWTP150-4N4-AA 1.5 2 8.01 4.00 1.13 1.13 0.50 1.50 5.13 65TD150 230 SWTP150-5N4-AA 1.5 3 8.01 5.00 0.75 1.13 0.50 1.50 5.13 65TD150 230 SWTP150-6N4-AA 1.5 3 8.01 6.00 1.25 1.13 0.50 1.50 5.13 65TD150 230 SWTP200-2N-AA 2 1 7.23 2.00 1.00 0.63 0.50 1.75 3.85 65TD200 230 SWTP200-4N-AA 2 2 7.23 3.00 0.63 0.63 0.50 1.75 3.85 65TD200 230 SWTP200-4N4-AA 2 2 8.23 4.00 1.13 1.13 0.50 1.75 4.85 65TD200 230 SWTP200-5N4-AA 2 3 8.23 5.00 0.75 1.13 0.50 1.75 4.85 65TD200 230 SWTP200-6N4-AA 2 3 8.23 6.00 1.25 1.13 0.50 1.75 4.85 65TD200 230 SWTP250-2N-AA 2.5 1 7.50 2.00 1.00 0.63 0.62 2.00 3.75 65TD250 230 SWTP250-4N-AA 2.5 2 7.50 3.00 0.63 0.63 0.62 2.00 3.75 65TD250 230 SWTP250-4N4-AA 2.5 2 8.50 4.00 1.13 1.13 0.62 2.00 4.75 65TD250 230 SWTP250-5N4-AA 2.5 3 8.50 5.00 0.75 1.13 0.62 2.00 4.75 65TD250 230 SWTP250-6N4-AA 2.5 3 8.50 6.00 1.25 1.13 0.62 2.00 4.75 65TD250 230 SWTP300-2N-AA 3 1 8.40 2.00 1.00 0.63 0.75 2.38 3.90 65TD300 230 SWTP300-4N-AA 3 2 8.40 3.00 0.63 0.63 0.75 2.38 3.90 65TD300 345 SWTP300-4N4-AA 3 2 9.40 4.00 1.13 1.13 0.75 2.38 4.90 65TD300 345 SWTP300-5N4-AA 3 3 9.40 5.00 0.75 1.13 0.75 2.38 4.90 65TD300 345 SWTP300-6N4-AA 3 3 9.40 6.00 1.25 1.13 0.75 2.38 4.90 65TD300 345 SWTP350-2N-AA 3.5 1 8.13 2.00 1.00 0.63 0.75 2.62 3.50 65TD350 230 SWTP350-4N-AA 3.5 2 8.13 3.00 0.63 0.63 0.75 2.62 3.50 65TD350 345 SWTP350-4N4-AA 3.5 2 9.13 4.00 1.13 1.13 0.75 2.62 4.50 65TD350 345 SWTP350-5N4-AA 3.5 3 9.13 5.00 0.75 1.13 0.75 2.62 4.50 65TD350 345 SWTP350-6N4-AA 3.5 3 9.13 6.00 1.25 1.13 0.75 2.62 4.50 65TD350 345 SWTP400-2N-AA 4 1 8.51 2.00 1.00 0.63 0.75 2.88 3.63 65TD400 230 SWTP400-4N-AA 4 2 8.51 3.00 0.63 0.63 0.75 2.88 3.63 65TD400 345 SWTP400-4N4-AA 4 2 9.51 4.00 1.13 1.13 0.75 2.88 4.63 65TD400 345 SWTP400-4N4-T1-AA 4 2 9.51 4.00 1.13 1.13 1.00 2.88 4.63 65TD400 345 SWTP400-5N4-AA 4 3 9.51 5.00 0.75 1.13 0.75 2.88 4.63 65TD400 345 SWTP400-6N4-AA 4 3 9.51 6.00 1.25 1.13 0.75 2.88 4.63 65TD400 345 SWTP500-4N4-AA 5 2 11.97 4.00 1.13 1.13 1.13 3.50 4.25 85TD500 500 SWTP500-5N4-AA 5 3 11.97 5.00 0.75 1.13 1.13 3.50 4.25 85TD500 500 SWTP500-6N4-AA 5 3 11.97 6.00 1.25 1.13 1.13 3.50 4.25 85TD500 500 SWTP600-4N4-AA 6 2 13.23 4.00 1.13 1.13 1.13 4.25 4.25 115TD600 500 SWTP600-5N4-AA 6 3 13.23 5.00 0.75 1.13 1.13 4.25 4.25 115TD600 500 SWTP600-6N4-AA 6 3 13.23 6.00 1.25 1.13 1.13 4.25 4.25 115TD600 500
70 Swage Bus Accessories www.AFLglobal.com or 800-890-8878 © 2013, AFL, all rights reserved. PP-3-00654, Revision 1, 3.10.15 Specifications are subject to change without notice. TERMINALS Material Aluminum Alloy Notes • Bore will be lined with AFL Filler compound (AFC) and capped. • 5" and 6" SPS parts require double swages. TYPE SWTPA-AA Swage Bus Terminal with Angled NEMA Pad A Swage type bus terminal with angled NEMA pad. C L C L C ° F continued —Machine Finish C L C L E Pad Detail 3 D A 1.75 1.75 ∅ 0.56 1.75 B C L C L E Pad Detail 1 D A 1.75 ∅ 0.56 C L E Pad Detail 2 D A 1.75 1.75 ∅ 0.56 Ordering Information AFL NO. S.P.S. PAD DETAIL DIMENSIONS IN INCHES DIE SIZE VOLTAGE RATING ( k V) A B C D E F SWTPA100-2N-45-AA 1 1 2.00 7.68 45 1.00 0.63 0.38 65TD100 230 SWTPA100-4N-30-AA 1 2 3.00 8.40 30 0.63 0.63 0.38 65TD100 230 SWTPA100-4N-45-AA 1 2 3.00 7.68 45 0.63 0.63 0.38 65TD100 230 SWTPA100-4N-60-AA 1 2 3.00 6.75 60 0.63 1.13 0.38 65TD100 230 SWTPA100-4N4-30-AA 1 2 4.00 8.40 30 1.13 1.13 0.38 65TD100 230 SWTPA100-4N4-45-AA 1 2 4.00 7.68 45 1.13 1.13 0.38 65TD100 230 SWTPA100-4N4-60-AA 1 2 4.00 6.75 60 1.13 1.13 0.38 65TD100 230 SWTPA150-2N-45-AA 1.5 1 2.00 9.39 45 1.00 0.63 0.50 65TD150 230 SWTPA150-4N-30-AA 1.5 2 3.00 10.26 30 0.63 0.63 0.50 65TD150 230 SWTPA150-4N-45-AA 1.5 2 3.00 9.39 45 0.63 0.63 0.50 65TD150 230 SWTPA150-4N-60-AA 1.5 2 3.00 8.25 60 0.63 0.63 0.50 65TD150 230 SWTPA150-4N4-30-AA 1.5 2 4.00 10.26 30 1.13 1.13 0.50 65TD150 230 SWTPA150-4N4-45-AA 1.5 2 4.00 9.39 45 1.13 1.13 0.50 65TD150 230 SWTPA150-4N4-60-AA 1.5 2 4.00 8.25 60 1.13 1.13 0.50 65TD150 230
71 Swage Bus Accessories © 2013, AFL, all rights reserved. PP-3-00654, Revision 1, 3.10.15 Specifications are subject to change without notice. www.AFLglobal.com or 800-890-8878 TERMINALS TYPE SWTPA-AA Swage Bus Terminal with Angled NEMA Pad Ordering Information AFL NO. S.P.S. PAD DETAIL DIMENSIONS IN INCHES DIE SIZE VOLTAGE RATING ( k V) A B C D E F SWTPA200-2N-30-AA 2 1 2.00 10.26 30 1.00 0.63 0.50 65TD200 230 SWTPA200-2N-45-AA 2 1 2.00 9.39 45 1.00 0.63 0.50 65TD200 230 SWTPA200-4N-30-AA 2 2 3.00 10.26 30 0.63 0.63 0.50 65TD200 230 SWTPA200-4N-45-AA 2 2 3.00 9.39 45 0.63 0.63 0.50 65TD200 230 SWTPA200-4N-60-AA 2 2 3.00 8.25 60 0.63 0.63 0.50 65TD200 230 SWTPA200-4N4-30-AA 2 2 4.00 10.26 30 1.13 1.13 0.50 65TD200 230 SWTPA200-4N4-45-AA 2 2 4.00 9.39 45 1.13 1.13 0.50 65TD200 230 SWTPA200-4N4-60-AA 2 2 4.00 8.25 60 1.13 1.13 0.50 65TD200 230 SWTPA250-2N-30-AA 2.5 1 2.00 10.26 30 1.00 0.63 0.63 65TD250 230 SWTPA250-2N-45-AA 2.5 1 2.00 9.39 45 1.00 0.63 0.63 65TD250 230 SWTPA250-4N-30-AA 2.5 2 3.00 9.76 30 0.63 0.63 0.63 65TD250 230 SWTPA250-4N-45-AA 2.5 2 3.00 9.39 45 0.63 0.63 0.63 65TD250 230 SWTPA250-4N-60-AA 2.5 2 3.00 9.25 60 0.63 0.63 0.63 65TD250 230 SWTPA250-4N4-30-AA 2.5 2 4.00 10.26 30 1.13 1.13 0.63 65TD250 230 SWTPA250-4N4-45-AA 2.5 2 4.00 9.39 45 1.13 1.13 0.63 65TD250 230 SWTPA250-4N4-60-AA 2.5 2 4.00 8.25 60 1.13 1.13 0.63 65TD250 230 SWTPA300-2N-30-AA 3 1 2.00 12.13 30 1.00 0.63 0.75 65TD300 345 SWTPA300-2N-45-AA 3 1 2.00 11.10 45 1.00 0.63 0.75 65TD300 345 SWTPA300-4N-30-AA 3 2 3.00 12.13 30 0.63 0.63 0.75 65TD300 345 SWTPA300-4N-45-AA 3 2 3.00 11.10 45 0.63 0.63 0.75 65TD300 345 SWTPA300-4N-60-AA 3 2 3.00 9.75 60 0.63 0.63 0.75 65TD300 345 SWTPA300-4N4-30-AA 3 2 4.00 12.13 30 1.13 1.13 0.75 65TD300 345 SWTPA300-4N4-45-AA 3 2 4.00 11.10 45 1.13 1.13 0.75 65TD300 345 SWTPA300-4N4-60-AA 3 2 4.00 9.75 60 1.13 1.13 0.75 65TD300 345 SWTPA350-2N-30-AA 3.5 1 2.00 12.13 30 1.00 0.63 0.75 65TD350 500 SWTPA350-2N-45-AA 3.5 1 2.00 11.10 45 1.00 0.63 0.75 65TD350 500 SWTPA350-4N-30-AA 3.5 2 3.00 12.13 30 0.63 0.63 0.75 65TD350 500 SWTPA350-4N-45-AA 3.5 2 3.00 11.10 45 0.63 0.63 0.75 65TD350 500 SWTPA350-4N-60-AA 3.5 2 3.00 9.75 60 0.63 0.63 0.75 65TD350 500 SWTPA350-4N4-30-AA 3.5 2 4.00 12.13 30 1.13 1.13 0.75 65TD350 500 SWTPA350-4N4-45-AA 3.5 2 4.00 11.10 45 1.13 1.13 0.75 65TD350 500 SWTPA350-4N4-60-AA 3.5 2 4.00 9.75 60 1.13 1.13 0.75 65TD350 500 SWTPA400-2N-30-AA 4 1 2.00 12.13 30 1.00 0.63 0.75 65TD400 500 SWTPA400-2N-45-AA 4 1 2.00 11.10 45 1.00 0.63 0.75 65TD400 500 SWTPA400-4N-30-AA 4 2 3.00 12.13 30 0.63 0.63 0.75 65TD400 500 SWTPA400-4N-45-AA 4 2 3.00 11.10 45 0.63 0.63 0.75 65TD400 500 SWTPA400-4N-60-AA 4 2 3.00 9.75 60 0.63 0.63 0.75 65TD400 500 SWTPA400-4N4-30-AA 4 2 4.00 12.13 30 1.13 1.13 0.75 65TD400 500 SWTPA400-4N4-45-AA 4 2 4.00 11.10 45 1.13 1.13 0.75 65TD400 500 SWTPA400-4N4-60-AA 4 2 4.00 9.75 60 1.13 1.13 0.75 65TD400 500 SWTPA500-4N4-30-AA 5 2 4.00 13.47 30 1.13 1.13 1.00 85TD500 500 SWTPA500-4N4-45-AA 5 2 4.00 12.57 45 1.13 1.13 1.00 85TD500 500 SWTPA500-4N4-60-AA 5 2 4.00 11.28 60 1.13 1.13 1.00 85TD500 500 SWTPA500-5N4-30-AA 5 3 5.00 13.47 30 0.75 1.13 1.00 85TD500 500 SWTPA500-5N4-45-AA 5 3 5.00 12.57 45 0.75 1.13 1.00 85TD500 500 SWTPA500-5N4-60-AA 5 3 5.00 11.28 60 0.75 1.13 1.00 85TD500 500 SWTPA500-6N4-30-AA 5 3 6.00 13.47 30 1.25 1.13 1.00 85TD500 500 SWTPA500-6N4-45-AA 5 3 6.00 12.57 45 1.25 1.13 1.00 85TD500 500 SWTPA500-6N4-60-AA 5 3 6.00 11.28 60 1.25 1.13 1.00 85TD500 500 SWTPA600-4N4-30-AA 6 2 4.00 16.35 30 1.13 1.13 1.00 115TD600 500 SWTPA600-4N4-45-AA 6 2 4.00 15.44 45 1.13 1.13 1.00 115TD600 500 SWTPA600-4N4-60-AA 6 2 4.00 14.15 60 1.13 1.13 1.00 115TD600 500 SWTPA600-5N4-30-AA 6 3 5.00 16.35 30 0.75 1.13 1.00 115TD600 500 SWTPA600-5N4-45-AA 6 3 5.00 15.44 45 0.75 1.13 1.00 115TD600 500 SWTPA600-5N4-60-AA 6 3 5.00 14.15 60 0.75 1.13 1.00 115TD600 500 SWTPA600-6N4-30-AA 6 3 6.00 16.35 30 1.25 1.13 1.00 115TD600 500 SWTPA600-6N4-45-AA 6 3 6.00 15.44 45 1.25 1.13 1.00 115TD600 500 SWTPA600-6N4-60-AA 6 3 6.00 14.15 60 1.25 1.13 1.00 115TD600 500
© 2013, AFL, all rights reserved. PP-3-00662, Revision 2, 3.27.2023 Specifications are subject to change without notice. AFLglobal.com | 800.890.8878 72 SWAGE360 ® Bus Accessories SWAGE360 ® Bus Accessories SWAGE HERE AFL SWTPA250-4N4-90-AA 2.50 IN SPS DIE 65TD250 C L C L Material Aluminum Alloy Notes • Bore will be lined with AFL Filler compound (AFC) and capped. • 5" and 6" SPS parts require double swages. TYPE SWTPA-90-AA Swage Vertical Bus Terminal A Swage type bus vertical terminal. C G A —Machine Finish SWAGE HERE AFL SWTPA250-4N4-90-AA 2.50 IN SPS DIE 65TD250 C L E D Pad Detail 2 F 1.75 1.75 ∅ 0.56 B H continued C L Pad Detail 1 Fig. 1 Fig. 2 SWAGE HERE AFL SWTPA250-4N4-90-AA 2.50 IN SPS DIE 65TD250 C L C L SWAGE HERE AFL SWTPA250-4N4-90-AA 2.50 IN SPS DIE 65TD250 C L Fig. 3 Pad Detail 3 ∅ 0.56 E D F 1.75 ∅ 0.56 B E 1.75 B D F 1.75
73 SWAGE360 ® Bus Accessories © 2013, AFL, all rights reserved. PP-3-00662, Revision 2, 3.27.2023 Specifications are subject to change without notice. AFLglobal.com | 800.890.8878 SWAGE360 ® Bus Accessories TYPE SWTPA-90-AA Swage Vertical Bus Terminal Ordering Information AFL NO. S.P.S. FIG. NO. PAD DETAIL DIMENSIONS IN INCHES DIE SIZE VOLTAGE RATING ( k V) A B C D E F G H SWTPA100-2N-90-AA 1 1 1 3.88 3.00 6.50 2.00 0.63 1.00 0.38 5.13 65TD100 230 SWTPA100-4N-90-AA 1 1 2 3.88 3.00 6.50 3.00 0.63 0.63 0.38 5.13 65TD100 230 SWTPA100-4N4-90-AA 1 1 2 3.88 4.00 8.50 4.00 1.13 1.13 0.38 7.13 65TD100 230 SWTPA125-2N-90-AA 1.25 2 1 3.50 3.00 8.50 2.00 0.63 1.00 0.50 6.88 65TD150 230 SWTPA150-2N-90-AA 1.5 2 1 4.00 3.00 7.00 2.00 0.63 1.00 0.50 5.38 65TD150 230 SWTPA150-4N-90-AA 1.5 1 2 4.00 3.00 7.00 3.00 0.63 0.63 0.50 5.38 65TD150 230 SWTPA150-4N4-90-AA 1.5 1 2 4.00 4.00 8.50 4.00 1.13 1.13 0.50 6.88 65TD150 230 SWTPA200-2N-90-AA 2 2 1 4.00 3.00 7.50 2.00 0.63 1.00 0.50 5.63 65TD200 230 SWTPA200-4N-90-AA 2 1 2 4.00 3.00 7.50 3.00 0.63 0.63 0.50 5.63 65TD200 230 SWTPA200-4N4-90-AA 2 1 2 4.00 4.00 8.50 4.00 1.13 1.13 0.50 6.63 65TD200 230 SWTPA250-2N-90-AA 2.5 1 1 4.13 3.00 8.00 2.00 0.63 1.00 0.63 5.75 65TD250 230 SWTPA250-4N-90-AA 2.5 2 2 4.13 3.00 8.00 3.00 0.63 0.63 0.63 5.75 65TD250 230 SWTPA250-4N4-90-AA 2.5 1 2 4.13 4.00 9.00 4.00 1.13 1.13 0.63 6.75 65TD250 230 SWTPA250-5N4-90-AA 2.5 1 3 4.13 4.00 9.50 5.00 1.13 0.75 0.63 7.25 65TD250 230 SWTPA250-6N4-90-AA 2.5 1 3 4.13 4.00 10.50 6.00 1.13 1.25 0.63 8.25 65TD250 230 SWTPA300-2N-90-AA 3 1 1 4.25 3.00 9.00 2.00 0.63 1.00 0.75 6.43 65TD300 230 SWTPA300-4N-90-AA 3 2 2 4.25 3.00 9.00 3.00 0.63 0.63 0.75 6.43 65TD300 230 SWTPA300-4N4-90-AA 3 1 2 4.25 4.00 10.00 4.00 1.13 1.13 0.75 7.43 65TD300 230 SWTPA300-5N4-90-AA 3 1 3 4.25 4.00 10.00 5.00 1.13 0.75 0.75 7.43 65TD300 230 SWTPA300-6N4-90-AA 3 1 3 4.25 4.00 10.50 6.00 1.13 1.25 0.75 7.93 65TD300 230 SWTPA350-2N-90-AA 3.5 1 1 4.25 3.00 9.50 2.00 0.63 1.00 0.75 6.63 65TD350 345 SWTPA350-4N-90-AA 3.5 2 2 4.25 3.00 9.50 3.00 0.63 0.63 0.75 6.63 65TD350 345 SWTPA350-4N4-90-AA 3.5 1 2 4.25 4.00 10.50 4.00 1.13 1.13 0.75 7.63 65TD350 345 SWTPA350-5N4-90-AA 3.5 1 3 4.25 4.00 10.50 5.00 1.13 0.75 0.75 7.63 65TD350 345 SWTPA350-6N4-90-AA 3.5 1 3 4.25 4.00 10.50 6.00 1.13 1.25 0.75 7.63 65TD350 345 SWTPA400-2N-90-AA 4 1 1 4.25 3.00 10.00 2.00 0.63 1.00 0.75 6.88 65TD400 345 SWTPA400-4N-90-AA 4 2 2 4.25 3.00 10.00 3.00 0.63 0.63 0.75 6.88 65TD400 345 SWTPA400-4N4-90-AA 4 1 2 4.25 4.00 11.00 4.00 1.13 1.13 0.75 7.88 65TD400 345 SWTPA400-5N4-90-AA 4 1 3 4.25 4.00 11.00 5.00 1.13 0.75 0.75 7.88 65TD400 345 SWTPA400-6N4-90-AA 4 1 3 4.25 4.00 11.00 6.00 1.13 1.25 0.75 7.88 65TD400 345 SWTPA500-4N4-90-AA 5 1 2 7.48 4.24 11.24 4.00 1.13 1.13 1.00 8.00 85TD500 345 SWTPA500-5N4-90-AA 5 3 3 7.48 4.24 11.24 5.00 1.13 0.75 1.00 8.00 85TD500 345 SWTPA500-6N4-90-AA 5 3 3 7.48 4.24 11.24 6.00 1.13 1.25 1.00 8.00 85TD500 345 SWTPA600-4N4-90-AA 6 3 2 10.35 4.24 14.49 4.00 1.13 1.13 1.00 10.49 115TD600 345 SWTPA600-5N4-90-AA 6 3 3 10.35 4.24 12.74 5.00 1.13 0.75 1.00 8.74 115TD600 345 SWTPA600-6N4-90-AA 6 3 3 10.35 4.24 14.49 6.00 1.13 1.25 1.00 10.49 115TD600 345
74 Swage Bus Accessories www.AFLglobal.com or 800-890-8878 © 2013, AFL, all rights reserved. PP-3-00660, Revision 1, 3.10.15 Specifications are subject to change without notice. TERMINALS Material Aluminum Alloy Notes • Bore will be lined with AFL Filler compound (AFC) and capped. TYPE SWTPA-45R-AA Swage Bus Terminal with 45-degree Pad A Swage type bus terminal with a 45-Degree NEMA pad. C L C L C L C L B A C C 1.75 ∅ 0.56 1.75 0.75 Ordering Information AFL NO. S.P.S. DIMENSIONS IN INCHES DIE SIZE VOLTAGE RATING ( k V) A B C SWTPA100-4N-45R-AA 1 6.54 3.00 0.63 65TD100 230 SWTPA100-4N4-45R-AA 1 7.74 4.00 1.13 65TD100 230 SWTPA150-4N-45R-AA 1.5 6.72 3.00 0.63 65TD150 230 SWTPA150-4N4-45R-AA 1.5 7.92 4.00 1.13 65TD150 230 SWTPA200-4N-45R-AA 2 7.72 3.00 0.63 65TD200 230 SWTPA200-4N4-45R-AA 2 8.42 4.00 1.13 65TD200 230 SWTPA250-4N-45R-AA 2.5 8.09 3.00 0.63 65TD250 230 SWTPA250-4N4-45R-AA 2.5 9.29 4.00 1.13 65TD250 230 SWTPA300-4N-45R-AA 3 8.84 3.00 0.63 65TD300 345 SWTPA300-4N4-45R-AA 3 10.04 4.00 1.13 65TD300 345 SWTPA350-4N-45R-AA 3.5 8.97 3.00 0.63 65TD350 500 SWTPA350-4N4-45R-AA 3.5 10.17 4.00 1.13 65TD350 500 SWTPA400-4N-45R-AA 4 9.22 3.00 0.63 65TD400 500 SWTPA400-4N4-45R-AA 4 10.42 4.00 1.13 65TD400 500 —Machine Finish
Caractéristiques :
- Aluminium
- Raccord à compression à sertir
- Les plaquettes de connexion sont conformes aux normes NEMA
Les applications:
- Les valeurs nominales varient de 230 kV à 500 kV.
- Sous-station
- Accessoires de bus en aluminium
Les cosses d'extrémité de bus en aluminium à sertir sont conçues pour se connecter à un tube de bus et transporter le courant total du tube de bus grâce à la technologie à sertir. Les plaquettes de connexion sont conformes aux normes NEMA. Ces accessoires varient de 230 à 500kV.
Coupleurs de compression en aluminium 230 kV,Connecteurs en T à compression en aluminium 230 kV,Connecteurs terminaux à Té de compression en aluminium 230 kV,Connecteurs à compression en aluminium de 230 kV,Coupleurs de tube de bus soudés en aluminium de 230 kV,Coudes de tubes bus soudés en aluminium 230 kV,Supports de tubes bus soudés en aluminium de 230 kV,Connecteurs en té et en V en aluminium soudé pour barres de 230 kV,Connecteurs de barres d'alimentation soudées en aluminium de 230 kV,Coupleurs soudés en aluminium pour bus de 230 kV entre tuyaux et câbles,Té soudé en aluminium pour tube de bus de 230 kV vers câble,Terminal de câble soudé en aluminium 230 kV,Bouchons d'extrémité soudés en aluminium de 230 kV,Tige de mise à la terre soudée en aluminium de 230 kV,Robinets à tube soudé en aluminium de 230 kV
1087
Cosses à sertir pour bus
Close
Cosses à sertir pour bus
Caractéristiques :
- Aluminium
- Raccord à compression à sertir
- Les plaquettes de connexion sont conformes aux normes NEMA
Les applications:
- Les valeurs nominales varient de 230 kV à 500 kV.
- Sous-station
- Accessoires de bus en aluminium
PRODUCT DESCRIPTION
Les cosses d'extrémité de bus en aluminium à sertir sont conçues pour se connecter à un tube de bus et transporter le courant total du tube de bus grâce à la technologie à sertir. Les plaquettes de connexion sont conformes aux normes NEMA. Ces accessoires varient de 230 à 500kV.
