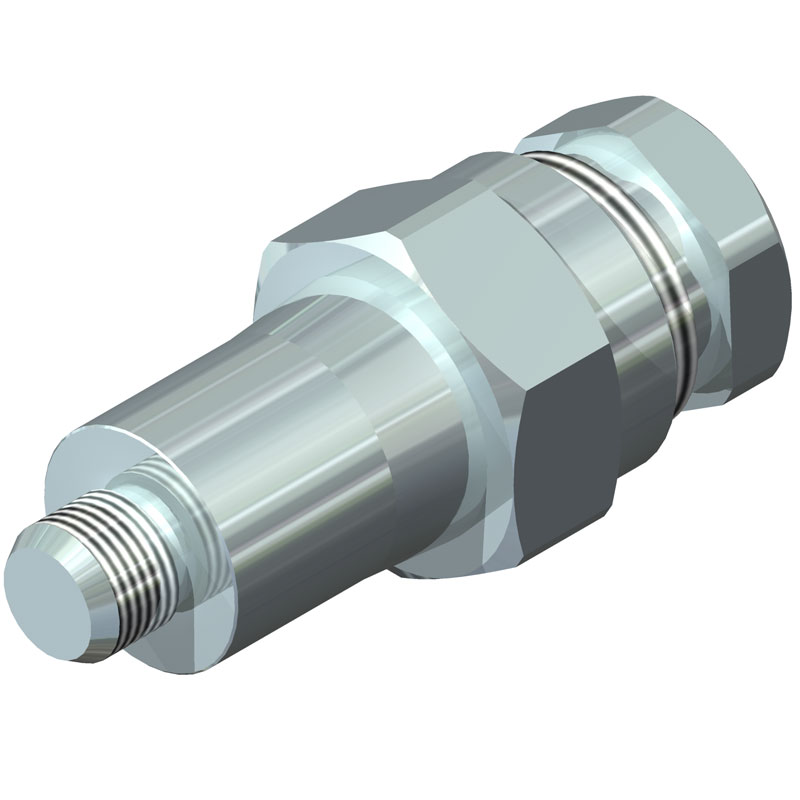

Un réceptacle de câble à haute résistance et haute conductivité pour fixer les câbles électriquement et mécaniquement aux positions de la prise MICON.
52a8df1c09764d8682f3d27d16f0da42
1 AFLglobal.com 1 (800) 890-8878 © 2011, AFL, all rights reserved. PP-3-00099, Revision 3, 10.27.2025 Specifications are subject to change without notice. 1 Network Underground A high strength, high conductivity cable receptacle for securing cables electrically and mechanically to the MICON outlet positions. Each size accommodates a wide range of cable sizes from maximum to a selected minimum size through use of Type C tapered compression sleeves. The turned edges, compactness, and close fit to the MICON outlets make possible a neat and easy taping. Type MA Cable Receptacle Ordering Information Catalog Number Maximum Cable Size Stud Size (S) Outlet Size* Dimensions in Inches A B C** D** L MA21 4/0 STR 5/8 - 18 NF-2 63 1 7/16 9/16 1 1/8 7/8 3 13/32 MA25 250 MCM 5/8 - 18 NF-2 63 1 11/16 9/16 1 3/16 15/16 3 21/32 MA30 300 MCM 5/8 - 18 NF-2 63 1 3/4 9/16 1 1/4 1 3 23/32 MA40 400 MCM 5/8 - 18 NF-2 63 1 13/16 9/16 1 3/8 1 1/8 3 25/32 MA50 500 MCM 5/8 - 18 NF-2 63 1 7/8 9/16 1 1/2 1 1/4 3 27/32 MA60 600 MCM 5/8 - 18 NF-2 63 1 15/16 9/16 1 1/2 1 1/4 3 29/32 MA80 800 MCM 7/8 - 14 NF-2 88 2 3/16 3/4 1 13/16 1 1/2 4 11/32 MA100 1000 MCM 7/8 - 14 NF-2 88 2 1/2 3/4 1 15/16 1 5/8 4 21/32 MA125 1250 MCM 1 - 1/8 - 12 NF-2 112 2 9/16 7/8 2 1/4 2 4 27/32 MA150 1500 MCM 1 - 1/8 - 12 NF-2 112 2 3/4 7/8 2 3/8 2 1/8 5 1/32 MA175 1750 MCM 1 - 1/8 - 12 NF-2 112 2 7/8 7/8 2 1/2 2 1/4 5 5/32 MA200 2000 MCM 1 - 1/8 - 12 NF-2 112 3 7/8 2 5/8 2 3/8 5 9/32 D C S B A L * MICON Outlet Size. ** Dimensions across hexagonal flats. Note • For Lock Washer, add "-LW" to end of catalog number AFL’s Dossert ® product line offers a wide range of substation accessories in low voltage up to 765 kV applications in bronze or aluminum materials.
Caractéristiques :
- Alliage de cuivre étamé
Les applications:
- Réseau souterrain
- Câble en cuivre
Un réceptacle de câble à haute résistance et haute conductivité pour fixer les câbles électriquement et mécaniquement aux positions de la prise MICON. Chaque taille s'adapte à une large gamme de tailles de câbles, de la taille maximale à une taille minimale sélectionnée, grâce à l'utilisation de manchons de compression coniques de type C. Les bords tournés, la compacité et l'adaptation aux prises MICON permettent une pose nette et facile.
