Le long maillon limiteur a une double fonction : il sert à la fois de coupleur de connexion et de fusible. La section fusible détermine les caractéristiques temps-courant de chaque taille.
52a8df1c09764d8682f3d27d16f0da42

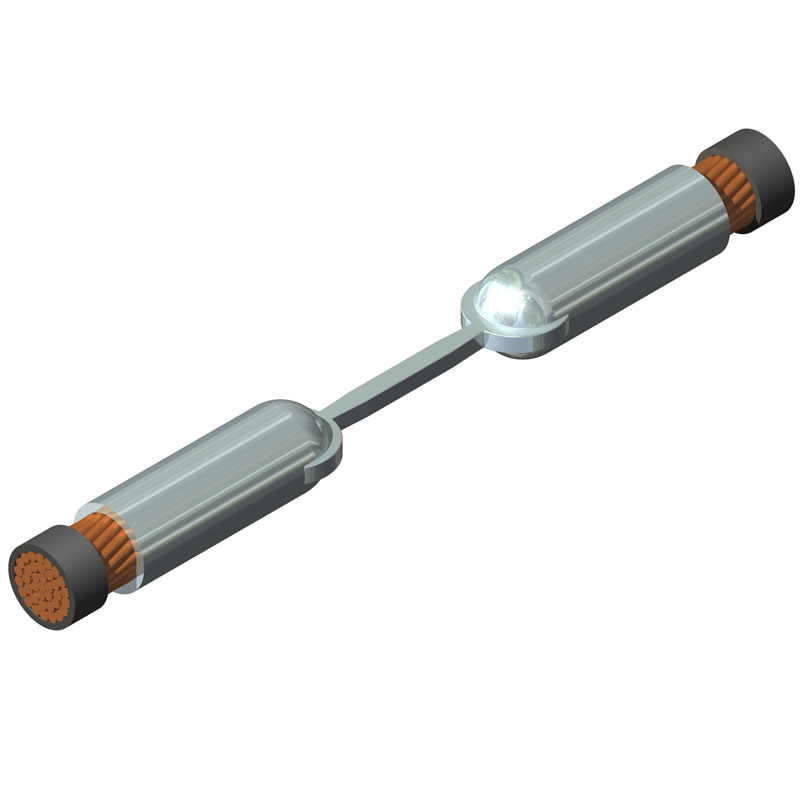

1 AFLglobal.com 1 (800) 890-8878 © 2011, AFL, all rights reserved. PP-3-00116, Revision 3, 11.12.2025 Specifications are subject to change without notice. 1 Network Underground The long limiter link has a dual function of serving as a connecting coupler as well as a fuse. The fusible section determines the time-current characteristics of each size. This is made to close tolerances to insure consistent conformity with the fusing time-current curves. The limiter will not clear the circuit on system overloads but will clear the circuit on faults severe enough to cause cable insulation damage. Type NRLA-PL3 Long Limiter Link for Paper Insulated Cable* L B B A Ordering Information Catalog Number Cable Size Indents in Cable Cocket Dimensions in inches A** B L NRLA21-PL3 4/0 STR 1 11/16 3 8 7/8 NRLA25-PL3 250 MCM 1 3/4 3 1/8 8 7/8 NRLA30-PL3 300 MCM 2 13/16 3 1/2 9 5/8 NRLA35-PL3 350 MCM 2 7/8 3 1/2 9 5/8 NRLA40-PL3 400 MCM 2 31/32 3 1/2 9 5/8 NRLA50-PL3 500 MCM 2 1 1/16 4 1/4 11 1/2 NRLA75-PL3 750 MCM 2 1 5/16 4 1/4 11 3/4 * Closed end of sockets are sealed to make sockets oil tight. ** Diameter AFL’s Dossert ® product line offers a wide range of substation accessories in low voltage up to 765 kV applications in bronze or aluminum materials.
Les applications:
- Réseau souterrain
- Câble en cuivre
Le long maillon limiteur a une double fonction : il sert à la fois de coupleur de connexion et de fusible. La section fusible détermine les caractéristiques temps-courant de chaque taille. Il est fabriqué avec des tolérances étroites pour assurer une conformité constante avec les courbes temps-courant de fusion. Le limiteur ne libère pas le circuit en cas de surcharge du système, mais il le libère en cas de défaut suffisamment grave pour endommager l'isolation du câble.
Manchon de compression conique C,Réceptacle à compression CKS,Manchon isolant pour borne de limiteur LLA 2P1,Connecteur crabe isolé CBR,Bornier du limiteur LLA 2P2,LLA 2PL123 Ensemble terminal du limiteur long,LLA 2PL3 Terminal du limiteur long,LLA2R123 LLA2P123 Ensemble de bornes de limiteur,LLA2R3 LLA2P3 Borne de l'écrêteur,Réceptacle de câble MA,Accouplement MICON MIC,Bouchons de sortie MICON P
