A utiliser avec l'ensemble limiteur MICON de type ML-R123, ML-P123 et ML-PL123, une coque moulée en composition composée de deux moitiés symétriques avec des doigts qui s'emboîtent.
e520e1308f3c4559a79cbdf2a1f5869f

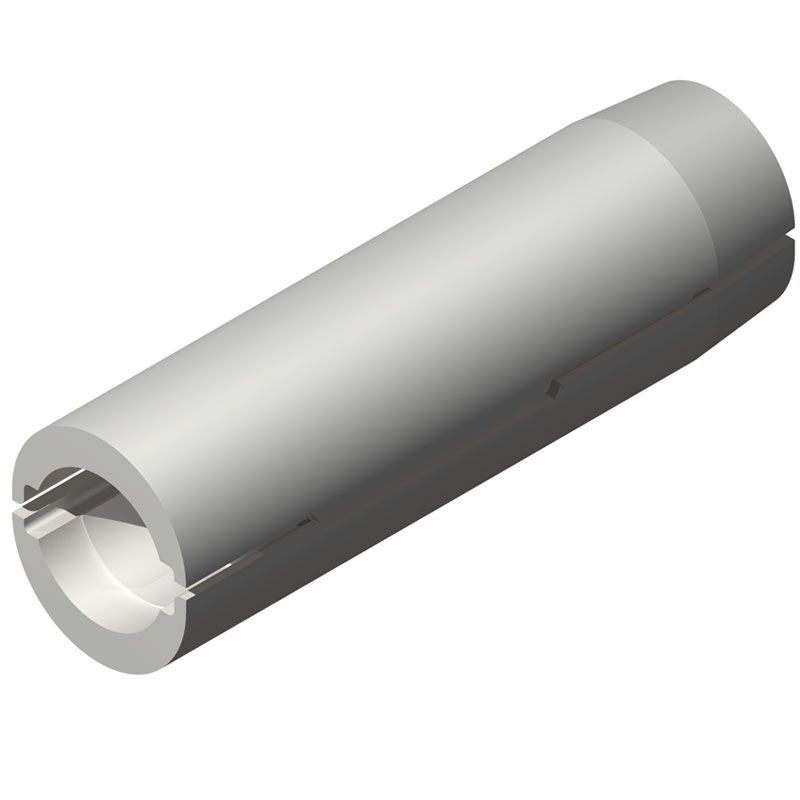

1 AFLglobal.com 1 (800) 890-8878 © 2011, AFL, all rights reserved. PP-3-00144, Revision 3, 11.25.2025 Specifications are subject to change without notice. 1 Network Underground A composition molded shell consisting of two symmetrical halves with interlocking fingers. Internal cavities and heat confining barriers permit fusible section of MICON limiter to clear circuit without damage to surrounding insulation. Two shells constitute a pair as illustrated and defined by pairs in catalog numbers. Shells may be ordered independently by pairs for replacement. Types ML-R2, ML-P2 Limiter Shell for Use with MICON Limiter Assembly Types ML-R123, ML-P123, and ML-PL123 L A Ordering Information Catalog Number Cable Range Dimensions in inches For Rubber Insulated Cable For Paper* Insulated Cable L A** ML21-R2 ML21-P2 4/0 STR 5 15/32 1 17/32 ML25-R2 ML25-P2 250 MCM 5 15/32 1 17/32 ML30-R2 ML40-P2 300-400 MCM 5 15/16 1 21/32 ML40-R2 ML40-P2 300-400 MCM 5 15/16 1 21/32 ML50-R2 ML50-P2 500 MCM 7 1/16 1 13/16 ML75-R2 ML75-P2 750 MCM 7 5/16 2 3/32 * For use with regular or long MICON limiter types ML-P3 and ML-PL3. ** Diameter AFL’s Dossert ® product line offers a wide range of substation accessories in low voltage up to 765 kV applications in bronze or aluminum materials.
Une coquille moulée en composition composée de deux moitiés symétriques avec des doigts qui s'emboîtent. Les cavités internes et les barrières de confinement de la chaleur permettent à la section fusible du limiteur MICON de libérer le circuit sans endommager l'isolation environnante. Deux coquilles constituent une paire comme illustré et défini par des paires dans les numéros de catalogue. Les coquilles peuvent être commandées indépendamment par paires pour le remplacement.
Manchon de compression conique C,Réceptacle à compression CKS,Manchon isolant pour borne de limiteur LLA 2P1,Connecteur crabe isolé CBR,Bornier du limiteur LLA 2P2,LLA 2PL123 Ensemble terminal du limiteur long,LLA 2PL3 Terminal du limiteur long,LLA2R123 LLA2P123 Ensemble de bornes de limiteur,LLA2R3 LLA2P3 Borne de l'écrêteur,Réceptacle de câble MA,Accouplement MICON MIC,Bouchons de sortie MICON P
