OPGW - AFL AlumaCore Optical Ground Wire est préféré pour son tube central en aluminium et ses tubes tampons en fibre optique à code couleur qui simplifient le processus d'épissure tout en assurant une protection optimale de la fibre ainsi qu'une fiabilité du produit à long terme.
06ee0a6fcd9d46348d864eb2c321f072
1 FIBER OPTIC CABLE © 2002, AFL, all rights reserved. PP-1-00002, Revision 10, 2.14.2024 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 Fiber Optic Cable Applications • Energy Market • Transmission • Right-of-Way • Topmost part of the structure (shield wire position) Features • Fiber counts up to 216 • Fiber bearing units similar to that of other fiber optic cable such as ADSS and underground cable • Splicer familiarity and less splicing prep time required • Aluminum pipe provides high crush resistance and good electrical performance • Ability to be sectionalized AlumaCore OPGW The AlumaCore Optical Ground Wire was AFL’s original OPGW design family dating back to 1984. OPGW provides all of the benefits of a traditional shield wire, such as providing short circuits a path to ground and protecting the circuits from lightning strikes, in addition to providing an optical pathway for communication. Cable Components Optical unit 4-position Core Aluminum clad steel wire Aluminum alloy wire Aluminum pipe continued Typical Designs FIBERS (MAX) OPGW SIZE FAULT CURRENT TOTAL CONDUCTOR AREA OVERALL DIAMETER APPROXIMATE WEIGHT APPROXIMATE RBS SAG10 CHART # MAX SHIP LENGTH (PER REEL TYPE) (kA)²sec in² mm² in mm lbs/ft kg/m lbs kgf WOOD ( m ) STEEL ( m ) 96 AC-64/528 68 0.1510 97.43 0.528 13.4 0.359 0.535 18,000 8,100 1-1450 6,580 7,000 96 AC-29/34/528 81 0.1510 97.43 0.528 13.4 0.281 0.418 12,000 5,440 1-1439 7,000 7,000 96 AC-74/552 81 0.1666 107.51 0.552 14.0 0.405 0.602 20,500 9,300 1-1453 5,820 7,000 96 AC-37/37/552 98 0.1666 107.51 0.552 14.0 0.306 0.455 13,000 6,000 1-1438 7,000 7,000 96 AC-71/571 95 0.1758 113.39 0.571 14.5 0.411 0.611 20,000 9,050 1-1461 5,780 7,000 96 AC-33/38/571 110 0.1758 113.39 0.571 14.5 0.323 0.478 13,250 6,000 1-1438 7,000 7,000 144 AC-86/646 151 0.2208 142.43 0.646 16.4 0.509 0.757 24,500 11,100 1-1461 4,640 6,600 144 AC-34/52/646 172 0.2208 142.43 0.646 16.4 0.417 0.621 17,250 7,800 1-1439 5,800 7,000 144 AC-129/724 239 0.2876 185.57 0.724 18.4 0.703 1.046 34,250 15,500 1-1453 3,360 4,700 144 AC-65/65/724 292 0.2876 185.57 0.724 18.4 0.530 0.789 21,900 9,900 1-1438 4,450 5,350
© 2002, AFL, all rights reserved. PP-1-00002, Revision 10, 2.14.2024 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 2 FIBER OPTIC CABLE Fiber Optic Cable AlumaCore OPGW Typical Designs (cont.) FIBERS (MAX) OPGW SIZE FAULT CURRENT TOTAL CONDUCTOR AREA OVERALL DIAMETER APPROXIMATE WEIGHT APPROXIMATE RBS SAG10 CHART # MAX SHIP LENGTH (PER REEL TYPE) (kA)²sec in² mm² in mm lbs/ft kg/m lbs kgf WOOD ( m ) STEEL ( m ) 216 AC-88/659 154 0.2242 144.65 0.659 16.7 0.516 0.768 25,000 11,250 1-1461 4,400 6,300 216 AC-39/50/659 179 0.2242 144.65 0.659 16.7 0.427 0.636 17,000 7,750 1-1438 5,500 6,300 216 AC-109/699 196 0.2565 165.50 0.699 17.75 0.623 0.928 30,800 13,900 1-1457 3,700 6,300 216 AC-47/62/699 230 0.2565 165.50 0.699 17.75 0.499 0.742 21,200 9,600 1-1455 4,700 6,300 216 AC-125/726 230 0.2813 181.48 0.726 18.4 0.6949 1.034 34,250 15,500 1-1453 3,400 6,000 216 AC-58/67/726 277 0.2813 181.48 0.726 18.4 0.5418 0.806 22,500 10,250 1-1439 4,300 6,000 This information denotes the input data needed for Sag10 ™ (sag and tension calculation) software. WIR files of all these catalog designs can be found on PLS-CADD web page. NOTES : Data contained in the table are approximations. Please reference the exact cable data sheet for the most up-to-date information. The designs above are only a sampling of the options available from AFL. Contact customer service for a cable designed to your exact specifications. Contact AFL for your customized OPGW solution. Qualifications GOVERNING BODY STANDARD CODE COMPONENT IEEE 1138 Cable IEC 60794-4 Cable TIA 598-D Fiber ASTM B415 B398 Alumium Clad Steel Wire (ACS wire) Alumium Alloy Wire Temperature Specifications TEMPERATURE RANGE Operation -40ºC to +85ºC Storage -50ºC to +85ºC Installation -30ºC to +85ºC Recommended Products for AlumaCore OPGW DESCRIPTION AFL NO. Fiber Optic Cable Accessories OPGW Bolted Deadend Refer to the Fiber Optic Cable Hardware catalog for specific AFL No. OPGW Mechanical Suspension Refer to the Fiber Optic Cable Hardware catalog for specific AFL No. SB01 Splice Enclosure Refer to the Fiber Optic Cable Hardware catalog for specific AFL No. Motion Control Stockbridge Vibration Damper Refer to the Transmission & Distribution catalog , Motion Control section , for specific AFL No.
Caractéristiques :
- Option privilégiée pour une manipulation et un épissage faciles
- Le tube en aluminium à paroi épaisse offre une excellente résistance à l'écrasement.
- Le tube hermétiquement fermé protège les fibres optiques
- Les brins de fils extérieurs sont sélectionnés pour optimiser les propriétés mécaniques et électriques.
- La sous-unité optique offre une protection mécanique et thermique exceptionnelle aux fibres.
- Les sous-unités optiques à code couleur diélectrique sont disponibles en nombre de fibres de 6, 8, 12, 18 et 24.
- La combinaison de plusieurs sous-unités permet d'obtenir un nombre de fibres allant jusqu'à 144.
Les applications:
- Pour l'utilisation par les services publics d'électricité sur les lignes de transmission à la place du fil de protection traditionnel.
- Pour les applications de modernisation où le fil de blindage existant doit être remplacé par du fil de fer OPGW.
- Pour les nouvelles lignes de transmission à la place du fil de blindage traditionnel
- Transmission de la voix, de la vidéo et des données
- Réseaux SCADA

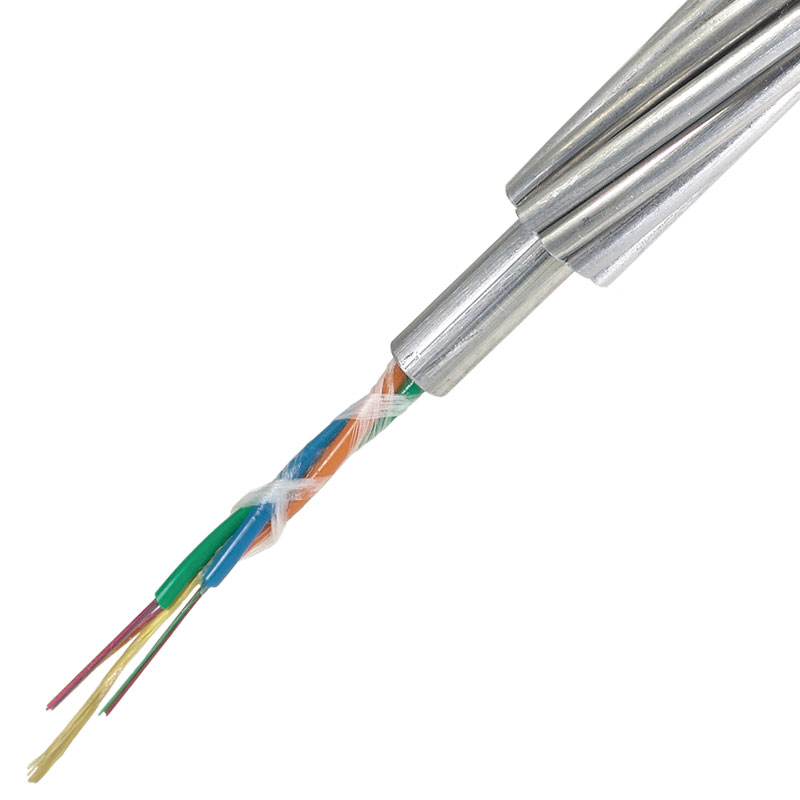

L'AFL AlumaCore OPGW (Optical Ground Wire) est préféré pour son tube central en aluminium et ses tubes tampons pour fibres optiques à code couleur qui simplifient le processus d'épissure tout en assurant une protection optimale des fibres ainsi qu'une fiabilité du produit à long terme.
Le fil de terre optique (OPGW) est un câble à double fonction. Il est conçu pour remplacer les traditionnels fils de terre statiques / blindés / sur les lignes de transmission aériennes . Il présente en outre l'avantage de contenir des fibres optiques qui peuvent être utilisées à des fins de télécommunications. L'OPGW doit être capable de résister aux contraintes mécaniques appliquées aux câbles aériens par des facteurs environnementaux tels que le vent et la glace. L'OPGW doit également être capable de gérer les défauts électriques sur la ligne de transmission en fournissant un chemin vers la terre sans endommager les fibres optiques sensibles à l'intérieur du câble.
AFL fabrique des fils de terre optiques depuis 1985, date à laquelle AlumaCore OPGW était notre seul produit. Il reste l'un des meilleurs vendeurs et le modèle préféré de nombreux services publics en raison de sa réputation de service fiable et de sa capacité de survie, même dans les conditions les plus difficiles. Ce produit a été déployé avec succès dans le monde entier, dans des climats allant de la toundra sibérienne aux forêts tropicales du Brésil. Les sous-unités optiques durables sont disponibles dans une configuration à structure serrée ou à tube libre. La structure serrée est l'option la plus robuste, suivie de près par les tubes tampons libres remplis de gel.
L'AFL travaillera avec vous sur votre application particulière pour déterminer quelle option est la meilleure pour vous compte tenu de votre nombre de fibres, des conditions climatiques et d'autres considérations.
Le câble OPGW est constitué d'une âme en fibre optique (avec plusieurs sous-unités en fonction du nombre de fibres) enfermée dans un tube en aluminium durci hermétiquement scellé et recouvert d'une ou plusieurs couches de fils en acier et/ou en alliage. L'installation est très similaire au processus utilisé pour installer les conducteurs, bien qu'il faille veiller à utiliser des poulies de taille appropriée afin de ne pas endommager ou écraser le câble. Après l'installation, lorsque le câble est prêt à être épissé, les fils sont coupés, exposant le tuyau central en aluminium qui peut facilement être coupé en anneau avec un outil de coupe de tuyau. Les sous-unités à code couleur sont préférées par la plupart des utilisateurs car elles rendent la préparation de la boîte d'épissure très simple.
En outre, AlumaCore OPGW est la solution idéale pour les clients qui cherchent à isoler ou à sectionner leur OPGW afin de minimiser les pertes en ligne. Pour plus de détails, demandez-nous plus d'informations sur cette application unique.
