L'AFL CentraCore OPGW (Optical Ground Wire) est préféré pour sa taille compacte et sa capacité à accueillir jusqu'à 96 fibres dans un diamètre de 12 mm seulement. Son petit profil offre une solution exceptionnelle aux problèmes de diamètre et de poids sur de nombreux pylônes de transmission surchargés d'aujourd'hui où un fil de blindage existant doit être remplacé par un câble OPGW.
06ee0a6fcd9d46348d864eb2c321f072
FIBER OPTIC CABLE Fiber Optic Cable © 2002, AFL, all rights reserved. PP-1-00006, Revision 10, 2.23.2023 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 1 CentraCore OPGW OPGW provides all of the benefits of a traditional shield wire, such as providing short circuits a path to ground and protecting the circuits from lightning strikes, in addition to providing an optical pathway for communication. The CentraCore design family can provide these features in a compact, light weight, high fiber density OPGW. Features • Fiber counts up to 96 • Light weight and compact yet robust design offering high fiber density • Central stainless steel tube housing the the fibers inserted into an aluminum pipe provides crush resistance and thermal protection for fibers Applications • Energy Market • Transmission • Right-of-Way • Topmost part of the structure (shield wire position) Cable Components continued Optical unit Aluminum clad steel wire Aluminum alloy wire Aluminum pipe Stainless steel tube Typical Designs FIBERS (MAX) OPGW SIZE FAULT CURRENT TOTAL CONDUCTOR AREA OVERALL DIAMETER WEIGHT APPROXIMATE RBS SAG10 CHART # MAX SHIP LENGTH (PER REEL TYPE) (KA)²SEC IN² MM² IN MM LBS/FT KG/M LBS KGF WOOD (M) STEEL (M) 48 CC-57/465 43 0.1248 80.52 0.465 11.80 0.314 0.467 16,250 7,400 1-1421 7000 7000 48 CC-29/29/465 54 0.1248 80.52 0.465 11.80 0.238 0.354 10,500 4,700 1-1455 7000 7000 48 CC-54/472 53 0.1334 86.09 0.472 12.00 0.316 0.470 15,750 7,100 1-1450 7000 7000 48 CC-27/27/472 63 0.1334 86.09 0.472 12.00 0.244 0.362 10,000 4,600 1-1438 7000 7000 48 CC-72/504 58 0.1482 95.64 0.504 12.80 0.382 0.568 20,500 9,300 1-1442 6350 7000 48 CC-32/40/504 73 0.1482 95.64 0.504 12.80 0.296 0.441 13,750 6,300 1-1440 7000 7000 48 CC-75/528 77 0.1663 107.28 0.528 13.40 0.411 0.612 21,500 9,700 1-1453 5950 7000 48 CC-38/38/528 96 0.1663 107.28 0.528 13.40 0.310 0.462 13,750 6,200 1-1439 7000 7000 72 CC-54/472 51 0.1318 85.01 0.472 12.00 0.316 0.470 15,750 7,100 1-1457 7000 7000 72 CC-27/27/472 61 0.1318 85.01 0.472 12.00 0.243 0.362 10,000 4,600 1-1438 7000 7000 72 CC-63/507 71 0.1547 99.80 0.507 12.90 0.367 0.546 18,250 8,300 1-1450 6650 7000 72 CC-32/32/507 85 0.1547 99.80 0.507 12.90 0.282 0.420 11,750 5,300 1-1438 7000 7000
© 2002, AFL, all rights reserved. PP-1-00006, Revision 10, 2.23.2023 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 2 FIBER OPTIC CABLE Fiber Optic Cable Premise Cable CentraCore OPGW Contact AFL for your customized OPGW solution. Typical Designs (cont.) FIBERS (MAX) OPGW SIZE FAULT CURRENT TOTAL CONDUCTOR AREA OVERALL DIAMETER WEIGHT APPROXIMATE RBS SAG10 CHART # MAX SHIP LENGTH (PER REEL TYPE) (KA)²SEC IN² MM² IN MM LBS/FT KG/M LBS KGF WOOD (M) STEEL (M) 72 CC-75/528 75 0.1646 106.20 0.528 13.40 0.410 0.611 21,500 9,700 1-1421 5950 7000 72 CC-38/38/528 94 0.1646 106.20 0.528 13.40 0.310 0.461 13,750 6,200 1-1455 7000 7000 96 CC-65/500 51 0.1393 89.86 0.500 12.70 0.385 0.573 18,900 8,600 1-1442 4800 4800 96 CC-30/36/500 64 0.1393 89.86 0.500 12.70 0.306 0.456 12,750 5,800 1-1440 4800 4800 96 CC-75/528 62 0.1550 100.00 0.528 13.40 0.431 0.641 21,500 9,800 1-1442 4800 4800 96 CC-38/38/528 81 0.1550 100.00 0.528 13.40 0.331 0.492 14,000 6,300 1-917 4800 4800 96 CC-86/563 86 0.1803 116.31 0.563 14.30 0.488 0.726 24,500 11,100 1-1425 4800 4800 96 CC-34/51/563 106 0.1803 116.31 0.563 14.30 0.340 0.591 17,400 7,900 1-1460 4800 4800 This information denotes the input data needed for Sag10 ™ (sag and tension calculation) software. WIR files of all these catalog designs can be found on PLS-CADD web page. NOTES : Data contained in the table are approximations. Please reference the exact cable data sheet for the most up-to-date information. The designs above are only a sampling of the options available from AFL. Contact customer service for a cable designed to your exact specifications. Qualifications GOVERNING BODY STANDARD CODE COMPONENT IEEE 1138 Cable IEC 60794-4 Cable TIA 598-D Fiber ASTM B415 Alumium Clad Steel Wire (ACS wire) Temperature Specifications TEMPERATURE RANGE Operation -40ºC to +85ºC Storage -50ºC to +85ºC Installation -30ºC to +85ºC Recommended Products for CentraCore OPGW DESCRIPTION AFL NO. Fiber Optic Cable Accessories OPGW Bolted Deadend Refer to the Fiber Optic Cable Hardware catalog for specific AFL No. OPGW Mechanical Suspension Refer to the Fiber Optic Cable Hardware catalog for specific AFL No. SB01 Splice Enclosure Refer to the Fiber Optic Cable Hardware catalog for specific AFL No. Motion Control Stockbridge Vibration Damper Refer to the Transmission & Distribution catalog , Motion Control section , for specific AFL No.
Caractéristiques :
- Nombre de fibres jusqu'à 96 dans un produit de même diamètre
- Le petit diamètre et le faible poids réduisent l'impact de la mise à niveau
- Les tubes en acier inoxydable soudés au laser et hermétiquement scellés offrent une protection mécanique et thermique aux fibres.
- Les tubes en aluminium à paroi épaisse offrent une résistance à l'écrasement et augmentent la valeur nominale du courant de défaut.
- Les brins de fils extérieurs sont sélectionnés pour optimiser les propriétés mécaniques et électriques.
- Les fibres sont regroupées par paquets de 12 pour faciliter la préparation de l'épissure.
Les applications:
- Pour l'utilisation par les services publics d'électricité sur les lignes de transmission à la place du fil de protection traditionnel.
- Pour les applications de modernisation où le fil de blindage existant doit être remplacé par du fil de fer OPGW.
- Pour les nouvelles lignes de transmission à la place du fil de blindage traditionnel
- Transmission de la voix, de la vidéo et des données
- Réseaux SCADA
- Location de fibres noires

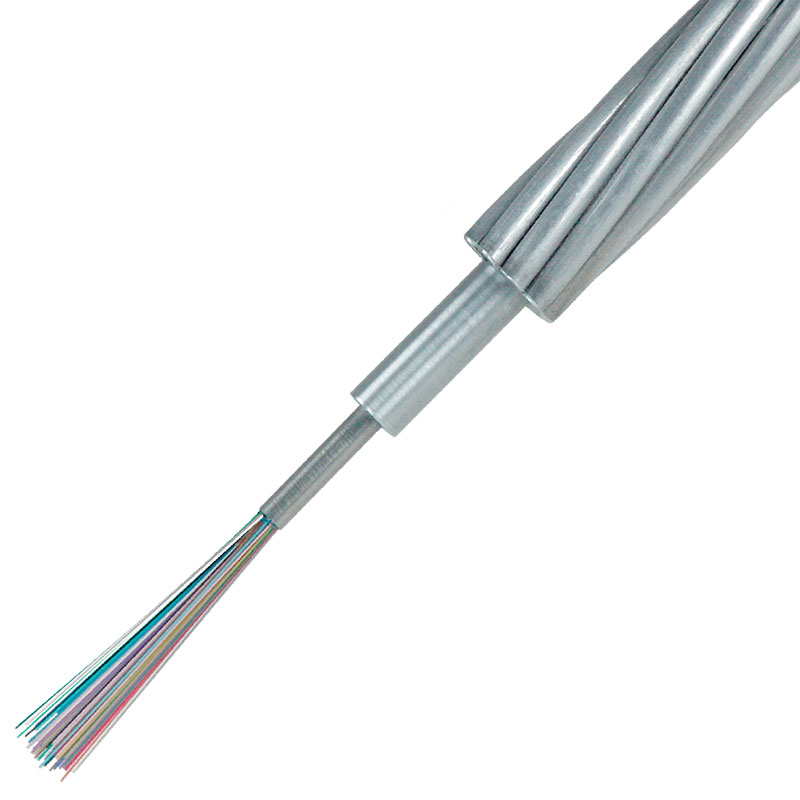

Le fil de terre optique CentraCore d'AFL est préféré pour sa taille compacte et sa capacité à loger jusqu'à 96 fibres dans un diamètre de 12 mm seulement. Son profil réduit offre une solution exceptionnelle aux problèmes de diamètre et de poids sur de nombreux pylônes de transmission surchargés d'aujourd'hui’où un fil de blindage existant doit être remplacé par un câble OPGW. Avec le tube en acier inoxydable porteur de fibres solidement protégé dans un tube en aluminium durci puis recouvert d'une ou plusieurs couches de fils en acier et/ou en alliage recouverts d'aluminium, cette conception condensée offre une configuration plus robuste que les options avec seulement un tube en acier inoxydable nu recouvert de fils.
Le fil de terre optique (OPGW) est un câble à double fonction. Il est conçu pour remplacer les traditionnels fils statiques / de blindage / de terre sur les lignes de transmission aériennes . Il présente en outre l'avantage de contenir des fibres optiques qui peuvent être utilisées à des fins de télécommunications. L'OPGW doit être capable de résister aux contraintes mécaniques appliquées aux câbles aériens par des facteurs environnementaux tels que le vent et la glace. L'OPGW doit également être capable de gérer les défauts électriques sur la ligne de transmission en fournissant un chemin vers la terre sans endommager les fibres optiques sensibles à l'intérieur du câble.
AFL fabrique des fils de terre optiques depuis 1985 et a fourni des centaines de milliers de kilomètres de câbles depuis sa création. CentraCore OPGW a été développé par AFL comme un mélange “” de l'expertise de nos autres conceptions de câble. Il reprend la technologie des tubes en acier inoxydable d'AFL’
utilisée dans la famille HexaCore OPGW et l'associe à la capacité d'étirage des tubes en aluminium d'AFL’utilisée dans la famille AlumaCore OPGW. Un tube en acier inoxydable porteur de fibres est encastré dans un tube en aluminium à paroi épaisse, ce qui lui confère la durabilité nécessaire à l'installation et aux performances à long terme, tout en ajoutant une couche d'aluminium conductrice qui augmente la capacité de courant de défaut de la conception à profil réduit. Les fibres sont regroupées en paquets de 12 avec des fils codés par couleur pour identifier les différents paquets ;La séquence de couleurs standard (bleu, orange, vert, brun, etc.) est utilisée pour les fibres individuelles ainsi que pour les fils identifiant les paquets.
Une autre caractéristique positive de la conception CentraCore est que le câble et le matériel peuvent rester cohérents même si le nombre de fibres peut varier. La famille CentraCore permet à l'utilisateur de modifier le nombre de fibres jusqu'à 96 sans avoir d'impact sur le profil ou le diamètre global du câble’. Que le besoin soit de 48 fibres aujourd'hui et de 96 fibres demain, en choisissant une option CentraCore, un service public peut s'assurer que le diamètre de son câble et donc le matériel de fixation associé ne changera jamais. Ainsi, un service public peut réduire considérablement la quantité de pièces de rechange nécessaires pour les différents câbles de comptage des fibres, car tous les câbles sont de la même taille.
