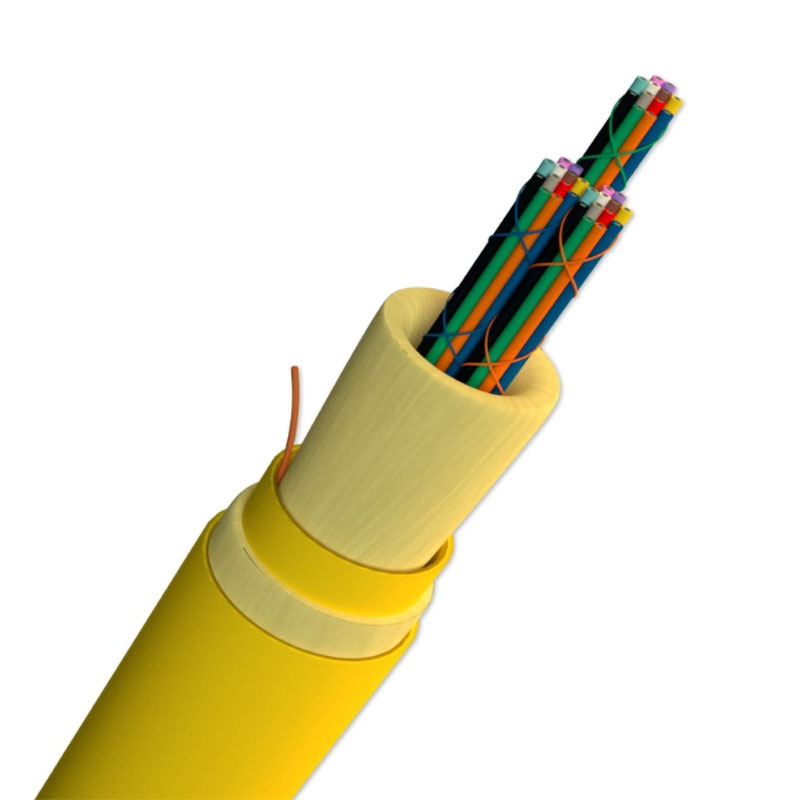

AFL Ruggedized MicroCore avec la technologie SpiderWeb Ribbon (SWR®) est la prochaine génération de maximisation de la densité des fibres dans la gamme de câbles à fibres optiques haute densité pour centres de données d'AFL.
c154802f01ef4a4bac5d674b31340fc8,d0ee23e16b6a4bb588c767aff4766515
1 FIBER OPTIC CABLE Fiber Optic Cable © 2019, AFL, all rights reserved. PP-1-00157, Revision 5, 9.27.2022 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 continued A Cable Components Applications • Headend termination to a fiber "backbone" • Termination of fiber rack systems • Intra-building "backbones" • MTP/MPO or MTP to breakout terminations Features • SpiderWeb Ribbon (SWR) optical fiber technology • Fiber counts 12 to 144 • Plenum or LSZH Riser options • Flame-rated jacket • All aramid tensile strength members around core cable for ease of attaching pulling-eye; aramid within core for use with MT termination • Installation tension rating of 150 lbs. Sub-unit Outer Jacket Aramid yarn for pull strength SWR Ruggedized 12 fiber SWR units Sub-unit Outer Jacket Aramid yarn for pull strength SWR Ruggedized 48 fiber Ruggedized MicroCore ® Cable with SpiderWeb Ribbon ® Technology AFL Ruggedized MicroCore with SpiderWeb Ribbon (SWR ® ) Technology is the next generation of maximizing fiber density in AFL’s line of high density data center cables. Ruggedized MicroCore is an industry-leading alternative to a traditional inside plant central loose tube ribbon cable. SWR technology eliminates concerns associated with edge fiber stresses due to preferential bend of encapsulated ribbons. These cables consists of an OFNP/FT6 (NFPA 262) or LSZH (including ONFR-LS/FT4), flame-rated outer jacket with an installation tension rating of 150 lbs. qualified to meet and exceed the requirements of the latest Telcordia GR-409-CORE inside plant cabling requirements. SWR Fiber Specifications CORE SIZE/FIBER TYPE ISO/ IEC MAXIMUM ATTENUATION (dB/km) OVERFILL LAUNCH MIN. BANDWIDTH (MHz•km) EMB c (MHz•km) GIGABIT ETHERNET MAX. LINK DISTANCE (meters) 10 GIGABIT ETHERNET MAX. LINK DISTANCE (meters) 850 nm 1300 nm 1550 nm 850 nm 1300 nm 850 nm 1300 nm 850 nm 1300 nm (P) AFL Bend-Insensitive Single-mode (ITU G.652.D/G.657.A1) OS2 N/A 0.5 0.5 N/A N/A N/A N/A 5,000 N/A 10,000
© 2019, AFL, all rights reserved. PP-1-00157, Revision 5, 9.27.2022 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 2 FIBER OPTIC CABLE Fiber Optic Cable Premise Cable Temperature Specifications TEMPERATURE RANGE PLENUM LSZH INSTALLATION 0°C to +60°C 0°C to +60°C OPERATION 0°C to +70°C -20°C to +70°C STORAGE -40°C to +70°C -40°C to +70°C Contact AFL for further details. Qualifications GOVERNING BODY STANDARD CODE COMPONENT NFPA 262 (ONFP) / FT6 Plenum Jacket IEC 60332, 60754, 61034 LSZH/ONFR-LS Jacket Telcordia GR-409-CORE Jacket EIA/TIA 568 Jacket ICEA Jacket RoHS REACH Jacket Ordering Information NO. OF FIBERS AFL NO. SINGLE-MODE PLENUM LSZH 12 RQ012P301##R RE012P301##R 24 RQ024P301##R RE024P301##R 36 RQ036P381##R RE036P381##R 48 RQ048P401##R RE048P401##R 72 RQ072P451##R RE072P481##R 96 RQ096P581##R RE096P581##R 108 RQ108P621##R RE108P621##R 120 RQ120P721##R RE120P721##R 144 RQ144P721##R RE144P721##R # Outer Jacket Color – Replace hashtag (#) in AFL number with number in the Cable Jacket Color table below. Ruggedized MicroCore ® Cable with SpiderWeb ® Ribbon Technology Mechanical Data NO. OF FIBERS NOMINAL DIAMETER inches (mm) NOMINAL SUB-UNIT DIAMETER inches (mm) WEIGHT lbs/1000 ft (kg/km) TENSION lbs (N) BENDING RADIUS inches (cm) INSTALLATION LONG TERM INSTALLATION LONG TERM 12 0.19 (4.8) 0.12 (3.0) 15 (22) 150 (660) 45 (200) 2.9 (7.2) 1.9 (4.8) 24 0.19 (4.8) 0.12 (3.0) 15 (22) 150 (660) 45 (200) 2.9 (7.2) 1.9 (4.8) 36 0.22 (5.6) 0.15 (3.8) 21 (31) 150 (660) 45 (200) 3.3 (8.4) 2.2 (5.6) 48 0.22 (5.6) 0.15 (3.8) 22 (32) 150 (660) 45 (200) 3.3 (8.4) 2.2 (5.6) 72 0.25 (6.4) 0.19 (4.8) 30 (45) 150 (660) 45 (200) 3.8 (9.6) 2.5 (6.4) 96 0.31 (7.8) 0.23 (5.8) 44 (65) 150 (660) 45 (200) 4.7 (11.7) 3.1 (7.8) 108 0.35 (9.0) 0.24 (6.2) 58 (86) 150 (660) 45 (200) 5.3 (13.5) 3.5 (9.0) 120 0.39 (10.0) 0.28 (7.2) 73 (109) 150 (660) 45 (200) 5.9 (15.0) 3.9 (10.0) 144 0.39 (10.0) 0.28 (7.2) 74 (110) 150 (660) 45 (200) 5.9 (15.0) 3.9 (10.0) Cable Jacket Color Options 1 - Blue 8 - Black 2 - Orange 9 - Yellow 3 - Green A - Violet 4 - Brown B - Rose 5 - Slate C - Aqua 6 - White K - Erika Violet (RAL 4003) 7 - Red
Caractéristiques :
- Technologie de fibre optique à ruban en toile d'araignée (SWR)
- Nombre de fibres de 12 à 144
- Gaine ignifugée
- Tous les éléments de résistance à la traction en aramide autour de l'âme du câble pour faciliter la fixation de l'œillet de tirage ; aramide à l'intérieur de l'âme pour utilisation avec la terminaison MT.
- Résistance à la tension d'installation de 150 lb
- Plenum, LSZH
- RQ, RE
Les applications:
- Terminaison de tête de réseau vers un "backbone" en fibre optique
- Terminaison des systèmes de rack à fibre
- Backbones intra-bâtiment
- Terminaisons MTP/MPO ou MTP vers breakout
AFL Ruggedized MicroCore with SpiderWeb Ribbon (SWR®) Technology est la prochaine génération de maximisation de la densité des fibres dans la gamme de câbles haute densité pour centres de données d'AFL’. Le MicroCore durci est une alternative de premier plan à un câble ruban traditionnel à tube lâche en usine centrale. La technologie SWR élimine les problèmes liés aux contraintes sur les fibres de bord dues à la courbure préférentielle des rubans encapsulés.
Ces câbles sont constitués d'une gaine extérieure ignifugée OFNP/FT6 (NFPA 262) ou LSZH (y compris ONFR-LS/FT4), avec un indice de tension d'installation de 150 lb, qualifiée pour satisfaire et dépasser les exigences de la dernière norme Telcordia GR-409-CORE relative au câblage intérieur des centrales.
