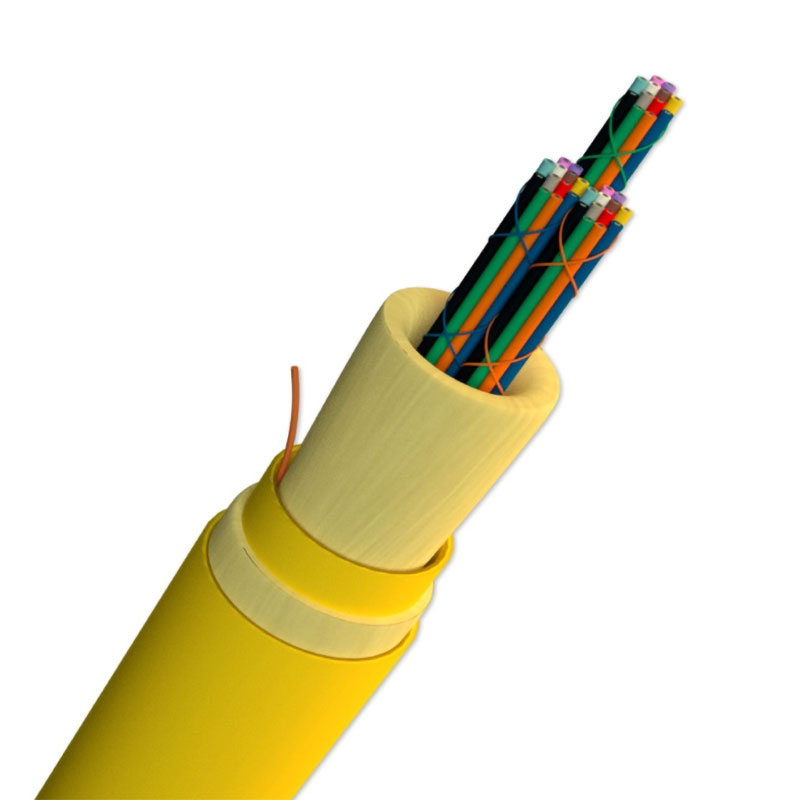

AFL Ruggedized MicroCore est la prochaine génération de maximisation de la densité des fibres dans la gamme de câbles à fibres optiques haute densité pour centres de données d'AFL.
c154802f01ef4a4bac5d674b31340fc8,d0ee23e16b6a4bb588c767aff4766515
1 FIBER OPTIC CABLE Fiber Optic Cable © 2019, AFL, all rights reserved. PP-1-00156, Revision 4, 9.27.2022 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 continued A Ruggedized MicroCore ® Cable AFL Ruggedized MicroCore is the next generation of maximizing fiber density in AFL’s line of high density data center cables. Ruggedized MicroCore in an industry leading alternative to a traditional inside plant central loose tube ribbon cable. Ruggedized MicroCore with bare fiber eliminates concerns associated with edge fiber stresses due to preferential bend of encapsulated ribbons. These cables consist of an OFNP/FT6 (NFPA 262) or LSZH (including ONFR-LS/FT4) flame- rated outer jacket with an installation tension rating of 150 lbs. qualified to meet and exceed the requirements of the latest Telcordia GR-409-CORE inside plant cabling requirements. Cable Components Applications • Headend termination to a fiber "backbone" • Termination of fiber rack systems • Intra-building "backbones" • MTP/MPO or MTP to breakout terminations Features • Fiber counts 8 to 72 • Plenum or LSZH Riser options • Flame rated • Installation tension rating of 150 lbs. Sub-unit Outer Jacket Aramid yarn for pull strength Sub-unit Outer Jacket Aramid yarn for pull strength String-bound fiber bundles Ruggedized 12 fiber Ruggedized 48 fiber Fiber Specifications CORE SIZE/FIBER TYPE ISO/ IEC MAXIMUM ATTENUATION (dB/km) OVERFILL LAUNCH MIN. BANDWIDTH (MHz•km) EMBC (MHz•km) GIGABIT ETHERNET MAX. LINK DISTANCE (meters) 10 GIGABIT ETHERNET MAX. LINK DISTANCE (meters) 850 nm 1300 nm 1550 nm 850 nm 1300 nm 850 nm 1300 nm 850 nm 1300 nm (6) 62.5 Giga-Link ™ 300 OM1 3.5 1.2 N/A 200 600 N/A 300 550 32 — (5) 50 Giga-Link ™ 600 OM2 3.5 1.5 N/A 500 500 N/A 600 600 82 — (L) 50 Laser-Link 300 OM3 3.0 1.2 N/A 1,500 500 2,000 1,000 550 300 — (C) 50 Laser-Link 550 OM4 3.0 1.2 N/A 3,500 500 4,700 1,040 550 550 — (W) AFL Wideband Multimode OM5 3.0 1.2 N/A 3,500 500 4,700 1,040 550 550 — (9) Single-mode (ITU G.652.D/G.657.A1) OS2 N/A 0.5 0.5 N/A N/A N/A N/A 5,000 N/A N/A
© 2019, AFL, all rights reserved. PP-1-00156, Revision 4, 9.27.2022 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 2 FIBER OPTIC CABLE Fiber Optic Cable Premise Cable Ordering Information NO. OF FIBERS AFL NO. NOMINAL DIAMETER inches (mm) NOMINAL SUB-UNIT DIAMETER inches (mm) WEIGHT lbs/1000 ft (kg/km) TENSION lbs (N) BENDING RADIUS inches (cm) PLENUM LSZH INSTALLATION LONG TERM INSTALLATION LONG TERM 8 RQ008 301##B RE008 301##B 0.19 (4.8) 0.12 (3.0) 15 (22) 150 (660) 45 (200) 2.9 (7.2) 1.9 (4.8) 12 RQ012 301##B RE012 301##B 0.19 (4.8) 0.12 (3.0) 15 (22) 150 (660) 45 (200) 2.9 (7.2) 1.9 (4.8) 16 RQ016 301##B RE016 301##B 0.19 (4.8) 0.12 (3.0) 15 (22) 150 (660) 45 (200) 2.9 (7.2) 1.9 (4.8) 24 RQ024 301##B RE024 301##B 0.19 (4.8) 0.12 (3.0) 15 (22) 150 (660) 45 (200) 2.9 (7.2) 1.9 (4.8) 32 RQ032 381##B RE032 381##B 0.22 (5.6) 0.15 (3.8) 19 (29) 150 (660) 45 (200) 3.3 (8.4) 2.2 (5.6) 36 RQ036 381##B RE036 381##B 0.22 (5.6) 0.15 (3.8) 21 (31) 150 (660) 45 (200) 3.3 (8.4) 2.2 (5.6) 48 RQ048 401##B RE048 401##B 0.22 (5.6) 0.16 (4.0) 22 (32) 150 (660) 45 (200) 3.3 (8.4) 2.2 (5.6) 64 RQ064 451##B RE064 451##B 0.24 (6.2) 0.18 (4.5) 28 (42) 150 (660) 45 (200) 3.6 (9.3) 2.4 (6.2) 72 RQ072 451##B RE072 481##B 0.25 (6.4) 0.19 (4.8) 30 (45) 150 (660) 45 (200) 3.8 (9.6) 2.5 (6.4) Fiber Types – Replace asterisk ( ) in AFL number with number in the Fiber Specifications table on previous page. # Outer Jacket Color – Replace hashtag (#) in AFL number with number in the Cable Jacket Color table below. Ruggedized MicroCore ® Cable Cable Jacket Color Options 1 - Blue 8 - Black 2 - Orange 9 - Yellow (SM) 3 - Green A- Violet 4 - Brown B - Rose 5 - Slate C - Aqua (OM3 and OM4) 6 - White K - Erika Violet (OM4) 7 - Red L - Lime Temperature Specifications TEMPERATURE RANGE PLENUM LSZH INSTALLATION - 0°C to +60°C - 0°C to +60°C OPERATION - 0°C to +70°C - 20°C to +70°C STORAGE - 40°C to +70°C - 40°C to +70°C Contact AFL for further details. Qualifications GOVERNING BODY STANDARD CODE COMPONENT NFPA 262 (ONFP) / FT6 Jacket IEC 60332, 60754, 61034 LSZH/ONFR-LS Jacket Telcordia GR-409-CORE Jacket EIA/TIA 568 Jacket ICEA Jacket RoHS REACH Jacket
Caractéristiques :
- Nombre de fibres de 8 à 72
- Options Plenum ou Riser LSZH
- Résistance à la flamme
- Tension d'installation de 150 lvrs.
Les applications:
- Terminaison de tête de réseau vers un "backbone" en fibre optique
- Terminaison des systèmes de rack à fibre
- Backbones intra-bâtiment
- Terminaisons MTP/MPO ou MTP vers breakout
AFL Ruggedized MicroCore est la prochaine génération de maximisation de la densité des fibres dans la gamme de câbles à fibres optiques haute densité pour centres de données d'AFL’. Le MicroCore durci est une alternative de premier plan à un câble ruban traditionnel à tube libre dans une usine centrale. Le MicroCore durci avec fibre nue élimine les problèmes associés aux contraintes sur les fibres de bord dues à la courbure préférentielle des rubans encapsulés. Ces câbles sont constitués d'une gaine extérieure ignifugée OFNP/FT6 (NFPA 262) ou LSZH (y compris ONFR-LS/FT4) avec une tension nominale d'installation de 150 lb, qualifiée pour satisfaire et dépasser les exigences de la dernière norme Telcordia GR-409- CORE relative au câblage intérieur des installations.
