Les câbles à fibres optiques MicroCore® pour locaux sous-équipés sont idéaux pour les installations de locaux à haute performance en fibre 12-144 où l'espace est compté.
c154802f01ef4a4bac5d674b31340fc8,d0ee23e16b6a4bb588c767aff4766515
1 FIBER OPTIC CABLE Fiber Optic Cable © 2006, AFL, all rights reserved. PP-1-00065, Revision 11, 9.27.2022 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 continued Sub-unitized Premise MicroCore ® 3.0 Base-12 Sub-unitized Premise MicroCore Cables are ideal for 12-144 fiber high performance premise installations where space is a premium. The round cross-sectional building blocks combine to provide a tight package, while enabling high density architecture. Each 12-fiber sub-unit consists of 250 μm colored fibers and aramid strength members enclosed by a high performance jacket. The sub-units are designed to be independently routed in FMS systems. Applications • In-building cable runs where space is a premium • Trunk applications where flexibility and small required bend radius are needed to route cable. • High density cable areas like Data Centers and Central Offices • Lower cost cable runs where easy handling of tight buffered fibers not needed because cable will be spliced to factory terminated pigtails • Trunk cables where MTP can be directly terminated on subunits Cable Components Features • High performance PVC or LSZH outer jackets available • No preferential bend typically found in stacked ribbon designs • Small diameter/superior bend performance • Aramid tensile strength members within sub-units • Sub-units are suitable for direct termination with round boot MTP aramid yarn colored fiber outer jacket 12 fiber sub-unit, Q E 24, 36 and 48 fiber, Q E sub-unit outer jacket aramid yarn for pull strength ripcord 24-60 fiber center member outer jacket sub-unit 72 fiber, Q E center member outer jacket sub-unit ripcord 96 fiber, Q E center member outer jacket sub-unit ripcord 144-9 fiber, Q E center member outer jacket sub-unit ripcord 144 fiber center member outer jacket sub-unit ripcord ripcord Key: Q=Plenum, E=LSZH A
© 2006, AFL, all rights reserved. PP-1-00065, Revision 11, 9.27.2022 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 2 FIBER OPTIC CABLE Fiber Optic Cable Premise Cable Temperature Specifications LSZH AND PLENUM RISER INSTALLATION 0°C to +70°C -10°C to +70°C OPERATION 0°C to +70°C -10°C to +70°C STORAGE -40°C to +70°C -40°C to +70°C Contact AFL for further details. Qualifications GOVERNING BODY STANDARD CODE COMPONENT NFPA 262 Plenum Jacket UL 1666 Riser Jacket IEC 60754-2, 61034-2, 60332-3-24 LSZH/ONFR-LS Jacket Telcordia GR-409-CORE Jacket EIA/TIA 568-B3 Jacket ICEA S-83-596 Jacket RoHS 2002/95/EC Jacket Sub-unitized Premise MicroCore ® 3.0 Base-12 Mechanical Data AFL NO. FIBER COUNT NOMINAL DIAMETER WEIGHT TENSION BENDING RADIUS lbs (N) inches (cm) PLENUM LSZH inches (mm) lbs/1000 ft (kg/km) INSTALLATION LONG TERM INSTALLATION LONG TERM GQ024 301##B:C4C GE024 301##B:C4C 24 0.38 (9.7) 54 (80) 150 (660) 45 (198) 5.7 (15.5) 3.8 (9.7) GQ036 301##B:C4C GE036 301##B:C4C 36 0.38 (9.7) 54 (80) 150 (660) 45 (198) 5.7 (15.5) 3.8 (9.7) GQ048 301##B:C4C GE048 301##B:C4C 48 0.38 (9.7) 54 (80) 150 (660) 45 (198) 5.7 (15.5) 3.8 (9.7) GQ072 301##B:C6C GE072 301##B:C6C 72 0.44 (11.1) 84 (125) 150 (660) 45 (198) 6.6 (16.8) 4.4 (11.1) GQ096 301##B:C8C GE096 301##B:C8C 96 0.52 (13.3) 118 (175) 150 (660) 45 (198) 7.8 (19.8) 5.2 (13.3) GQ144 301##B:CCC GE144 301##B:CCC 144 0.59 (14.9) 124 (185) 150 (660) 45 (198) 5.8 (14.9) 8.8 (22.4) Cable Jacket Color Options 1 - Blue 4 - Brown 7 - Red A - Violet K - Erika Violet (RAL 4003) 2 - Orange 5 - Slate 8 - Black B - Rose 3 - Green 6 - White 9 - Yellow C - Aqua Fiber Specifications CORE SIZE/FIBER TYPE ISO/ IEC MAXIMUM ATTENUATION (dB/km) OVERFILL LAUNCH MIN. BANDWIDTH (MHz•km) EMB c (MHz•km) GIGABIT ETHERNET MAX. LINK DISTANCE (meters) 10 GIGABIT ETHERNET MAX. LINK DISTANCE (meters) 850 nm 1300 nm 1550 nm 850 nm 1300 nm 850 nm 1300 nm 850 nm 1300 nm (6) 62.5 Giga-Link ™ 300 OM1 3.5 1.2 N/A 200 600 N/A 300 550 32 — (5) 50 Giga-Link ™ 600 OM2 3.5 1.5 N/A 500 500 N/A 600 600 82 — (L) 50 Laser-Link 300 OM3 3.0 1.2 N/A 1,500 500 2,000 1,000 550 300 — (C) 50 Laser-Link 550 OM4 3.0 1.2 N/A 3,500 500 4,700 1,040 550 550 — (W) AFL Wideband Multimode OM5 3.0 1.2 N/A 3,500 500 4,700 1,040 550 550 — (9) Single-mode (ITU G.652.D/G.657.A1) OS2 N/A 0.5 0.5 N/A N/A N/A N/A 5,000 N/A 10,000 Fiber Types – Replace asterisk ( ) in AFL number with number in the Fiber Specifications table below. # Outer Jacket Color – Replace hashtag (#) in AFL number with number in the Cable Jacket Color table below.
Caractéristiques :
- Gaines extérieures en PVC ou LSZH haute performance disponibles.
- Pas de courbure préférentielle typique des rubans empilés
- Petit diamètre/performance de courbure supérieure
- Éléments de résistance à la traction en aramide dans les sous-unités.
- Les sous-unités conviennent à une terminaison directe avec un connecteur MTP rond.
Les applications:
- Trajets de câbles à l'intérieur des bâtiments où l'espace est compté
- Applications de troncs d'arbre où la flexibilité et le faible rayon de courbure requis sont nécessaires pour acheminer le câble.
- Zones à haute densité de câbles, comme les centres de données et les bureaux centraux.
- Trajets de câbles à moindre coût pour lesquels il n'est pas nécessaire de manipuler facilement des fibres à tampon serré car le câble sera épissé à des pigtails terminés en usine.
- Câbles Trunk horizontaux et verticaux où les MTP peuvent être terminés directement sur les sous-unités.

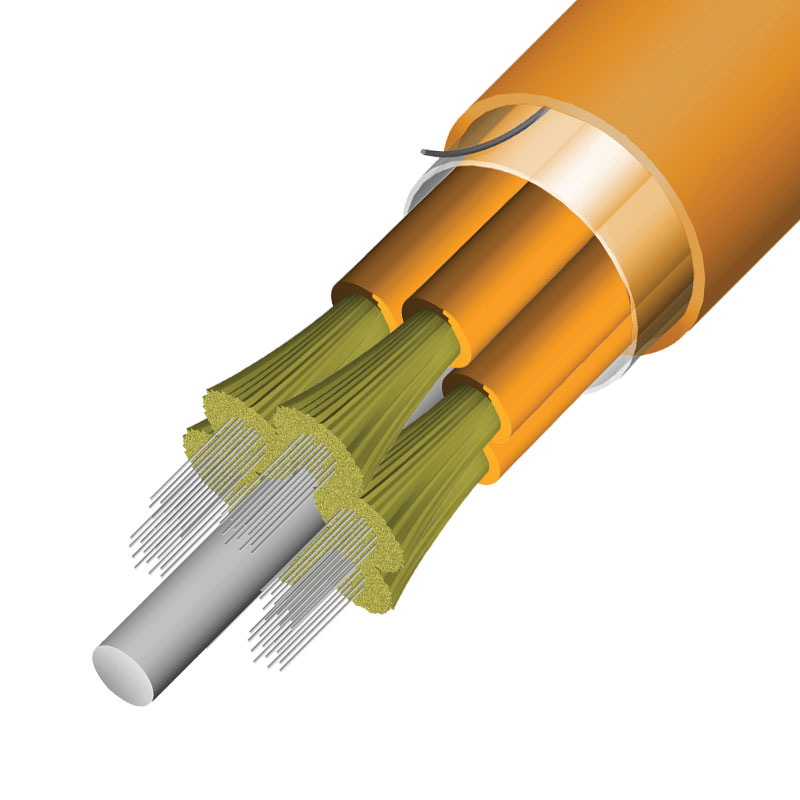

Les câbles MicroCore pour locaux en sous-unité sont idéaux pour les installations de locaux à haute performance en fibre 12-144 où l'espace est compté. Les blocs de construction à section transversale ronde se combinent pour fournir un boîtier étanche, tout en permettant une architecture à haute densité. Chaque sous-unité de 12 fibres est composée de 250 µm de fibres colorées et d'éléments de résistance en aramide entourés d'une gaine haute performance. Les sous-unités sont conçues pour être acheminées indépendamment dans les systèmes FMS.
