Les câbles à tubes lâches en fibre optique de la série LQ, adaptés au plénum, sont conçus pour réduire les coûts de câblage du réseau en éliminant la nécessité d'utiliser différents câbles dans une voie qui comprend des segments d'installation extérieure (OSP) et intérieure (ISP).
9e7d6e4560954fb682e49e483ca0d2e3
1 FIBER OPTIC CABLE Fiber Optic Cable © 2019, AFL, all rights reserved. PP-1-00154, Revision 8, 9.27.2022 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 continued LQ-Series Plenum-rated Indoor/Outdoor Loose Tube The LQ-Series I/O plenum-rated fiber optic loose tube cables are designed to reduce network cabling costs by eliminating the need to use different cables within a pathway that includes outside plant (OSP) and inside plant (ISP) segments. This dual rating allows for the LQ-Series cable to be transitioned from the OSP pathway and routed within the building space without the need to splice to a separate flame-rated cable installed in a protective conduit. This feature saves space, material costs and installation time. The cable construction consists of 12-fiber, gel-free buffer tubes stranded around a central strength member. The finished core is jacketed with a highly flame-retardant, UV-resistant thermoplastic. The LQ-Series cable is available with 12 up to 144 single-mode or multimode fibers. Applications • Inter-building campus backbone connections • Suitable for installing in OSP buried pathways or above-ground exposed cable trays • Cable routes that require cables to transit OSP spaces and inside plant environments that require cables to be riser or plenum rated Fiber Specifications FIBER TYPE ISO/IEC AFL FIBER IDENTIFIER MAXIMUM ATTENUATION ( dB/km ) OVERFILL LAUNCH MIN. BANDWIDTH ( MHz•km ) EMBC ( MHz•km ) GIGABIT ETHERNET MAX. LINK DISTANCE ( meters ) 10 GIGABIT ETHERNET MAX. LINK DISTANCE ( meters ) 850 nm 1310 nm 1550 nm 850 nm 1310 nm 850 nm 1300 nm 850 nm 1300 nm 62.5 Giga-Link ™ 300 OM1 6 3.5 1.2 N/A 200 600 N/A 300 550 32 — 50 Giga-Link ™ 600 OM2 5 3.5 1.5 N/A 500 500 N/A 600 600 82 — 50 Laser-Link 300 OM3 L 3.0 1.2 N/A 1,500 500 2,000 1,000 550 300 — 50 Laser-Link 550 OM4 C 3.0 1.2 N/A 3,500 500 4,700 1,040 550 550 — Single-mode (ITU G.652.D/G.657.A1) OS2 9 N/A 0.4 0.3 N/A N/A N/A N/A 5,000 N/A 10,000
© 2019, AFL, all rights reserved. PP-1-00154, Revision 8, 9.27.2022 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 2 FIBER OPTIC CABLE Fiber Optic Cable Contact AFL for your customized cable solution. Qualifications GOVERNING BODY STANDARD CODE COMPONENT Telcordia GR-20-CORE, Issue 4 Fiber, Cable ICEA S-104-696, 2013 Cable UL 444 Outer Jacket NEC OFNP, CSA FT-6 Cable Temperature Specifications TEMPERATURE RANGE OPERATION -40°C to +70°C STORAGE -40°C to +70°C INSTALLATION -15°C to +60°C LQ-Series — Plenum-rated Indoor/Outdoor Loose Tube Mechanical Data AFL NO. FIBER COUNT DIAMETER inches (mm) WEIGHT lbs/1000ft (kg/km) SHORT-TERM/INSTALLATION LONG-TERM/STATIC MAX TENSILE LOAD lbs (N) MIN BEND RADIUS inches (cm) MAX TENSILE LOAD lbs (N) MIN BEND RADIUS inches (cm) LQ012*3018#B:C4C 12 0.39 (10.0) 62 (92) 300 (1334) 5.9 (15) 90 (400) 3.9 (10) LQ024*3018#B:C4C 24 0.39 (10.0) 62 (93) 300 (1334) 5.9 (15) 90 (400) 3.9 (10) LQ036*3018#B:C4C 36 0.39 (10.0) 63 (94) 300 (1334) 5.9 (15) 90 (400) 3.9 (10) LQ048*3018#B:C4C 48 0.39 (10.0) 64 (95) 300 (1334) 5.9 (15) 90 (400) 3.9 (10) LQ072*3018#B:C6C 72 0.46 (11.8) 91 (135) 600 (2669) 7.0 (18) 180 (801) 4.6 (12) LQ096*3018#B:C8C 96 0.54 (13.6) 125 (185) 600 (2669) 8.0 (21) 180 (801) 5.4 (14) LQ144*3018#B:CCC 144 0.69 (17.5) 220 (315) 600 (2669) 10.4 (26) 180 (801) 6.9 (18) Fiber Types – Replace asterisk ( ) in AFL number with number in the Fiber Specifications table on previous page. Fiber Types – Replace asterisk ( ) in AFL number with number in the Fiber Specifications table on previous page. # Subunit Jacket Color – Replace hashtag ( # ) in AFL number with number in the Cable Jacket Color table below. Cable Jacket Color Options 1 - Blue 8 - Black 2 - Orange 9 - Yellow 3 - Green A - Violet 4 - Brown B - Rose 5 - Slate C - Aqua 6 - White K - Erika Violet (RAL 4003) 7 - Red
Caractéristiques :
- Telcordia GR-20-CORE, Issue 4, "Generic Requirements for Optical Fiber and Optical Fiber Cable" (exigences génériques pour les fibres optiques et les câbles à fibres optiques).
- ICEA S -104-696, 2013, "Standard for Indoor - Outdoor Optical Fiber Cable" (norme pour les câbles à fibres optiques intérieurs et extérieurs).
- Gaine extérieure résistante à la lumière du soleil selon UL 444
- Code électrique national (NEC®) OFNP et CSA FT-6
Les applications:
- Connexions dorsales de campus entre bâtiments
- Convient à l'installation dans des chemins enterrés OSP ou des chemins de câbles exposés en surface
- Chemins de câbles qui nécessitent que les câbles transitent par des espaces OSP et des environnements intérieurs d'usine qui exigent que les câbles soient classés en colonne montante ou en plenum.
Les câbles à tubes lâches en fibre optique de la série LQ, adaptés au plénum, sont conçus pour réduire les coûts de câblage du réseau en éliminant la nécessité d'utiliser différents câbles dans une voie qui comprend des segments d'installation extérieure (OSP) et intérieure (ISP). Ce double classement permet au câble de la série LQ d'être transféré de la voie OSP et acheminé dans l'espace du bâtiment sans qu'il soit nécessaire de réaliser une épissure avec un câble ignifugé distinct installé dans un conduit de protection. Cette caractéristique permet de gagner de l'espace, de réduire le coût des matériaux et le temps d'installation.

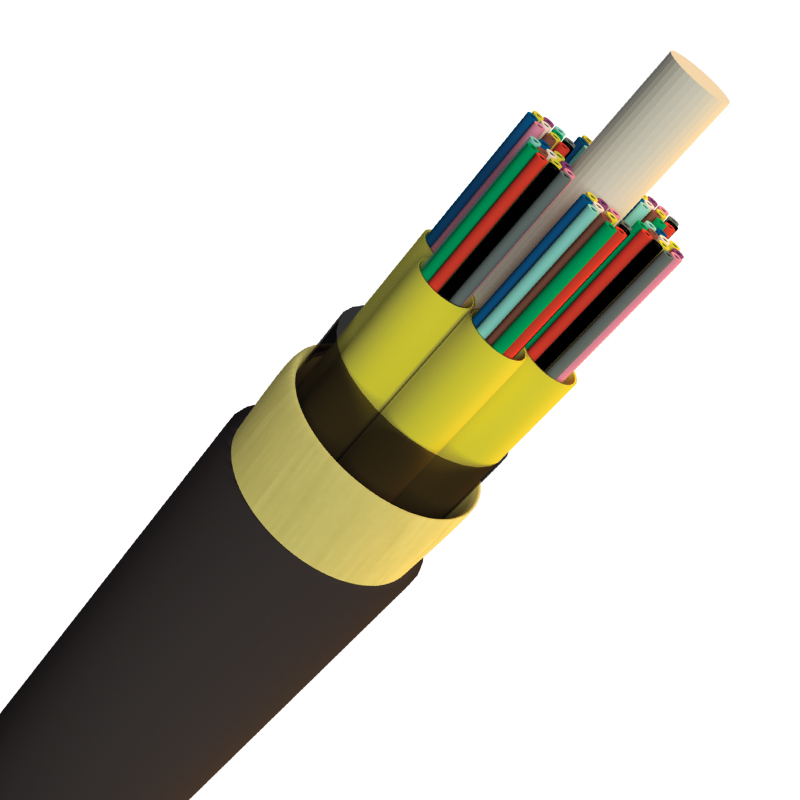

La construction du câble se compose de tubes tampons sans gel à 12 fibres, toronnés autour d'un élément de résistance central. L'âme finie est enveloppée d'un thermoplastique hautement ignifuge et résistant aux UV. Le câble de la série LQ est disponible avec 12 à 144 fibres monomodes ou multimodes.
