Les circuits d'ondes lumineuses planaires répartissent la puissance optique de manière uniforme sur l'ensemble de la fenêtre de fonctionnement monomode (1260-1650 nm).
edd3c3a892d8496ab86d0731765b6e43

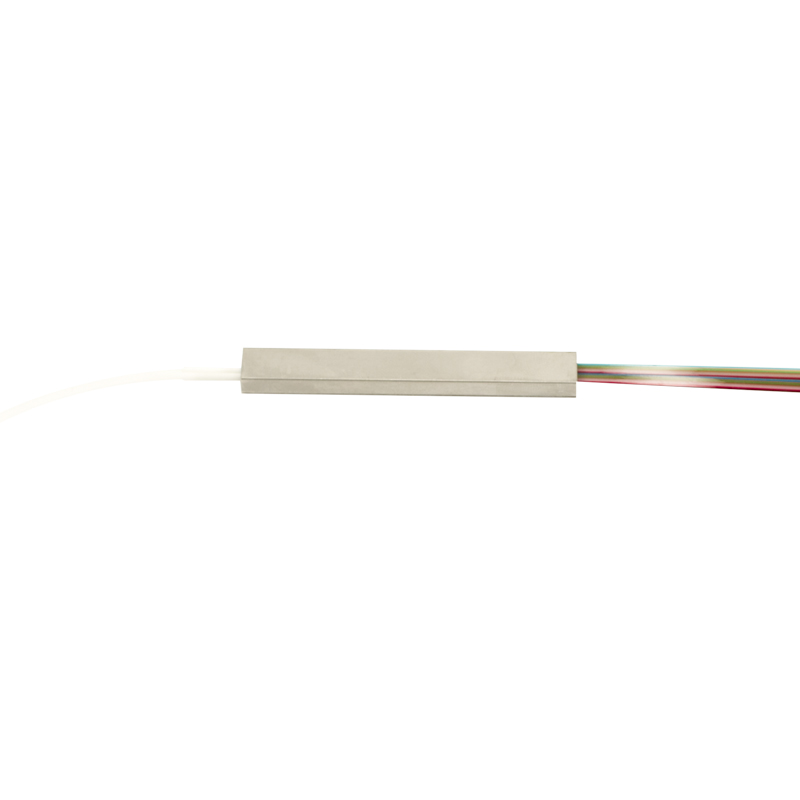

© 2016, AFL, all rights reserved. PP-2-00249, Revision 2, 8.31.20 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 1 Optical Connectivity Coupler s / Splitters Planar Lightwave Circuits split optical power evenly over the entire single-mode operating window (1260-1650 nm). Split counts are available from 1x4 up to 2x32 and input/output fibers can be supplied with or without connectors. Planar Lightwave Circuit (PLC) Splitters Features • Full spectrum (1260-1650 nm) operation • Even split ratio over entire bandwidth • Compact design • Low PDL and temperature sensitivity • High directivity Applications • Telecommunications • CATV • LAN • Monitoring of networks Specifications PARAMETER UNITS VALUE 1x4 1x8 1x16 1x32 Operating Wavelength nm 1260-1650 Insertion Loss (IL)* dB ≤ 7.4 ≤ 10.8 ≤ 14.3 ≤ 17.4 Uniformity dB ≤ 0.8 ≤ 1.0 ≤ 1.3 ≤ 1.5 Return Loss (RL) dB ≥ 50 Directivity dB ≥ 55 PDL dB ≤ 0.2 ≤ 0.3 Operating Temperature °C -40 to +85 Storage Temperature °C -40 to +85 * Without connectors. With connectors, add 0.3 dB (typical). Telcordia is a registered trademark of Telcordia Technologies, Inc. Packaging Information PARAMETER STANDARD SMALL FORM FACTOR 1x4 1x8 1x16 1x32 1x4 1x8 1x16 1x32 Fiber Type G.657.A1 G.657.A1 Input/output Fiber 2 mm or 3 mm Loose Tube 900 μm Loose Tube Loose Tube Color Yellow White Loose Tube Material PVC Hytrel Housing Material PVC Stainless Steel Length (mm) 100 100 120 141 60 60 60 80 Width (mm) 80 80 80 114 7 7 12 20 Height (mm) 10 10 18 18 4 4 4 6 Ordering Information Cable Diameter 9 = 900 μm 2 = 2 mm 3 = 3 mm Output Connector ULC = LC/UPC ALC = LC/APC USC = SC/UPC ASC = SC/APC UFC - FC/UPC AFC = FC/APC XXX = No Connector PLC 1x4 9 1M ULC Ports 1x2 1x4 1x8 1x16 1x32 2x2 2x4 2x8 2x16 2x32 Length 1M 2M 3M 4M 5M Qualifications GOVERNING BODY STANDARD CODE Telcordia GR-1209 and GR-1221
Caractéristiques :
- Fonctionnement en spectre complet (1260-1650 nm)
- Rapport de division uniforme sur toute la bande passante
- Conception compacte
- Faible sensibilité à la PDL et à la température
- Haute directivité
- Plage de températures de fonctionnement standard de -40°
C à +85°C
Entièrement testé selon les critères Telcordia® 1209 et 1221 Les applications:
- Télécommunications
- CATV
- LAN
- Surveillance des réseaux
Les circuits d'ondes lumineuses planaires répartissent la puissance optique de manière uniforme sur l'ensemble de la fenêtre de fonctionnement monomode (1260-1650 nm). Le nombre de splits est disponible de 1x4 à 2x32 et les fibres d'entrée/sortie peuvent être fournies avec ou sans connecteurs.
