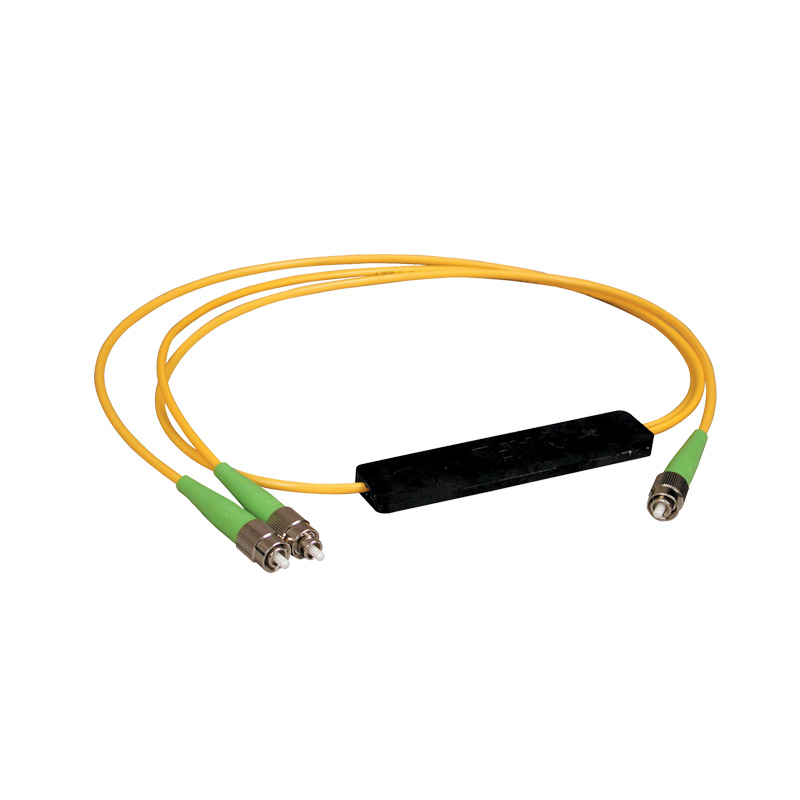

Les coupleurs large bande durcis sont disponibles avec des options de queue de cochon furcées de 3 mm et 900 um et une variété de styles de connecteurs.
edd3c3a892d8496ab86d0731765b6e43
© 2002, AFL, all rights reserved. PP-2-00100, Revision 3, 8.31.20 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 1 Optical Connectivity Coupler s / Splitters Features • Dual window wideband operation • Low insertion loss • Low PDL • High Directivity • Long term field application • Environmentally stable Ruggedized Wideband Couplers Enhancing AFL’s wideband coupler offering are two package styles for ruggedized versions of these reliable, standardized couplers – 3 mm and 900 μm furcated pigtail options and a variety of connector styles. All AFL couplers conform to stringent environmental and mechanical standards to provide high reliablity in a variety of customer applications. Specifications PARAMETER VALUE Operating Wavelength 1310 nm +/- 40 and 1550 nm +/- 40 Return Loss 55 dB Directivity 55 dB Operating Temperature -40° to +85°C Storage Temperature -40 to +85°C Ordering Information Applications • Telecommunications • CATV • LAN • Fiber in the Loop • Network monitoring Output Connector ULC = LC/UPC ALC = LC/APC USC = SC/UPC ASC = SC/APC UFC = FC/UPC AFC = FC/APC NC = No Connector Input Length 1M 2M 3M 4M 5M Input Connector ULC = LC/UPC ALC = LC/APC USC = SC/UPC ASC = SC/APC UFC = FC/UPC AFC = FC/APC NC = No Connector Leg Diameter 900=900 μm 3=3 mm Input Length 1M 2M 3M 4M 5M Inputs x Outputs 1x2 2x2 Split Ratio (%/%) 50/50 55/45 60/40 65/35 70/30 75/25 80/20 85/15 90/10 95/5 WBC 1x2 50/50 900 ULC 1M ULC 1M
Caractéristiques :
- Fonctionnement large bande à double fenêtre
- Faible perte d'insertion
- Faible PDL
- Directivité élevée
- Application sur le terrain à long terme
- Environnement stable de -40º C à +85ºC
Les applications:
- Télécommunications
- CATV
- LAN
- Fibre dans la boucle
- Surveillance du réseau
L'offre de coupleurs à large bande d'AFL'est complétée par deux styles de boîtiers pour les versions renforcées de ces coupleurs fiables et standardisés. Des options de pigtail furcated de 3mm et 900um et une variété de styles de connecteurs sont proposés dans les applications monomodes et multimodes. Tous les coupleurs d'AFL'
