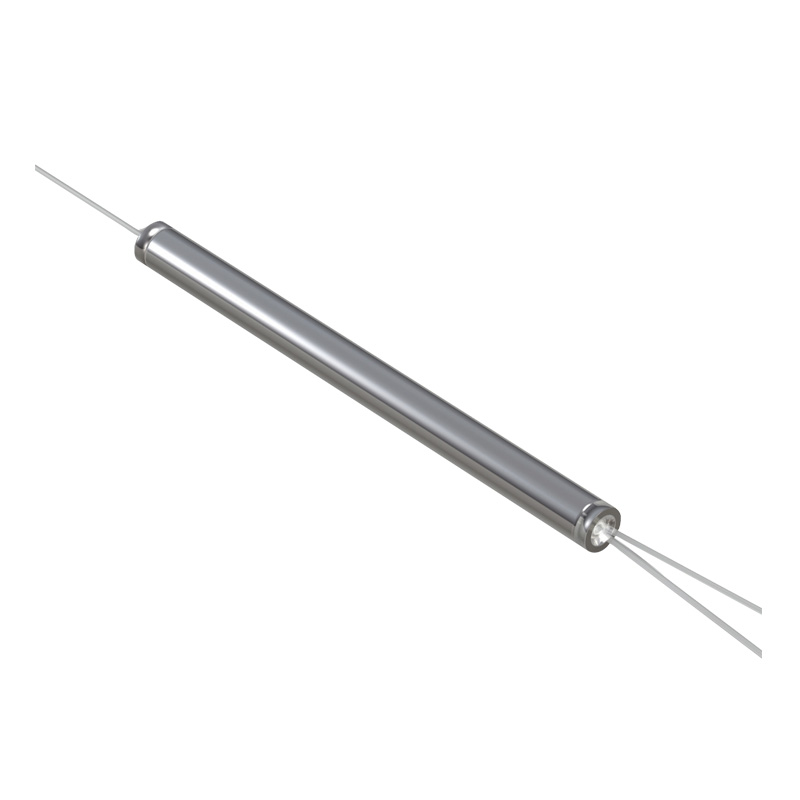

Les coupleurs optiques à large bande divisent ou couplent la puissance optique dans deux régions de longueur d'onde tout en conservant une très large bande passante de fonctionnement. Les rapports de division et d'accouplement sont disponibles de 5% à 50%.
edd3c3a892d8496ab86d0731765b6e43
67 © 2002, AFL, all rights reserved. PP-2-00110, Revision 2, 5.24.11 Specifications are subject to change without notice. Features • Dual window wideband operation • Low insertion loss over entire band - width and temperature (typical IL change <±0.1 dB) • Ultra-low PDL and temperature sensitivity • High directivity • Compact design • Environmentally stable, over 10 years of proven field reliability • Standard operating temperature range -4O°C to +85°C • Fully tested to Telcordia 1209 and 1221 criteria Wideband Couplers The dual window Wideband Couplers (WBC) split or couple optical power in two wave - length regions while maintaining a very broad operating bandwidth. Split and coupling ratios are available from 5% to 50%. WBCs are widely considered one of the most cost-effective solutions to optical power management. The WBC is an all-fiber device, based on AFL’s fused biconic technology, and is designed and manufactured to meet military and Telcordia ® requirements. Applications • Telecommunications • CATV • LAN • Monitoring of Networks Ordering Information SINGLE-MODE PREMIUM GRADE SPECIFICATIONS (MAX. INSERTION LOSS AND MAX. PDL) RATIO SPECIFICATIONS (DB) AFL NO. PRIMARY/SECONDARY PORT PDL (DB) 50/50 3.6/3.6 0.15 C198364-P 55/45 3.2/4.1 0.15 C198358-P 60/40 2.7/4.7 0.14 C198353-P 65/35 2.3/5.3 0.14 C198349-P 67/33 2.2/5.7 0.14 C198904-P 70/30 2.0/6.0 0.13 C198346-P 75/25 1.8/6.8 0.13 C198340-P 80/20 1.3/7.8 0.10 C198335-P 85/15 1.0/9.2 0.10 C198331-P 90/10 0.8/11.2 0.10 C198328-P 95/5 0.5/14.4 0.10 C198322-P Specifications STANDARD AND PREMIUM GRADES PARAMETER VALUE Operating Wavelength 1310 nm + 50 and 1550 nm + 50 Return Loss 55 dB Directivity 55 dB Package Dimension 3.2 mm (dia.) x 55 mm (L) Operating Temperature -40° to +85°C Storage Temperature -40° to +85°C Telcordia is a registered trademark of Telcordia Technologies, Inc.
Caractéristiques :
- Fonctionnement large bande à double fenêtre
- Faible perte d'insertion sur l'ensemble de la bande passante et de la température (variation typique de IL <
±0,1dB) - PDL et sensibilité à la température ultra-faibles
- Plage de température de fonctionnement standard de -40°
C à +85°C
Entièrement testé selon les critères Telcordia® 1209 et 1221 Les applications:
- Télécommunications
- CATV
- LAN
- Surveillance des réseaux
Les coupleurs optiques à large bande divisent ou couplent la puissance optique dans deux régions de longueur d'onde tout en conservant une très large bande passante de fonctionnement. Les rapports de division et d'accouplement sont disponibles de 5% à 50%. Les WBC sont largement considérés comme l'une des solutions les plus rentables pour la gestion de la puissance optique. Le WBC est un dispositif entièrement en fibre, basé sur la technologie biconique fusionnée d'AFL'
. Il est conçu et fabriqué pour répondre aux exigences militaires et de Telcordia® .
