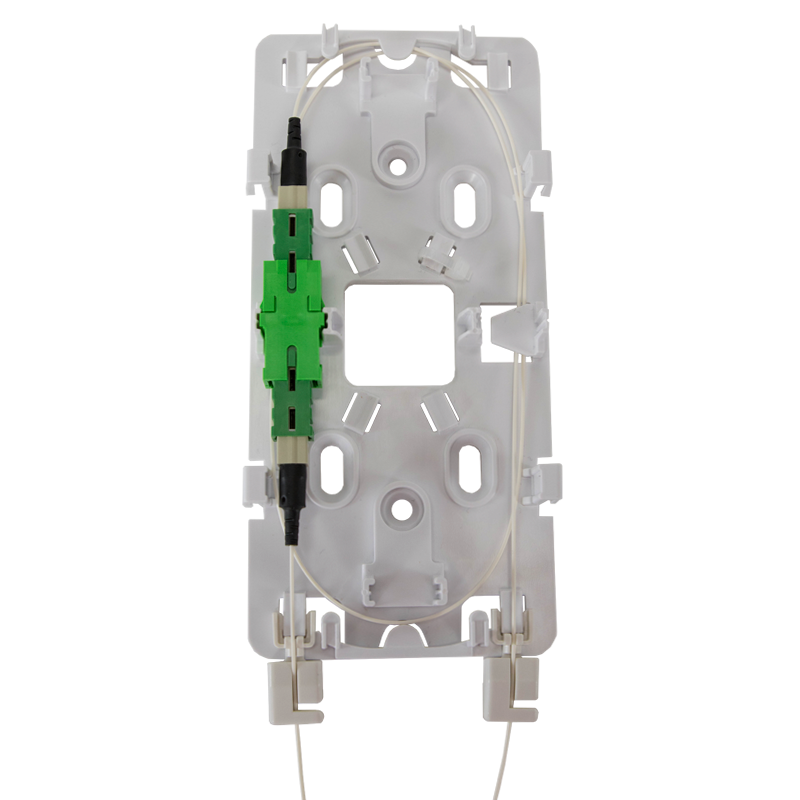

La plaque murale AFL (WMP) est un point de transfert multifonctionnel entre les prises de fibre optique des locaux intérieurs et les dispositifs CPE dans un déploiement FTTx. Conçu dans un souci de flexibilité, le WMP peut être monté sur un mur en surface ou sur une boîte électrique standard simple.
95f12aefb36d46b08f12bbce20b2d75c
© 2018, AFL, all rights reserved. PP-2-00273, Revision 1, 6.2.2020 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 1 Optical Connectivity Optical Connectivity The AFL Wall Mount Plate (WMP) is a multi-functional handoff point between indoor premise fiber drops and CPE devices in a FTTx deployment. Designed with flexibility in mind, the WMP supports surface wall mounting as well as mounting to a standard single-gang electrical box. AFL’s WMP contains multiple mounting positions for the single SC adapter either internal to the enclosure or flush to the external cover for quick connection without needing to enter the box. The WMP has ample clearance to allow for field-installable connectors such as the AFL FUSEConnect ® or FASTConnect ® and also supports a single fusion or mechanical splice if desired. Included fiber guides also support various surface mount, 900 μm “invisible fiber” solution for in-premise wiring. Wall Mount Plate (WMP) Features • Surface mount to various wall surfaces (hardware not included) • Mount to standard single gang electrical box (hardware included) • Includes shuttered SC/APC adapter • Includes splice holder for single fusion or AFL SpliceConnect mechanical splice • Includes (2) fiber guides for surface mount “invisible fiber” solutions • Multiple adapter mounting locations for various applications • Knockouts on cover to accommodate flush-mount adapter placement and multiple cable entries • Durable ABS construction Wall Mount Plate Surface Mount Fiber Entry/Exit 4.8 mm Drop Entry, Surface Mount Fiber Exit 4.8 mm Drop Entry with Flush Mount Shuttered Adapter Splice Sleeve Option Contact AFL for further details. Qualifications GOVERNING BODY STANDARD CODE Telcordia GR-3126 Dimensions HEIGHT (IN.) WIDTH (IN.) DEPTH (IN.) 5.9 2.7 0.8 Ordering Information DESCRIPTION AFL NO. Wall Mount Plate–Includes (1) SC/APC adapter, (1) splice holder, (2) surface mount fiber guides, (2) electrical box screws DM001383
Caractéristiques :
- Montage en surface sur diverses surfaces murales (matériel non inclus)
- Montage sur une boîte électrique standard à un gang (matériel inclus)
- Comprend un adaptateur SC/APC à obturateur
- Comprend un porte-épissure pour une fusion simple ou une épissure mécanique AFL SpliceConnect.
- Comprend (2) guides de fibre pour montage en surface “
solutions de fibre invisible” - Plusieurs emplacements de montage de l'adaptateur pour diverses applications
- Découpes sur le couvercle pour permettre l'installation d'un adaptateur encastré et de multiples entrées de câbles.
Construction durable en ABS
