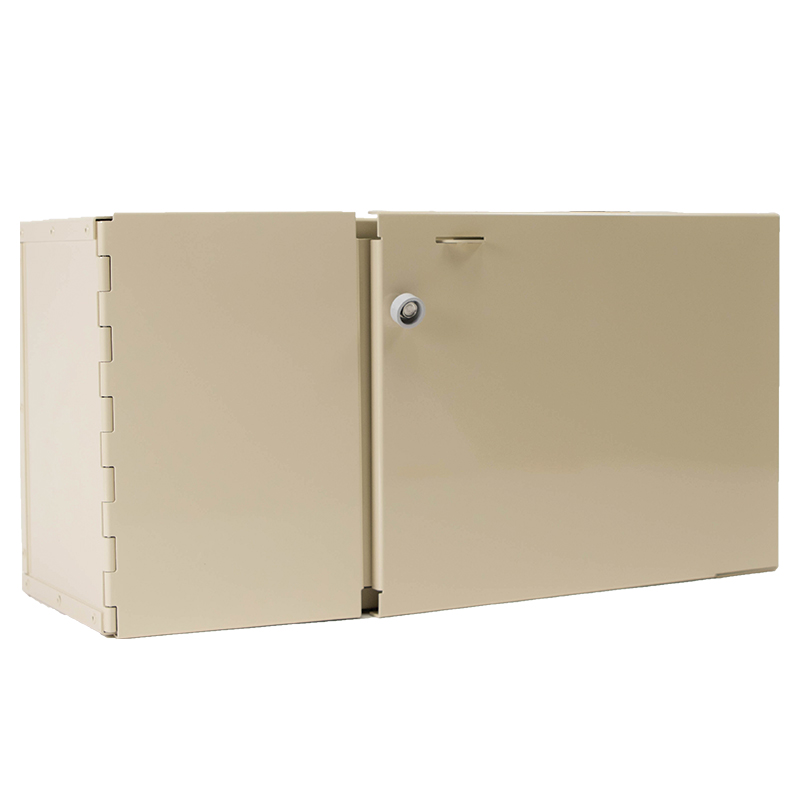

La mini armoire de distribution intérieure IDEAA (Mini IDC) offre une approche modulaire pratique et extrêmement compacte pour la distribution centralisée de la fibre optique dans les petites unités de gestion des déchets.
9ac63218727e4db0ae818611e9007a64
1 AFLglobal.com 1 (800) 866-7385 © 2015, AFL, all rights reserved. P P -2-00261, Revision 4, 12.3.2024 Specifications are subject to change without notice. Optical Connectivity 1 Ordering Information DESCRIPTION AFL NO. IDEAA Mini Interior Distribution MDU Cabinet, 32-64 Fiber – Includes one LL-2425 Single-Fiber Splice Tray for input fiber splicing (input pigtails included) EA000968 IDEAA Mini Interior Distribution MDU Cabinet — Includes one 1X32 SC IDEAA Module, and one LL-2425 Single-Fiber Splice Tray for input fiber splicing (input pigtails included) EA000969 IDEAA Mini Interior Distribution MDU Cabinet — Includes two 1X32 SC IDEAA Module, and one LL-2425 Single-Fiber Splice Tray for input fiber splicing (input pigtails included) EA000970 IDEAA MODULE, SC, 1X32 EA000102 Heyco M3231GZA Fitting for Flat Drop Cable (includes 5) EA000794 Heyco M3231 Fitting, 0.17" - 0.45" (includes 5) EA000795 Heyco M3200 Fitting, 0.26" - 0.55" (includes 5) EA000796 Features • Designed for one or two IDEAA splitter modules for up to 64 subscriber connections using 1x32 splitters • Extremely compact size limits footprint in telecom and electrical closets • Dedicated fiber management pathways provide simplified and clean fiber routing • Unobtrusive splice tray holder for splicing input fibers • Integrated strain relief for 4.8 mm or 3.0 mm MDU drop cables • Internal keyholes for easy wall-mounting • Connector storage area for convenient housing and identification for disconnected drops Specifications Through Ports Height Width Depth Splitter Capacity Input/Pass Up to 64 Fiber 9.25" 18" 6.25" 2 12 Mini IDC (Closed) Mini IDC (Open) Detailed Drop Routing and Connector Storage Qualifications Governing Body Standard Code Telcordia GR-3215 The IDEAA Mini Interior Distribution Cabinet (Mini IDC) provides a convenient and extremely compact modular approach to centralized fiber distribution in small MDUs. The Mini IDC provides up to 64 home run-drop output connections using two 1x32 IDEAA Splitter Modules. The Mini IDC utilizes innovative jumper routing and drop strain relief to enable efficient fiber management. Because of the adapter interface of the IDEAA splitter module, no additional interconnection is needed between the splitter and drop cables, allowing for MDU splitting and drop fiber distribution in an extremely compact size. The Mini-IDC also provides a convenient and innovative way to store connectors from installed drops not yet ready for active service. Clear labeling allows connectors to be easily identifiable so they can be removed and connector to splitter ports when ready for service. IDEAA ® Mini Interior Distribution Cabinet Contact AFL for more information.
Caractéristiques :
- Conçu pour un ou deux modules répartiteurs IDEAA pour un maximum de 64 connexions d'abonnés utilisant des répartiteurs 1x32
- La taille extrêmement compacte limite l'encombrement dans les armoires télécoms et électriques.
- Les voies de gestion des fibres dédiées permettent un routage simplifié et propre des fibres.
- Support discret de plateau d'épissure pour l'épissure des fibres d'entrée.
- Dispositif anti-traction intégré pour les câbles de descente MDU de 4,8 mm ou 3,0 mm.
- Trous de serrure internes ou externes pour un montage mural facile.
Les applications:
- MDU FTTx
- Réseau optique passif
La mini armoire de distribution intérieure IDEAA (Mini IDC) offre une approche modulaire pratique et extrêmement compacte pour la distribution centralisée de la fibre optique dans les petites unités de gestion des déchets. Le Mini IDC permet de réaliser jusqu'à 64 connexions de sortie de type "home run-drop" en utilisant deux modules séparateurs IDEAA 1x32. Le Mini IDC utilise un routage innovant des cavaliers et un soulagement de la tension pour permettre une gestion efficace des fibres. Grâce à l'interface adaptateur du module répartiteur IDEAA, aucune interconnexion supplémentaire n'est nécessaire entre le répartiteur et les câbles de branchement, ce qui permet de répartir les fibres de branchement et de branchement dans un format extrêmement compact.
