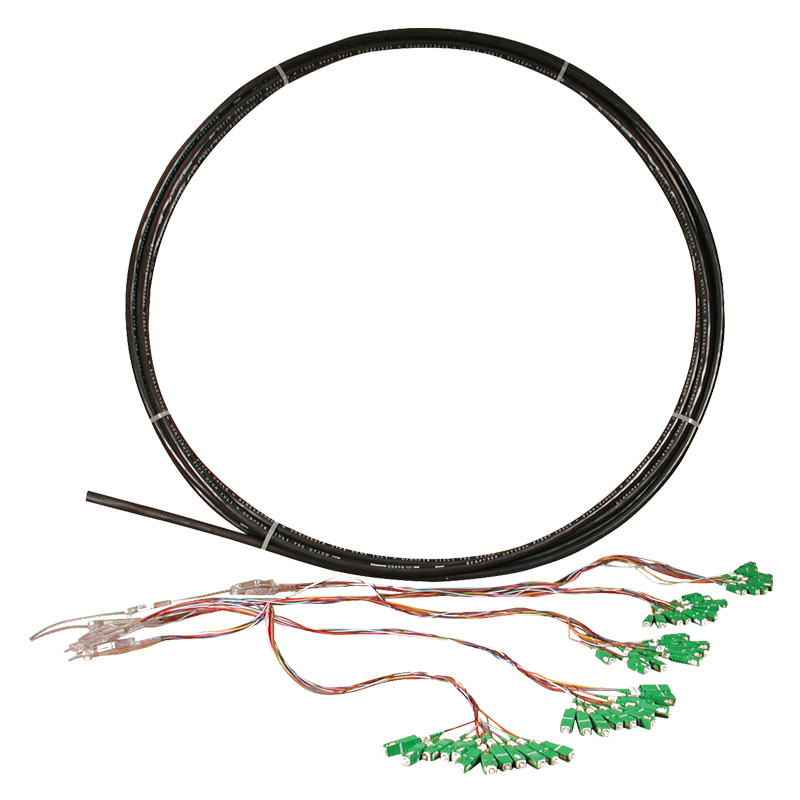

Les assemblages de câbles intérieurs/extérieurs à tubes lâches, à nombre élevé de fibres et homologués pour les colonnes montantes, constituent une méthode sûre et éprouvée d'utilisation de la technologie des connecteurs préterminés pour les applications en extérieur.
b66be15506fa4b8990506b7555831c1b
Fiber Inside Plant www.AFLglobal.com or (800)235-3423 182 © 2002, AFL, all rights reserved. PP-2-00090, Revision 2, 11.22.11 Specifications are subject to change without notice. Features • Fiber counts from 6 to 144 fibers • Available with ST, SC, FC, and LC connectors single-mode • Pigtail assemblies, standard configuration (nonstandard configurations available) • ST, SC, FC and LC connectors available in both single-mode and multimode • Pre-installed pulling eye kits available Loose Tube & Riser Rated Indoor/ Outdoor Loose Tube Cable Assemblies High fiber count Loose Tube & Riser Rated Indoor/Outdoor Loose Tube Cable assemblies provide a safe and proven method of utilizing preterminated connector technology for outside plant applications. These assemblies help control cost by eliminating labor- intensive field termination and provide the same factory terminated reliability the indus- try has trusted for many years. Cable assemblies are available in Indoor/Outdoor Loose Tube, suitable for use in both indoor and outdoor applications. Each unit is manufac- tured to exceed all TIA and Telecordia requirements. Applications • Outdoor Cabinets • External-Building Runs • Vaults • CEV’s • 1 meter standard breakout length • 2.4mm standard furcation for SC, FC, and ST • 1.6mm standard furcation for LC • UV resistant outer jacket • Gel-filled loose buffer tubes (RL), Gel-filled Loose Tube (LT) • Meets Telcordia GR-20-CORE Riser Rated Indoor/Outdoor Loose Tube Specifications Cable Components Riser Rated stranded design loose tube cable is moisture and U.V. resistant, S-Z stranded for easy mid-span access, UL-listed type OFNR (UL1666) riser-rated, and can be used in both duct and lashed applications. PVC jacket Loose Tube Cable Components Loose Tube stranded design cables feature fiber counts up to 432, compliance with EIA/TIA and REA/RUS PE-90, and are S-Z stranded for easy mid-span access. Temperature Range Pa R ame T e R Va L ue Operating -40°C to +70°C Storage -40°C to +75°C Installation 0°C to +70°C Temperature Range Pa R ame T e R Va L ue Operating -40°C to +70°C Storage -40°C to +75°C Installation -30°C to +70°C strength member binder dry water blocking system dielectric center member optical fibers rip cord gel-filled buffer tube polyethylene jacket polyester tape optical fiber rip cord water-blocking system gel-filled loose buffer tube FRP central member PVC jacket strength member binder dry water blocking system dielectric central member optical fibers rip cord gel-filled buffer tube NOT e : Refer to page on Connector Specifications.
Fiber Inside Plant www.AFLglobal.com or (800)235-3423 183 © 2002, AFL, all rights reserved. PP-2-00090, Revision 2, 11.22.11 Specifications are subject to change without notice. Dimensions Loose Tube & Riser Rated Indoor/ Outdoor Loose Tube Cable Assemblies Connector e nd a Single-mode ASC = Angle SC AFC = Angle FC USC = Ultra SC UFC = Ultra FC UST = Ultra ST ULC = Ultra LC Cable Type LT = Loose Tube RL = Riser Rated Indoor/Outdoor Loose Tube Fiber Count 006 = 6 012 = 12 024 = 24 036 = 36 048 = 48 072 = 72 096 = 96 144 = 144 Fiber Type Q = Single-mode X = Single-mode ITU-T G.657A BIF Cable Length (meters) XXXX (specify length) 0010 = 10 meters Leg Diameter N = 900μm End A / XXX End B NN = 900μm End A and B F = Furcated End A / XXX End B FF = Furcated Ends A and B FN = Furcated Ends A / 900μm End B NF = 900μm End A / Furcated Ends B ASC Ordering Information ASC LT 024 Q 0010 NN Connector e nd B Single-mode ASC = Angle SC AFC = Angle FC USC = Ultra SC UFC = Ultra FC UST = Ultra ST ULC = Ultra LC XXX = No connector Lengths Available Cable lengths are dependent on fiber cable type and count. Consult customer service for maximum lengths available.
Caractéristiques :
- Nombre de fibres de 6 à 144 (jusqu'à 432 pour Loose Tube)
- Disponible avec des connecteurs ST, SC, FC et LC monomode
- Assemblages Pigtail, configuration standard (configurations non standard disponibles)
- Connecteurs ST, SC, FC et LC disponibles en monomode et multimode
- Kits d'œillets de tirage pré-installés disponibles
- Longueur de rupture standard de 1 mètre
- Fourchetage standard de 2,4 mm pour SC, FC et ST ; fourchetage standard de 1,6 mm pour LC
- Gaine extérieure résistante aux UV
- Toron S-Z pour un accès facile à mi-portée
- Tubes tampons libres remplis de gel (RL) Tubes libres remplis de gel (LT)
Les applications:
- Armoires extérieures
- Parcours extérieurs
- Chambres fortes
- CEVs
- Applications de gaines et d'ancrage
Les assemblages de câbles intérieurs/extérieurs à tubes lâches, à nombre élevé de fibres et homologués pour les colonnes montantes, constituent une méthode sûre et éprouvée d'utilisation de la technologie des connecteurs préterminés pour les applications en extérieur. Ces assemblages permettent de contrôler les coûts en éliminant les terminaisons sur le terrain qui demandent beaucoup de travail et en offrant la même fiabilité que les terminaisons d'usine auxquelles l'industrie fait confiance depuis de nombreuses années. Les assemblages de câbles sont disponibles en tube libre intérieur/extérieur, convenant à une utilisation dans des applications intérieures et extérieures.
