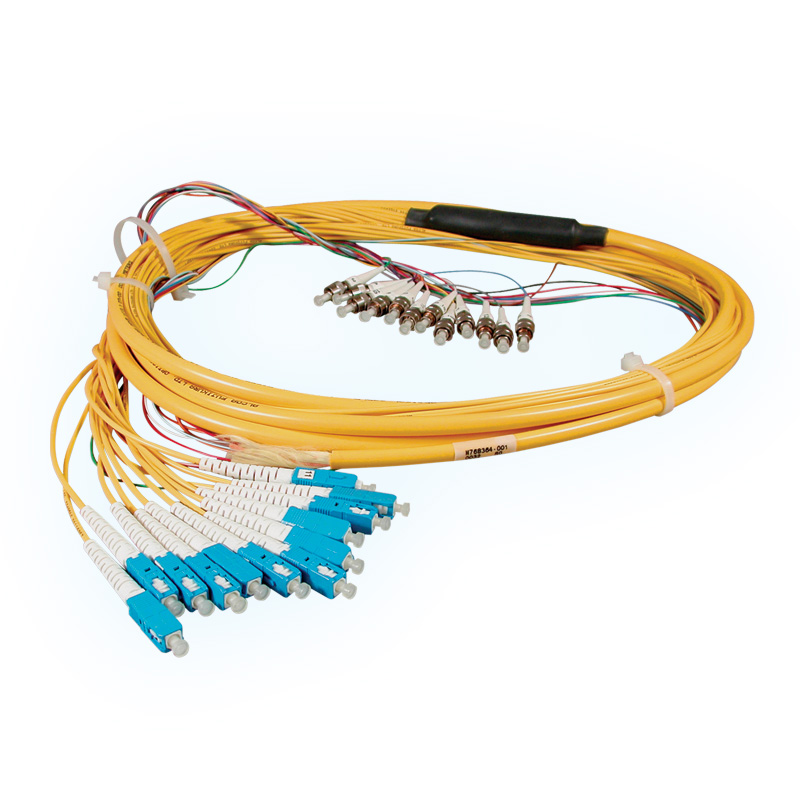

Les assemblages de câbles multifibres permettent une installation sûre et rentable pour de nombreuses applications. Ces assemblages éliminent les terminaisons sur le terrain qui demandent beaucoup de travail et garantissent des performances fiables.
b66be15506fa4b8990506b7555831c1b
© 2002, AFL, all rights reserved. PP-2-00045, Revision 6, 11.2.2020 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 1 Optical Connectivity Optical Connectivity continued Multi-Fiber Cable Assemblies Features • 4-144 fibers with aramid yarn reinforcement for rugged protection • Available with 900 μm tight buffered fibers or sub-unitized design with twelve 250 μm fibers per tube • Highly flexible for ease of routing • Riser, Plenum and LSZH rated cables available • Pre-installed pulling eye kits available on certain products Multi-fiber cable assemblies provide safe and cost effective installation for many applications. These assemblies help eliminate labor-intensive field termination, yet guarantee reliable performance. These assemblies feature a unified construction for easy fiber identification and rapid installation. Applications • Headend termination to a fiber "backbone" • Termination of fiber rack systems • Multi-floor deployment where select fibers are used at each floor • Intrabuilding "backbones" • Data center systems Specifications PARAMETER SINGLE-MODE ASSEMBLIES MULTIMODE ASSEMBLIES LC SC LC SC ULTRA ANGLED ULTRA ANGLED Insertion Loss (Typical dB)*** 0.15 0.15 0.15 0.15 0.15 0.15 Insertion Loss (Maximum dB) 0.3 0.3 0.3 0.3 0.5 0.5 Return Loss (Typical dB)*** -60 -70 -60 -70 -35 -35 Return Loss (Minimum dB) -55 -65 -55 -65 -30 -30 *** Typical values based on equal quality connectors .
© 2002, AFL, all rights reserved. PP-2-00045, Revision 6, 11.2.2020 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 2 Optical Connectivity Optical Connectivity NOTES : 1. Refer to Connector Specifications page. 2. Duplex SC and LC available Connector End A Single-mode ASC = Angle SC AFC = Angle FC USC = Ultra SC UFC = Ultra FC UST = Ultra ST ULC = Ultra LC UDL = Ultra LC Duplex Multimode PSC = SC MM PFC = FC MM PLC = LC MM PST = ST MM PDL = LC Duplex MM* PSF = SC Duplex MM* Cable Type RC = Riser (CPC) PC = Plenum (CPC) PL = Plenum MicroCore ® Fiber Count 004 = 4 006 = 6 012 = 12 024 = 24 036 = 36 048 = 48 072 = 72 096 = 96 144 = 144 Fiber Type Q = Single-mode ITU G.652D/ G.657.A1 2 = Multimode 62.5/125 μ m OM1 L = Multimode 50/125 μ m OM3 C = Multimode 50/125 μ m OM4 Cable Length (meters) XXXX (specify length) 0010 = 10 meters Leg Diameter N = 900 μm End A / XXX End B NN = 900 μm End A and B F = Furcated End A / XXX End B FF = Furcated Ends A and B FN = Furcated Ends A / 900 μm End B NF = 900 μm End A / Furcated Ends B ASC Ordering Information ASC RC 012 Q 0010 NN Connector End B Single-mode ASC = Angle SC AFC = Angle FC USC = Ultra SC UFC = Ultra FC UST = Ultra ST ULC = Ultra LC XXX = No connector Multimode PSC = SC MM PFC = FC MM PLC = LC MM PST = ST MM XXX = No connector Multi-Fiber Cable Assemblies Contact AFL for further details. Qualifications GOVERNING BODY STANDARD CODE COMPONENT EIA/TIA 568-A Cable Telcordia GR-409-CORE GR-326 Cable Connectors RoHS Compliant Cable Temperature Specifications Temperature Range -40°C to +85°C
Caractéristiques :
- 4 - 144 fibres avec renfort en fil d'aramide pour une protection robuste
- Disponible avec 900 µ
m de fibres tamponnées serrées ou une conception sous-unitaire avec douze fibres de 250 µm par tube. - Hautement flexible pour faciliter le routage
- Câbles de type Riser, Plenum et LSZH disponibles.
Kits d'œillets de tirage préinstallés disponibles sur certains produits. Les applications:
- Terminaison de tête de réseau vers un "backbone" en fibre optique
- Terminaison des systèmes de rack à fibres optiques
- Déploiement sur plusieurs étages où des fibres sélectionnées sont utilisées à chaque étage.
- Backbones intra-bâtiment
- Systèmes de centres de données
Les assemblages de câbles multifibres permettent une installation sûre et rentable pour de nombreuses applications. Ces assemblages permettent d'éliminer les terminaisons sur le terrain qui demandent beaucoup de travail, tout en garantissant des performances fiables. Dotés d'une construction unifiée pour une identification facile des fibres et une installation rapide, ces assemblages sont construits pour dépasser toutes les exigences TIA et Telcordia.
