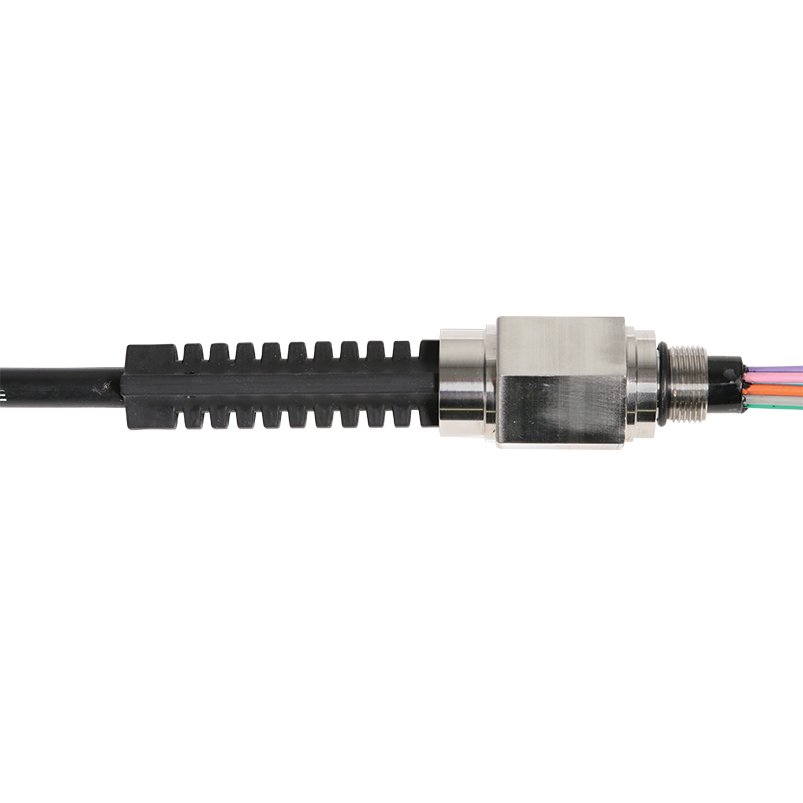

NodeFLEX est un assemblage de câble de nœud universel et flexible qui comprend une gaine en caoutchouc pliable avec des tiges en acier intégrées qui maintiennent le câble en place jusqu'à 90° après la flexion.
b66be15506fa4b8990506b7555831c1b
© 2020, AFL, all rights reserved. PP-2-00314, Revision 2, 7.23.2021 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 1 Optical Connectivity Pre-Terminated Cable Assemblies The AFL NodeFLEX cable assemblies are used to link the Optical Distribution Network (ODN) to Hybrid Fiber-Coaxial (HFC) Nodes. The NodeFLEX fitting includes a flexible boot with integrated steel wires that allow installers to flex the boot to an angle up to 90° and hold that position for applications where 90° entry is required. This eliminates the need for separate straight and 90° node cables, thus reducing inventory and ordering complexity. The SCTE 5/8-24 UNEF threaded fitting of the assembly provides a water-tight seal for up to 3 meters of static waterhead. The fitting materials are machined from stainless steel to ensure long life in the outside plant environment. NodeFLEX ® Cable Assembly Features • An assortment of industry standard connector styles are available such as SC/APC, SC/UPC, FC/APC, FC/UPC and LC/UPC • Available from 2 to 24 fibers • Available with 900 μm, 1.6 mm or 2.0 mm color-coded furcation at various lengths to accommodate all applications • Dielectric or armored outside plant cables available • IP68 rated up to 3 meters of water head • Unibody design allows for installation into the node without twisting the cable • Stainless steel fitting with UV-stabilized rubber boot Specifications PARAMETER VALUE Operating Temperature °F (°C) -40 to 158 (-40 to 70) Cable Retention lbf (N) 100 (445) Fiber Count 2-24 Maximum Insertion Loss (dB) 0.30 Return Loss (dB) ≥55 (UPC), ≥65 (APC) Fitting Material Stainless Steel Fitting Threads 5/8-24 UNEF Hex Nut Size (in.) 1 Cable Diameter, Armored, 2-12 Fiber in. (mm) 0.32 (8.2) Cable Diameter, Dielectric, 2-24 Fiber in. (mm) 0.26 (6.7) Cable Diameter, Armored, 24 Fiber in. (mm) 0.33 (8.4) Ordering Information Connector End A ASC = Angled SC AFC = Angled FC USC = Ultra SC UFC = Ultra FC UST = Ultra ST ULC = Ultra LC ALC = Angled LC ASC Cable Type NC = Dielectric Round Drop AN = Armored Round Drop NC Fiber Count 002 = 2 004 = 4 006 = 6 008 = 8 012 = 12 024 = 24 012 Fiber Type Q = Single-mode Q Cable Length (meters) XXXX (specify length) 0010 = 10 meters 0010FT = 10 feet 0010FT Leg Diameter N = 900 μm End A 41 Inches length F1624 = 1.6 mm End A 24 inches length F1636 = 1.6 mm End A 36 inches length F1641 = 1.6 mm End A 41 inches length (F16XX required for 24 fiber) F2041 = 2.0 mm End A 41 inches length (Default 41 inches length) F2041 XXX Connector End B XXX = No connector Dielectric Cable Flexible Boot Armored Cable UV Resistant Jacket Gel-Filled Tube Optical Fiber Dielectric Water-Blocking Strength Members Rip Cords Corrugated Steel Armor Steel Wires Cable Components 90 °
Caractéristiques :
- Un assortiment de styles de connecteurs standard est disponible, tels que SC/APC, SC/UPC, FC/APC, FC/UPC et LC/UPC.
- Disponible de 2 à 24 fibres
- Disponible avec une furcation à code couleur de 900 μ
m, 1,6 mm ou 2,0 mm à différentes longueurs pour répondre à toutes les applications. - Câbles extérieurs d'usine diélectriques ou blindés disponibles
- Classé IP68 jusqu'à 3 mètres de hauteur d'eau
- La conception monobloc permet une installation dans le nœud sans torsion du câble.
- Raccord en acier inoxydable avec gaine en caoutchouc stabilisé aux UV
