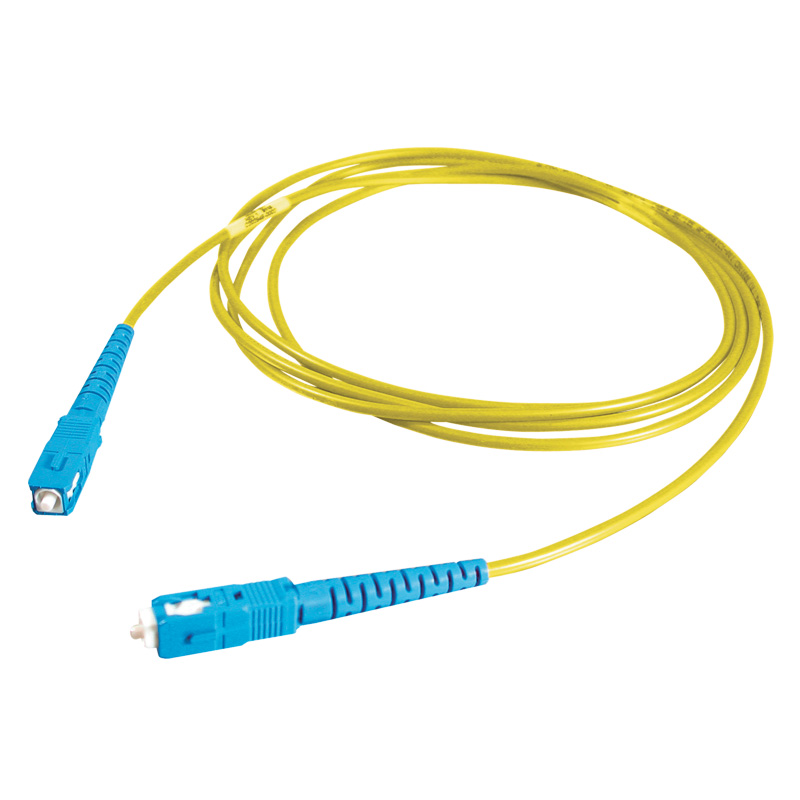

Les assemblages de câbles simplex et duplex sont disponibles dans tous les styles de connecteurs courants. Les options de cordage comprennent des diamètres de 1,6, 2,0 et 3,0 mm, et sont fabriquées avec des composés sans halogène à faible émission de fumée, de plénum ou de colonne montante. Tous les principaux types de fibres monomodes et multimodes sont pris en charge.
b66be15506fa4b8990506b7555831c1b
© 2002, AFL, all rights reserved. PP-2-00102, Revision 6, 10.30.2020 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 1 Optical Connectivity Optical Connectivity Simplex cable assemblies are offered with a variety of combinations. Connectors include SC, FC, ST and LC. 3.0 mm, 2.0 mm, 1.6 mm and 900 μm simplex cables in riser and plenum are available. Features • 3.0 mm, 2.0 mm, 1.6 mm, and 900 μm cable diameter available • Riser, Plenum and LSZH rated cables available Simplex Cable Assemblies Applications • Building interconnections (campus LAN) • Trunking lines direct to telecommunications closet • Fiber patch panels within communications closets • Links between electronic equipment and fiber patch panels Cable Components Ordering Information Connector End A Single-mode ASC = Angle SC AFC = Angle FC ALC = Angle LC USC = Ultra SC UFC = Ultra FC UST = Ultra ST ULC = Ultra LC Multimode PSC = SC MM PFC = FC MM PLC = LC MM PST = ST MM Cable Type RS = 3.0 mm Riser PS = 3.0 mm Plenum KR = 3.0 mm I/O Riser RT = 2.0 mm Riser PT = 2.0 mm Plenum RM= 1.6 mm Riser PM = 1.6 mm Plenum JH = 900 μm Fiber Count 001 = 1 Fiber Type Q = Single-mode* 2 = Multimode 62.5/125 OM1 L = Multimode 50/125 OM3 C = Multimode 50/125 OM4 Cable Length (meters) 0010 = 10 meters (specify length) ASC ASC RS 001 Q 0010 Connector End B Single-mode ASC = Angle SC AFC = Angle FC ALC = Angle LC USC = Ultra SC UFC = Ultra FC UST = Ultra ST ULC = Ultra LC XXX = No connector Multimode PSC = SC MM PFC = FC MM PLC = LC MM PST = ST MM XXX = No connector NOTES : * All Single-mode cable assemblies use the ITU G.657.A1 standard. Contact AFL for further details. Qualifications GOVERNING BODY STANDARD CODE COMPONENT Telcordia GR-409 GR-326 Cable Connectors RoHS Compliant Cable ITU G.652.D, G.657.A1 Single-mode optical fiber only
© 2002, AFL, all rights reserved. PP-2-00106, Revision 8, 11.2.2020 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 1 Optical Connectivity Optical Connectivity Contact AFL for further details. Qualifications GOVERNING BODY STANDARD CODE COMPONENT Telcordia GR-409 GR-326 Cable Connectors RoHS Compliant Cable ITU G.652.D, G.657.A1 Single-mode optical fiber only Duplex Cable Assemblies Zipcord cables are used to meet the requirements for two-fiber cable assemblies, utilizing SC, FC, ST and LC connectors. Features • Flexible, 2-fiber design • Riser, Plenum and LSZH* rated cables available (*contact AFL) Cable Components Zipcord DUAL-Link Micro-Dual Applications • Private networks • Data centers • High-density applications • Interconnect and cross-connect • Premise installations Connector End B Single-mode AFC = Angle FC UFC = Ultra FC UST = Ultra ST ADL = Angled LC Duplex ASF = Angled SC Duplex USF = Ultra SC Duplex UDL = Ultra LC Duplex XXX = No connector Multimode PFC = FC MM PST = ST MM PSF = SC Duplex MM PDL = LC Duplex MM XXX = No connector Ordering Information Connector End A Single-mode AFC = Angle FC UFC = Ultra FC UST = Ultra ST ADL = Angled LC Duplex ASF = Angled SC Duplex USF = Ultra SC Duplex UDL = Ultra LC Duplex Multimode PFC = FC MM PST = ST MM PSF = SC Duplex MM PDL = LC Duplex MM Cable Type Zipcord RZ = 3.0 mm Riser PZ = 3.0 mm Plenum R20Z = 2.0 mm Riser P20Z = 2.0 mm Plenum R16Z = 1.6 mm Riser P16Z = 1.6 mm Plenum Fiber Count 002 = 2 Fiber Type Q = Single-mode** 2 = Multimode 62.5/125 OM1 L = Multimode 50/125 OM3 C = Multimode 50/125 OM4 Cable Length (meters) XXXX (specify length) 0010 = 10 meters UST UST RZ 002 Q 0010 NOTES : 1. Refer to Connector Specifications page. * Single connector options, quantity two per end. Duplex connectors are assembled with removable clip. ** All Single-mode cable assemblies use the ITU G.652.D/G.657.A1 standard. *** LC Connectors available on 2.0 mm Zipcord cable.
Caractéristiques :
- Diamètres de câble disponibles : 3,0 mm, 2,0 mm, 1,6 mm et 900 µ
m - Câbles conformes aux normes Riser, Plenum et LSZH
- Options insensibles au pliage
Les applications:
- Interconnexion des bâtiments (LAN du campus)
- Panneaux de raccordement en fibre optique dans les armoires de communication
- Liens entre les équipements électroniques et les panneaux de brassage en fibre optique
Les assemblages de câbles Simplex et Zipcord font partie de la gamme d'assemblages de câbles d'interconnexion (une et deux fibres) d'AFL'et sont utilisés pour répondre aux exigences des interconnexions optiques à une et deux fibres. Ces assemblages sont disponibles dans les styles de connecteurs optiques les plus courants, notamment SC, LC, ST et FC. Les options de cordage comprennent généralement des diamètres extérieurs de 1,6, 2,0 et 3,0 mm, fabriqués avec des composés sans halogène à faible émission de fumée, de plénum et de colonne montante.
Tous les principaux types de fibres monomodes et multimodes sont pris en charge.
