Les exigences de densité des réseaux actuels entraînent une demande croissante de connectivité mul-tifibre. Avec la généralisation des connecteurs multifibres dans les centres de données, la capacité à tester ces types de connexions avec précision et rapidité est devenue encore plus cruciale.
cda1f6459bec49dcb628a1d5f6fe2bc6
AFLglobal.com 1 (800) 235-3423 © 2025, AFL, all rights reserved. MPO24-00-2000 Revision AA 2025-03-27 Specifications are subject to change without notice. Test and Inspection MPO-24 Switch 1 The density demands of today’s networks are driving more demand for multi-fiber connectivity. As the adoption of multi-fiber connectors becomes more prevalent in data centers, the ability to test these types of connections accurately and quickly has become even more critical. AFL’s MPO-24 Switch enables OTDR- testing of MPO-24/MTP ® -terminated cables, as well as MPO-16, MPO-12 and MPO-8 terminated cables with the appropriate launch rings. The MPO-24 optical fiber switch allows users to verify some or all fibers in a multi-fiber connector in a single test, saving both time and money by automating the scanning process without the need to manually plug and unplug each fiber. AFL’s MPO-24 Switch is compatible with AFLs FlexScan FS200 and FS300 series OTDRs and can be ordered as part of a kit, or as an add-on kit for those with FS200/FS300 series OTDRs. Features • Integrates with AFLs FlexScan OTDRs (FS200 and FS300) to automate testing • 24-fiber switching capability • Dual wavelength, single-mode (1310/1550 nm) • Powered by OTDR Applications Automates OTDR testing of multi-fiber links without disconnecting/ reconnecting Fully selectable testing up to 24 fibers Characterize MPO-terminated links with FlexScan OTDRs FlexScan FS200 MPO-24 Switch FlexScan ® FS300 Flex Reporter ™ Software Suite Mobile App PC Software
AFLglobal.com 1 (800) 235-3423 © 2025, AFL, all rights reserved. MPO24-00-2000 Revision AA 2025-03-27 Specifications are subject to change without notice. Test and Inspection MPO-24 Switch 2 Specifications a Optical Power Meter MPO Power Meter Wavelength 1310/1550 nm, SM dual-wavelength Insertion Loss 1.2 dB typ. – 1.8 dB max. Optical Return Loss (ORL) 50 dB min. General Power Powered via USB connection to FlexScan OTDR Weight 0.3 kg (0.66 lb) Dimensions 12.9 x 6.9 x 3.1 cm (5.1 x 2.7 x 1.2 in) Operating Temperature -20 °C to +60 °C, 0 to 90 % RH (non-condensing) Storage Temperature -20 °C to +70 °C, 0 to 90 % RH (non-condensing) Notes: a. All specifications valid at 23°C ± 2°C unless otherwise specified. Ordering Information The MPO-24 Optical Switch has been designed for use with the FlexScan OTDR family. It can be ordered as follows: • Option I - As part of a FlexScan FS300 OTDR kit using “MPO24” option in the [Kit] option below AFL NO. OTDR/OLS (nm) PON OTDR OLS OPM BT/Wi-Fi FS300-325-[Kit]-P0-W0 850/1300 MM; 1310/1550 SM FS300-325-[Kit]-P0-W1 (a) 850/1300 MM; 1310/1550 SM FS300-325-[Kit]-P1-W0 850/1300 MM; 1310/1550 SM FS300-325-[Kit]-P1-W1 (a) 850/1300 MM; 1310/1550 SM • Option II - As part of a FlexScan FS200 OTDR kit using the “MPO24” option in the [Kit] option below: AFL NO. OTDR/Source (nm) PON OTDR OLS OPM BT /Wi-Fi Dark Live FS200-100-[Kit]-P0-W0 1310/1550 FS200-100-[Kit]-P1-W1 1310/1550 FS200-300-[Kit]-P0-W1 1310/1550 FS200-300-[Kit]-P1-W1 1310/1550 FS200-303-[Kit]-P1-W0 1310/1550/1625 FS200-303-[Kit]-P1-W1 1310/1550/1625 FS200-304-[Kit]-P0-W1 1310/1550/1650 FS200-304-[Kit]-P1-W0 1310/1550/1650 In both cases the [Kit] Includes: FlexScan OTDR, MPO24 Switch, MPO launch cable, OTDR to-Switch launch cable, OTDR-to-Switch USB cable, FlexReports Advanced. • Option III - As an add-on kit for existing FlexScan FS200 or FS300 OTDR users AFL NO. Contains (ea.) MPO-24 Switch Fiber Ring MPO Fiber Ring MPO24-SM-OTDR-ADD MFS-12-SM-ASC, SM, SC/APC-MPO/APC pinned MPO-24 APC pinned, SC/APC 12F, 61 m, MPO/APC-unpinned to MPO Select pinned or unpinned network MPO connector MPO-SM-OTDR-ADD Kit includes: (1) MPO-24 optical switch, (1) single-fiber Fiber Ring to connect OTDR to the switch, (1) MPO Fiber Ring.
AFLglobal.com 1 (800) 235-3423 © 2025, AFL, all rights reserved. MPO24-00-2000 Revision AA 2025-03-27 Specifications are subject to change without notice. Test and Inspection MPO-24 Switch 3 FlexScan ® FS300 (Quad) and FS200 (SM) OTDRs • Sm artAuto ® 1-button automated testing for fast results • LinkMap ® color-coded icons for easy troubleshooting • Integrated Source, Power Meter and VFL Recommended Products One-Click ® Cleaner MPO / MPO-16 • Idea l for Data Centers and high density optical networks • Designed to work on MTP ® /MPO multi-fiber connectors • Cleans conn ectors on jumpers and in adapters Qualificati ons Category Regulation/ Standard Qualification CE Marking EU Compliant to relevant EU Directives on health, safety, and environmental protection, and certified with CE marking Safety EN Compliant to EN 61326-1 for EMC requirements for electrical equipment EN Compliant to EN 55011 for EMC requirements for industrial, scientific and medical equipment RoHS EU Compliant to EU regulations Directive 2011/65/EU (RoHS 2) and Directive 2015/863 (RoHS 3) Contact Sales@AFLglobal.com to schedule a demonstration or learn how to buy. Visit www.AFLglobal.com/Test to learn more about MPO-24 Switch. International Sales and Service Contact Information available at www.AFLglobal.com/Test/Contacts .
Caractéristiques :
· Intégration avec les OTDR FlexScan d’AFL (FS200 et FS300) pour automatiser les tests
· Double longueur d’onde, monomode ou multimode
· Capacité de commutation de 24 fibres (MPO-24) et 12 fibres (MFS)
Applications
· Transforme un testeur à port unique en testeur multifibre utilisant votre OTDR existant
· Automatise les tests OTDR des liens multifibres sans déconnexion/reconnexion
· Tests entièrement sélectionnables jusqu’à 24 fibres (commutateur MPO-24)
· Caractérisation des liens avec terminaisons MPO à l’aide des OTDR FlexScan
Tests automatisés de fibres multiples pour une vitesse hyperscale
La densité croissante des réseaux actuels entraîne une demande accrue en connectivité multifibres. Dans les centres de données hyperscale où les goulots d’étranglement liés aux tests MPO ralentissent le déploiement, le commutateur multifibres MPO-24 permet de tester efficacement les câbles MPO à 12 et 24 fibres sans recourir à des câbles de dérivation. Jumelé à l’OTDR monomode FlexScan FS200, les techniciens configurent l’installation de test une seule fois, ce qui simplifie et automatise les tests séquentiels sur l’ensemble de la matrice de fibres — sans gestion complexe de câbles, sans commutation manuelle.
L’OTDR monomode FlexScan FS200 avec le mode FleXpress, combiné à un commutateur MPO contrôlé par USB, offre le test OTDR multifibres le plus rapide de l’industrie. Pour les exploitants hyperscale qui gèrent des milliers de connexions MPO, cette solution de test automatisée permet des cycles de validation ultrarapides et aucun retard de déploiement, assurant que votre infrastructure réseau est prête à soutenir la performance maximale de l’IA.

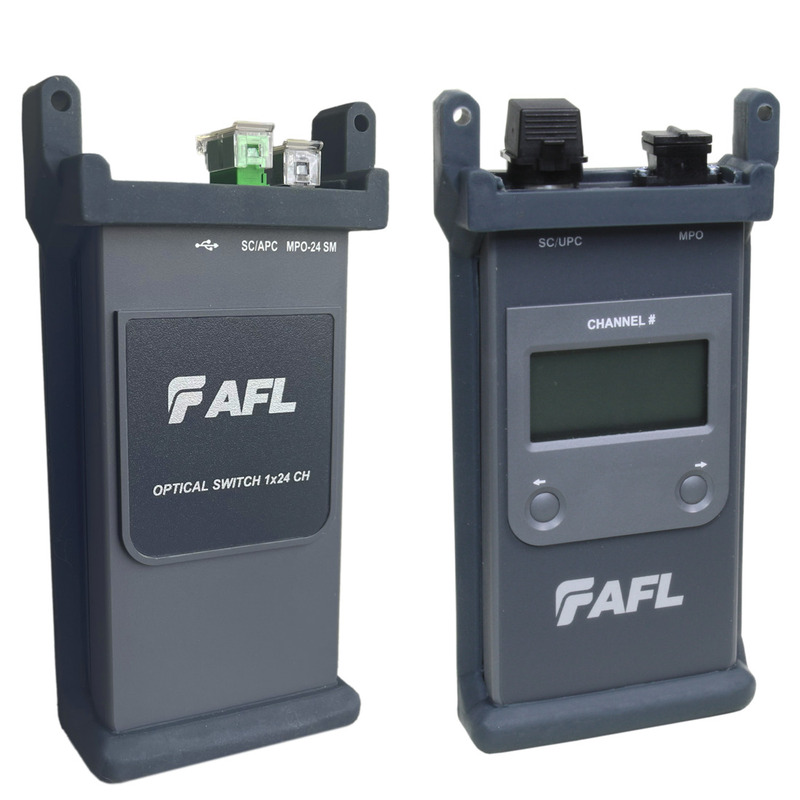

Deux commutateurs. Une mission : une validation plus rapide
Le commutateur MPO-24 d’AFL permet le test OTDR des câbles terminés MPO-24/MTP®, ainsi que des câbles terminés MPO-16, MPO-12 et MPO-8 à l’aide des anneaux de lancement appropriés. Le commutateur optique à fibres MPO-24 permet aux utilisateurs de vérifier une partie ou l’ensemble des fibres dans un connecteur multifibres en un seul test, ce qui permet d’économiser temps et argent en automatisant le processus de balayage, sans avoir à brancher et débrancher manuellement chaque fibre. Le commutateur MPO-24 d’AFL est compatible avec les séries d’OTDR FlexScan FS200/FS300 d’AFL et peut être commandé dans un ensemble ou comme trousse complémentaire pour ceux qui possèdent déjà un OTDR FS200/FS300.
Le commutateur multifibres (MFS) d’AFL permet de tester des câbles à 12 fibres sans avoir besoin d’un câble de dérivation. Le commutateur permet aux utilisateurs d’utiliser un seul appareil de test pour parcourir automatiquement toutes les fibres d’un connecteur, peu importe la polarité, sans devoir débrancher et rebrancher l’équipement de test. Le commutateur MFS est compatible avec vos OTDR FlexScan FS300/FS200 existants.
Pour plus de détails et pour l’information sur les commandes, consultez la fiche technique du FlowScout MPO OLTS ou notre guide d’achat!
