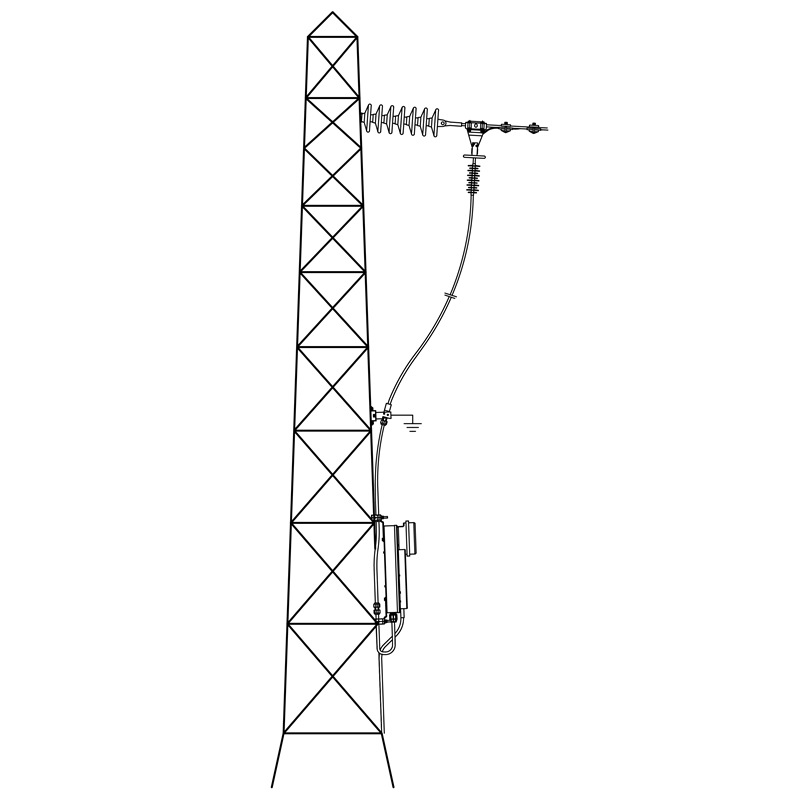

Caja de terminación conjunta y sistema de gestión de fase para la terminación del cable de fibra óptica SkyWrap® en aplicaciones de cable de fase.
7b148901167e45d3a176216e993ac458
FIBER OPTIC CABLE HARDWARE Fiber Optic Cable Hardware ©2014 AFL Telecommunications Europe Ltd. Email: EMEAsales@aflglobal.com Specifications are subject to change without notice. Revision SW043_22Feb_2021 AFLglobal.com | 44 (0)1793 647200 1 Qualifications GOVERNING BODY STANDARD CODES COMPONENT IEC 60 and 1109 Phase-to-Ground BS EN 50411-3-2002 IEEE 1591.3-2011 Specially designed system for providing electrical isolation and mechanical support to transition the SkyWrap cable from the phase conductor to a tower mounted splice enclosure. The system includes a Phase-to-Ground transition that attaches to the phase conductor and the steel, wood or concrete support structure providing corona discharge protection. A termination joint enclosure is used to provide a link between the SkyWrap cable and the continued fiber optic cable connection, inlcuding options for OPGW, ADSS or underground fiber optic cables. Features • Optimum corona discharge protection • Track resistance for high voltage or polluted environments • Suitable for up to 300 kV system voltage (173 kV Phase-to-Ground) • Range of designs to suit environmental conditions • All tower fittings are available for a range of tower or pole designs • Available for up to 192 fibers SkyWrap ® Termination Joint—Phase Wire Key components Phase-to-Ground insulator Cable clamp with nylon insert Tower mounted joint enclosure Typical configuration for a lattice tower Ordering Information TOWER HEIGHT Feet (m) STRUCTURE TYPE CONDUCTOR SIZE inches (mm) FIBER COUNT < 82 (< 25) < 115 (< 35) < 197 (< 60) Lattice Tower Steel/Concrete Pole Wood Pole 0.354-0.866 (9-22) 0.787-1.221 (20-31) 1.181-1.693 (30-43) 12-192 TCD L M H 913 917 921 A B C nnF Example: TCD-L921B48F
Características:
- Óptima protección contra descargas de corona
- Resistencia a la pista para entornos de alta tensión o contaminados
- Adecuado para una tensión de sistema de hasta 300 kV (173 kV fase-tierra)
- Gama de diseños para adaptarse a las condiciones ambientales
- La fase a tierra cumple con las normas IEC 60 e IEC 1109
- Todos los accesorios de la torre están disponibles para una gama de diseños de torres o postes
- Disponible para hasta 192 fibras
- Cajas de empalme fabricadas según la norma BS EN 50411-3-2002
- Cumple la norma IEEE 1591.3-2011
