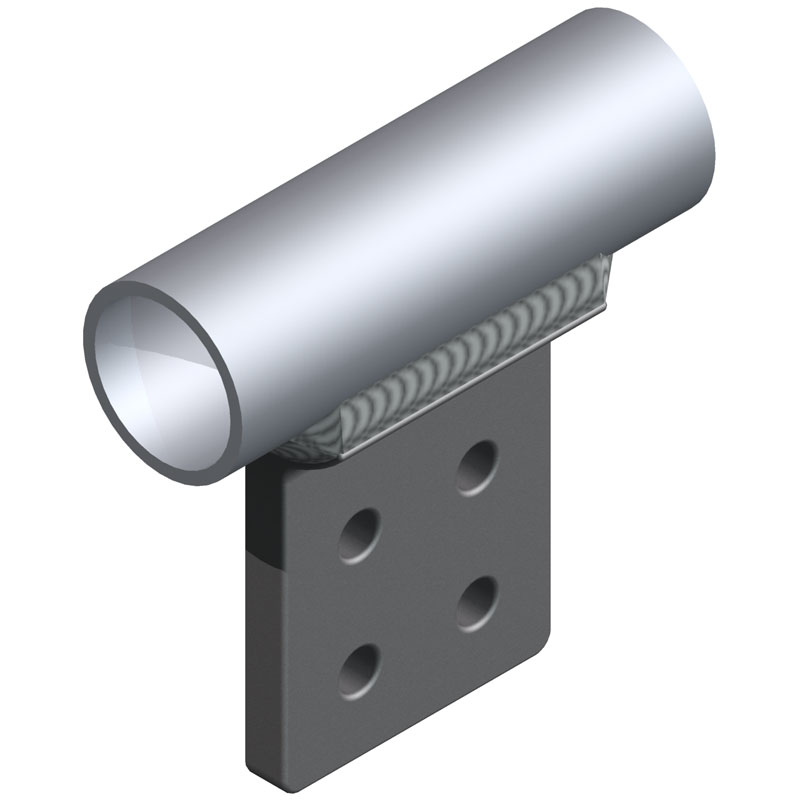

Las derivaciones en T transversales están diseñadas para proporcionar conexiones terminales en vano en el bus tubular. Las almohadillas tienen superficies de contacto en ambos lados. Las almohadillas se ajustan a las normas NEMA.
3973c3309c1c4f8fb011f100d22695ce
404 230 k V Aluminum Pipe Taps & Extensions 230 kV Aluminum Welded Pipe Taps & Extensions © 2010, AFL, all rights reserved. PP-3-00550, Revision 2, 1.30.19 Specifications are subject to change without notice. www.AFLglobal.com or 800-890-8878 TYPE WTC-N-AA Welded Tee to Flat Ordering Information CATALOG NUMBER SPS RANGE FIG. NO. DIMENSIONS IN INCHES A C H T X WTC250-2N-AA 1 THRU 2 1/2 1 2.00 3.25 3.88 0.50 0.63 WTC250-4N-AA 1 THRU 2 1/2 2 3.00 3.25 3.88 0.50 0.63 WTC250-4N4-AA 1 THRU 2 1/2 2 4.00 4.25 4.88 0.63 1.13 WTC600-2N-AA 3 THRU 6 1 2.00 3.25 4.00 0.75 0.63 WTC 600-4N-AA 3 THRU 6 2 3.00 3.25 4.00 0.75 0.63 WTC 600-4N4-AA 3 THRU 6 2 4.00 4.25 5.00 0.75 1.13 WTC 600-6N4-AA 3 THRU 6 3 6.00 4.00 5.00 0.75 1.13 WTC800-4N4-AA 8 2 4.00 4.25 5.00 0.75 1.13 WTC800R-2N-AA 8" OD 1 2.00 4.25 5.11 0.75 0.75 WTC800R-4N4-AA 8" OD 2 4.00 4.25 5.00 0.75 1.13 For welding a two, four, or six hole NEMA pad to a pipe. Material Aluminum Alloy Notes • For Undrilled holes on pad, add "-U" to catalog number. EX: WTC250-2NU-AA • For Finish surface on both sides of pad, add "-F" to catalog number. EX: WTC250-2NF-AA. H C T FIELD WELD C 1.75 X A FIG. 1 FIG. 2 FIG. 3 C 1.75 1.75 X A 1.75 1.75 C ∅ 0.56 1.75 A X ∅ 0.56
405 230 k V Aluminum Welded Pipe Taps & Extensions 230 kV Aluminum Pipe Taps & Extensions © 2010, AFL, all rights reserved. PP-3-00553, Revision 1, 9.16.13 Specifications are subject to change without notice. www.AFLglobal.com or 800-890-8878 TYPE WTF-AA Perpendicular Pipe Tap Ordering Information CATALOG NUMBER SPS FIG. NO. DIMENSIONS IN INCHES MIN MAX A B C H T X WTF250-2N-AA 1 2-1/2 1 2 7/8 3-1/8 3-3/4 1/2 5/8 WTF250-4N-AA 1 2-1/2 2 3 7/8 3-1/8 3-3/4 1/2 5/8 WTF250-4N4-AA 1 2-1/2 2 4 7/8 4-1/8 4-3/4 1/2 1-1/8 WTF600-2N-AA 3 6 1 2 1 3-1/8 3-3/4 3/4 5/8 WTF600-4N-AA 3 6 2 3 1 3-1/8 3-3/4 3/4 5/8 WTF600-4N4-AA 3 6 2 4 1 4-1/8 4-3/4 3/4 1-1/8 Transverse tee taps are designed to provide terminal connections in span on tubular bus. Pads have contact surfaces on both sides. Pads conform to NEMA standards. Material Aluminum Alloy C H B 1 3/4 ∅ 9/16 FIG. 1 A X X A FIG. 2 ∅ 9/16 1 3/4 FIELD WELD T
Características:
- Aleación de aluminio
- Ajuste de la tubería de bus externa para la tubería de bus SCH 40 y SCH 80
- Cumple las normas NEMA CC1
Aplicaciones:
- Calificada para 230 kV
- Subestación
- Tubo bus de aluminio
Las derivaciones en T transversales están diseñadas para proporcionar conexiones terminales en vano en el bus tubular. Las almohadillas tienen superficies de contacto acabadas en ambos lados. Las almohadillas se ajustan a las normas NEMA.
