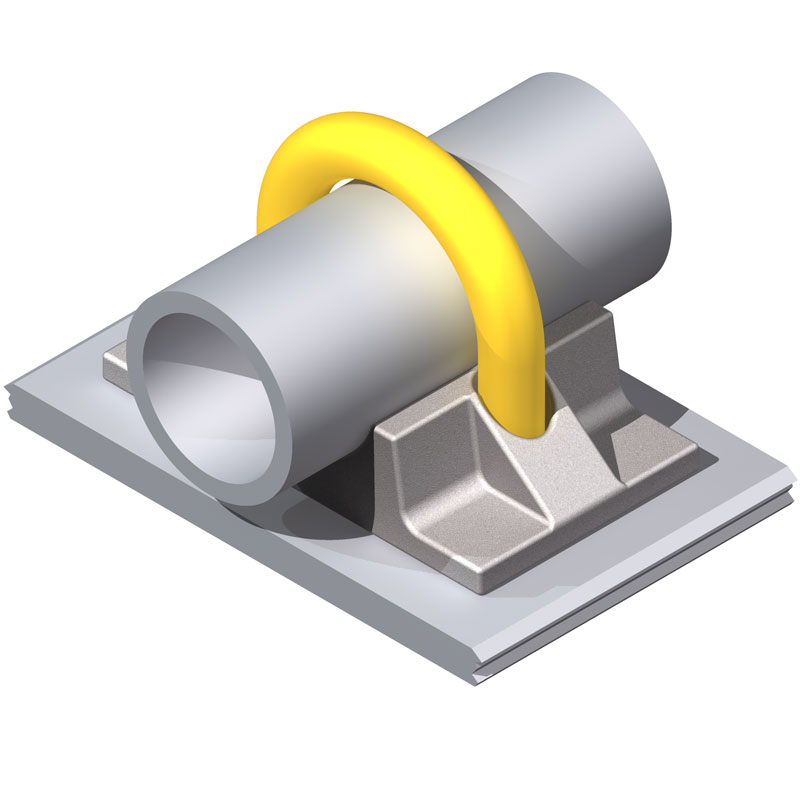

Una abrazadera de tierra para conectar a tierra un conducto de bus a una barra plana, una placa o un miembro estructural de acero plano.
ab1cb471c90847f3b11358cd68bb682e
301 230 kV Aluminum Bolted Ground Clamps 230 kV Aluminum Bolted Ground Clamps www.AFLglobal.com or 800-890-8878 © 2010, AFL, all rights reserved. 11.09.10 Specifications are subject to change without notice. TYPE GD-AA Pipe Ground Clamp Material Aluminum Alloy Hardware Yellow anodized aluminum U-bolts, nuts, and lockwashers. H 1/4 W B Ordering Information CATALOG NUMBER GROUND DIMENSIONS IN INCHES U-BOLT SIZE SPS ROD B H W GD25-AA 1/4 1/2 1-1/4 1-15/16 1-7/8 3/8 GD38-AA 3/8 5/8 - 3/4 1-1/4 2-1/16 2 3/8 GD75-AA 1/2 - 3/4 7/8 - 1 1-1/2 2-7/16 2-1/2 3/8 GD100-AA 1 1 - 1/4 1-3/4 2-9/16 2-5/8 3/8 GD125-AA 1-1/4 1-1/2 - 1-5/8 1-3/4 3-1/8 3 3/8 GD150-AA 1-1/2 1-3/4 2 3-3/8 3-3/16 3/8 GD200-AA 2 2-1/4 - 2-3/8 2 3-7/8 3-11/16 3/8 GD250-AA 2-1/2 2-3/4 - 2-7/8 2 4-1/4 4-3/16 3/8 GD300-AA 3 3-3/8 - 3-1/2 2-1/2 5-1/4 5-3/16 1/2 GD350-AA 3-1/2 3-7/8 - 4 2-1/2 5-3/4 5-11/16 1/2 GD400-AA 4 4-3/8 - 4-1/2 2-5/8 6-7/8 6-3/16 1/2
Características:
- Aleación de aluminio
- Herrajes de aluminio anodizado
- El perno en U permite la instalación con una sola herramienta
Aplicaciones:
- Calificada para 230 kV
- Subestación
- Barra colectora de aluminio
Una abrazadera de tierra para conectar a tierra un conducto de bus a una barra plana, una placa o un miembro estructural de acero plano.
