El acoplador de expansión está diseñado para conectar la tubería de bus y compensar la expansión y contracción en los tramos de bus.
0404a973ff1249859851295871ad551c
67 Bronze Couplers Bronze Couplers www.AFLglobal.com or 800-890-8878 © 2011, AFL, all rights reserved. Revision 1. 9.20.11 Specifications are subject to change without notice. TYPE XC, XCP, XBP Copper Expansion Coupling XC, XCP An expansion connector for coupling two standard pipe size tubular buses. XBP An expansion connector for coupling a run to a tap. Pipe size maybe same SPS, or varying. Material Copper Alloy Alignment Guide Copper Alloy Hardware Everdur bolts, nuts, lockwashers and flat washers Note • For laminations add "L" to catalog number. Example: XCL100 • For extra heavy pipe size (Schedule 80), add (E) to pipe size. Example: XC100E • If alignment guide is not required, add (P) to catalog number suffix. Example: XCP100 XC XCP B B FLEXIBLE TINNED COPPER BRAID FLEXIBLE TINNED COPPER BRAID A XC XCP B B A FLEXIBLE TINNED COPPER BRAID TAP B L RUN C XBP
www.AFLglobal.com or 800-890-8878 68 Bronze Couplers Bronze Couplers Ordering Information for XC and XCP XC & XCP CATALOG NUMBER SCH 40 SCH 80 SPS A B C L BOLT SIZE XC50 XC50E 1/2 5 1/2 2 5/8 - - 3/8 XC75 XC75E 3/4 5 1/2 3 - - 3/8 XC100 XC100E 1 5 1/2 3 - - 3/8 XC125 XC125E 1 1/4 5 1/2 3 - - 1/2 XC150 XC150E 1 1/2 5 1/2 3 1/4 - - 1/2 XC200 XC200E 2 6 3 1/4 - - 1/2 XC250 XC250E 2 1/2 6 3 1/4 - - 1/2 XC300 XC300E 3 6 3 3/4 - - 5/8 XC350 XC350E 3 1/2 7 3 3/4 - - 5/8 XC400 XC400E 4 7 4 - - 5/8 Ordering Information for XBP XBP CATALOG NUMBER SPS DIMENSIONS IN INCHES BOLT SIZE SCH 40 SCH 80 RUN TAP B C L XBP150-50 XBP150-50E 1 1/2 1/2 2 5/8 2 5/8 11 3/8 XBP200-50 XBP200-50E 2 1/2 3 2 5/8 11 3/8 XBP200-200 XBP200-200E 2 2 4 3 1/4 13 1/4 1/2 XBP250-125 XBP250-125E 2 1/2 1 1/4 4 3 13 1/4 1/2 XBP250-250 XBP250-250E 2 1/2 2 1/2 4 4 14 1/4 1/2 XBP300-300 XBP300-300E 3 3 4 4 14 5/8 5/8 XBP350-350 XBP350-350E 3 1/2 3 1/2 4 4 15 5/8 XBP400-400 XBP400-400E 4 4 4 3/8 4 3/8 15 3/4 5/8 TYPE XC, XCP, XBP Copper Expansion Coupling © 2011, AFL, all rights reserved. Revision 1. 9.20.11 Specifications are subject to change without notice.
Características:
- Aleación de bronce
- Herrajes Everdur
- Cumple las normas de NEMA CC1
Aplicaciones:
- Calificada para 230 kV
- Subestación
- Tubo de bus de cobre
El acoplador de expansión está diseñado para conectar la tubería de bus y compensar la expansión y contracción en los tramos de bus.
Acopladores de compresión de aluminio de 230 kV,Conectores en T de compresión de aluminio de 230 kV,Conectores de Terminal de Compresión de Aluminio de 230 kV,Conectores de terminales de compresión de aluminio de 230 kV,Acopladores de tubería de aluminio soldado de 230 kV,Codos de aluminio soldados para tubos de bus de 230 kV,Soportes de tubería de aluminio soldado de 230 kV,Conectores en T y en V para tubos de aluminio soldados de 230 kV,Conectores de terminales de tubería de aluminio soldado de 230 kV,Acopladores de aluminio soldado para cables de 230 kV,Tubería de aluminio soldada de 230 kV a T de cable,Terminal de cable soldado de aluminio de 230 kV,Tapones de aluminio soldados de 230 kV,Varilla de tierra soldada de aluminio de 230 kV,Derivaciones de tubos soldados de aluminio de 230 kV
258

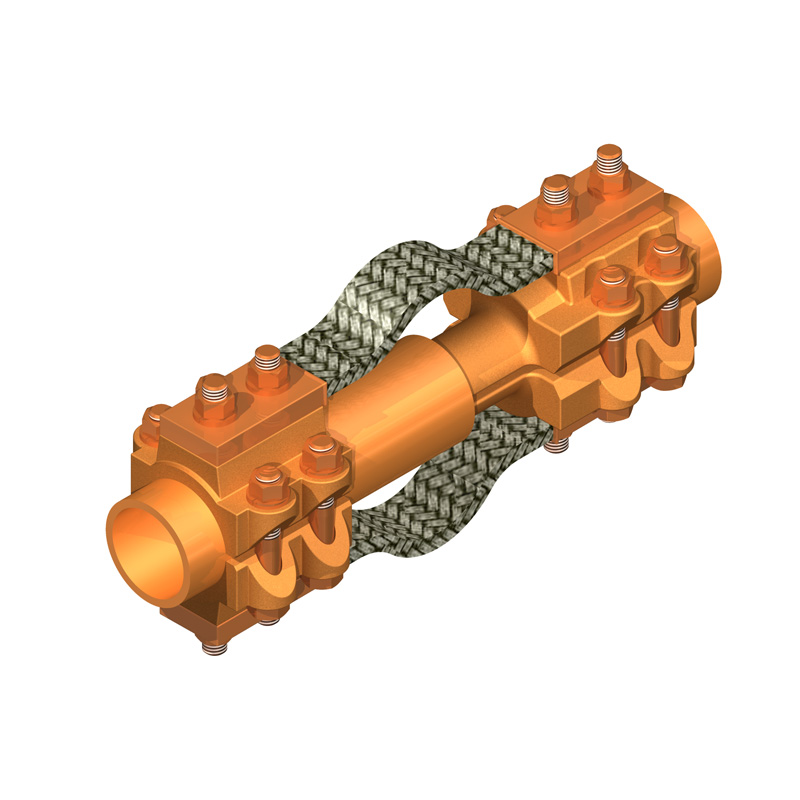

Acopladores de expansión de tubería de cobre con pernos de bronce para 230 kV
Close
Acopladores de expansión de tubería de cobre con pernos de bronce para 230 kV
Características:
- Aleación de bronce
- Herrajes Everdur
- Cumple las normas de NEMA CC1
Aplicaciones:
- Calificada para 230 kV
- Subestación
- Tubo de bus de cobre
PRODUCT DESCRIPTION
El acoplador de expansión está diseñado para conectar la tubería de bus y compensar la expansión y contracción en los tramos de bus.
