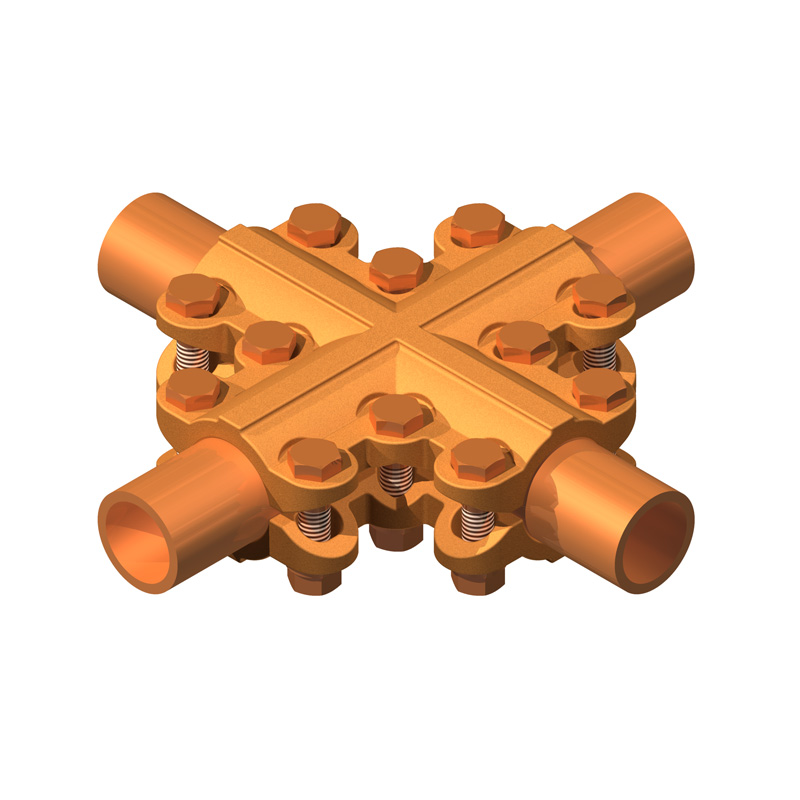

Conector transversal utilizado para unir dos ramas a un bus principal tubular o para proporcionar una unión para cuatro buses tubulares independientes. Este conector transversal puede ser fabricado para acomodar varios tamaños de conductores.
0404a973ff1249859851295871ad551c
89 Bronze Elbows Tee & Vee Connectors Bronze Elbows Tee & Vee Connectors www.AFLglobal.com or 800-890-8878 © 2011, AFL, all rights reserved. 2.24.11 Specifications are subject to change without notice. TYPE PX Tubular Cross Connector A cross connector for joining two branches to a tubular bus main or for providing a junction for four independent tubular busses. Can be made to accommodate various sizes of conductors. Material Copper Alloy Hardware Everdur bolts, nuts and lockwashers Ordering Information CATALOG NUMBER SPS DIMENSIONS IN INCHES BOLT SIZE RUN TAP B C PX50-50 1/2 1/2 4-3/4 4-3/4 3/8 PX75-50 3/4 1/2 4-3/4 4-3/4 3/8 PX75-75 3/4 3/4 4-3/4 4-3/4 3/8 PX100-50 1 1/2 4-3/4 5-7/16 3/8 PX100-75 1 3/4 4-3/4 5-7/16 3/8 PX100-100 1 1 5-7/16 5-7/16 3/8 PX125-75 1-1/4 3/4 4-3/4 6-1/2 3/8 PX125-100 1-1/4 1 6-1/2 6-1/2 1/2 PX125-125 1-1/4 1-1/4 6-11/16 6-11/16 1/2 PX150-150 1-1/2 1-1/2 7-1/8 7-1/8 1/2 PX200-200 2 2 7-13/16 7-13/16 1/2 PX250-250 2-1/2 2-1/2 8-5/16 8-5/16 1/2 PX300-300 3 3 9-7/8 9-7/8 5/8 PX350-350 3-1/2 3-1/2 11-1/8 11-1/8 5/8 PX400-400 4 4 12-1/4 12-1/4 5/8 B C RUN TAP
Características:
- Aleación de bronce
- Ajuste externo de la tubería de bus para la tubería de bus SCH 40 y SCH 80
- Herrajes Everdur
- Cumple las normas de NEMA CC1
Aplicaciones:
- Calificada para 230 kV
- Subestación
- Tubo de bus de cobre
Conector transversal utilizado para unir dos ramificaciones a un bus principal tubular o para proporcionar una unión
para cuatro buses tubulares independientes. Se puede hacer para acomodar varios tamaños
