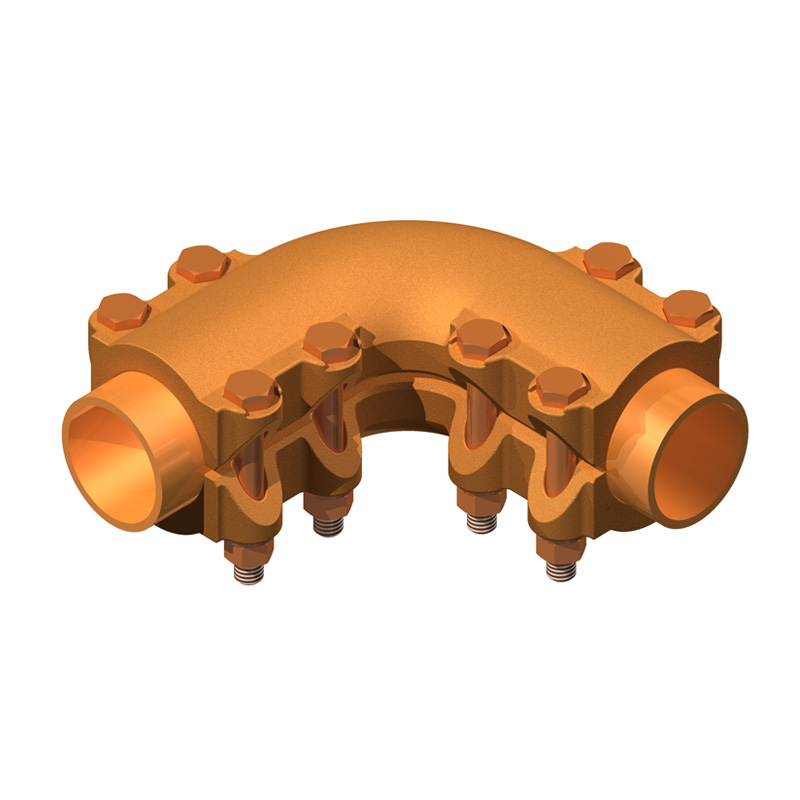

Un codo de tipo abrazadera utilizado para conectar autobuses tubulares de tamaño estándar en ángulo entre sí. Las áreas de soporte de los conductores están acabadas con precisión a máquina con una superficie especial para proporcionar un buen contacto eléctrico y una alta resistencia a la extracción.
0404a973ff1249859851295871ad551c
1 Bronze Elbows, Tess, Vees © 2011, AFL, all rights reserved. PP-3-00327, Revision 1, 5.9.2023 Specifications are subject to change without notice. AFLglobal.com | 800.890.8878 Bronze Elbows, Tee & Vee Connectors TYPE EP Clamp Type Elbow For Tubular Bus A clamp type elbow for connecting standard pipe size tubular buses at angles to each other. Conductor bearing areas are accurately machine finished with a special surface to provide good electrical contact and high pull-out strength. Material Copper Alloy Hardware Everdur bolts, nuts and lockwashers Ordering Information CATALOG NUMBER SPS DIMENSIONS IN INCHES BOLT SIZE NUMBER OF BOLTS 90 DEG 60 DEG 45 DEG 30 DEG B EP25 EP25-60 EP25-45 EP25-30 1/4 1 1/4 3/8 4 EP38 EP38-60 EP38-45 EP38-30 3/8 1 1/2 3/8 4 EP50 * EP50-60 EP50-45 EP50-30 1/2 1 1/2 3/8 6 EP75 EP75-60 EP75-45 EP75-30 3/4 1 3/4 3/8 6 EP100 EP100-60 EP100-45 EP100-30 1 2 1/8 3/8 8 EP125 EP125-60 EP125-45 EP125-30 1 1/4 2 1/4 1/2 8 EP150 EP150-60 EP150-45 EP150-30 1 1/2 2 1/2 1/2 8 EP200 EP200-60 EP200-45 EP200-30 2 2 3/4 1/2 8 EP250 EP250-60 EP250-45 EP250-30 2 1/2 3 1/2 8 EP300 EP300-60 EP300-45 EP300-30 3 3 1/2 5/8 8 EP350 EP350-60 EP350-45 EP350-30 3 1/2 3 5/8 5/8 8 EP400 EP400-60 EP400-45 EP400-30 4 3 5/8 5/8 8 EP600 EP600-60 EP600-45 EP600-30 6 6 1/4 5/8 12 * EP50 has 8 bolts and "B" is 2 inches B B EP 90 DEG EP-60 60 DEG EP-45 45 DEG EP-30 30 DEG
Características:
- Aleación de bronce
- Ajuste externo de la tubería de bus para la tubería de bus SCH 40 y SCH 80
- Herrajes Everdur
- Cumple las normas de NEMA CC1
Aplicaciones:
- Calificada para 230 kV
- Subestación
- Tubo de bus de cobre
Un codo de tipo abrazadera utilizado para conectar autobuses tubulares de tamaño estándar en ángulo entre sí. Las áreas de soporte de los conductores están acabadas con precisión a máquina con una superficie especial para proporcionar un buen contacto eléctrico y una alta resistencia a la extracción.
