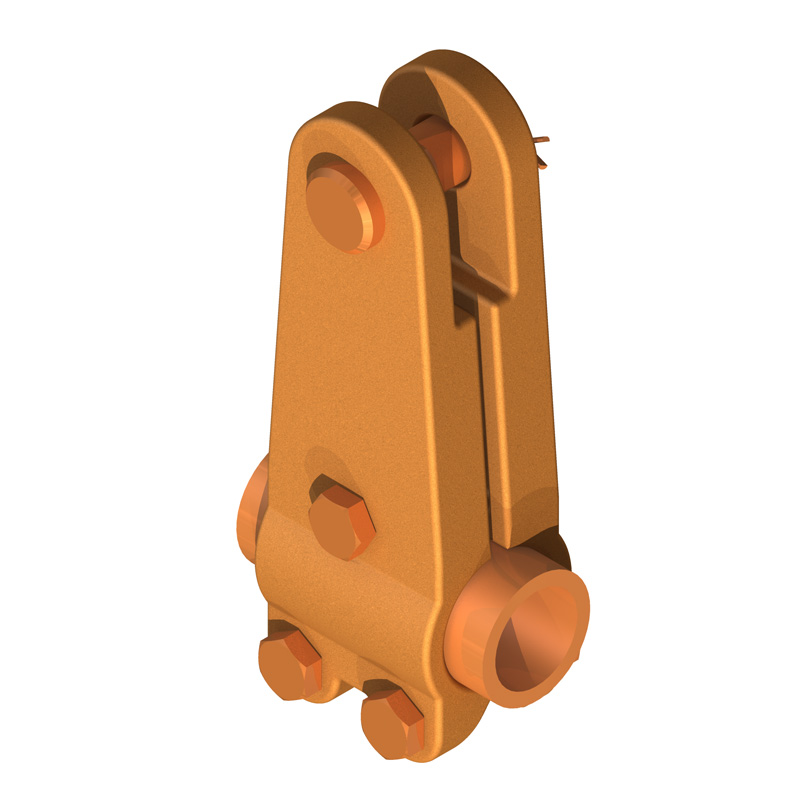

Abrazaderas de soporte de bus tipo suspensión utilizadas para montar el bus tubular en la parte inferior de los aisladores de suspensión. El tipo PSK está provisto de una horquilla para conectar el soporte del bus a un ojo de horquilla del aislador. El tipo PSKS está provisto de una rótula para conectar el soporte del bus a un ojo de bola del aislador.
0404a973ff1249859851295871ad551c
www.AFLglobal.com or 800-890-8878 88 Bronze Elbows Tee & Vee Connectors Bronze Elbows Tee & Vee Connectors © 2011, AFL, all rights reserved. 2.24.11 Specifications are subject to change without notice. TYPE PSK, PSKS Suspension Type Bus Support For Tubular Bus With Ball Eye Suspension type bus support clamps for mounting tubular bus to the underside of suspension insulators. Type PSK is provided with a clevis yoke for connecting bus support to an insulator clevis eye while type PSKS is provided with a ball socket for connecting bus support to an insulator ball eye. Material Copper Alloy Hardware Everdur bolts, nuts and lockwashers Ordering Information CATALOG NUMBER SPS DIMENSIONS IN INCHES PSK SERIES PSKS SERIES B C L BOLT SIZE PSK50 PSKS50 1/2 2 1/8 3 5 3/16 3/8 PSK75 PSKS75 3/4 2 1/8 3 3/16 5 7/16 3/8 PSK100 PSKS100 1 2 1/8 3 7/16 5 13/16 3/8 PSK125 PSKS125 1 1/4 2 1/8 3 1/2 6 1/8 1/2 PSK150 PSKS150 1 1/2 2 5/8 3 13/16 6 5/8 1/2 PSK200 PSKS200 2 2 5/8 4 7 3/8 1/2 PSK250 PSKS250 2 1/2 2 5/8 4 1/4 7 13/16 1/2 PSK300 PSKS300 3 3 5/16 4 5/8 8 15/16 5/8 PSK350 PSKS350 3 1/2 3 5/16 5 9 7/16 5/8 PSK400 PSKS400 4 3 5/16 5 3/8 9 7/8 5/8 B B PSK PSKS L C C L
Características:
- Aleación de bronce
- Ajuste externo de la tubería de bus para la tubería de bus SCH 40 y SCH 80
- Herrajes Everdur
Aplicaciones:
- Calificada para 230 kV
- Subestación
- Tubo de bus de cobre
Abrazaderas de soporte de bus tipo suspensión utilizadas para montar el bus tubular en la parte inferior de los aisladores de suspensión. El tipo PSK está provisto de una horquilla para conectar el soporte del bus a un ojo de horquilla del aislador. El tipo PSKS está provisto de una rótula para conectar el soporte del bus a un ojo de bola del aislador.
