Un cable que pasa por el conector en T del grifo de la barra plana.
0404a973ff1249859851295871ad551c
179 Bronze Terminals, Taps Bronze Terminals, Taps www.AFLglobal.com or 800-890-8878 © 2011, AFL, all rights reserved. 3.10.11 Specifications are subject to change without notice. Material Copper Alloy Hardware Everdur-bolts, nuts, and lockwashers. Note • Can also be furnished upon specification to accommodate additional bars, other bar spacing, and other drilling or any combination thereof. • Pad size and drilling can also be furnished to conform to NEMA standards. TYPE CFT Tee Connector For Cable To Flat Bar Tap Ordering Information CATALOG NUMBER CABLE SIZE FIGURE NUMBER DIMENSIONS IN INCHES BOLT SIZE A L CFT21-1-2N 4/0 Str 1 2 5 7/16 3/8 CFT30-1-2N 300 MCM 1 2 5 1/2 3/8 CFT30-1-3N 300 MCM 1 3 5 1/2 3/8 CFT50-1-2N 500 MCM 1 2 5 11/16 3/8 CFT50-2-2N 500 MCM 2 2 5 11/16 3/8 CFT50-1-3N 500 MCM 1 3 5 11/16 3/8 CFT75-1-2N 750 MCM 1 2 6 1/8 3/8 CFT75-2-2N 750 MCM 2 2 6 1/8 3/8 CFT75-1-3N 750 MCM 1 3 6 1/8 3/8 CFT100-1-2N 1000 MCM 1 2 6 9/16 1/2 CFT100-2-2N 1000 MCM 2 2 6 9/16 1/2 CFT100-1-3N 1000 MCM 1 3 6 9/16 1/2 CFT100-2-3N 1000 MCM 2 3 6 9/16 1/2 CFT100-1-4N 1000 MCM 1 4 6 9/16 1/2 CFT150-1-2N 1500 MCM 1 2 6 7/8 1/2 CFT150-2-2N 1500 MCM 2 2 6 7/8 1/2 CFT150-1-3N 1500 MCM 1 3 6 7/8 1/2 CFT150-2-3N 1500 MCM 2 3 6 7/8 1/2 CFT150-1-4N 1500 MCM 1 4 6 7/8 1/2 CFT200-2-2N 2000 MCM 2 2 7 1/2 CFT200-1-3N 2000 MCM 1 3 7 1/2 CFT200 2-3N 2000 MCM 2 3 7 1/2 CFT200-1-4N 2000 MCM 1 4 7 1/2 CFT200-2-4N 2000 MCM 2 4 7 1/2 A cable run to flat bar tap tee connector. Designed for one 1/4 inch bar, Fig. 1 and for two ¼ inch bars spaced 1/4 inch apart, Fig. 2. FIG. 1 A 1 3/4 A FIG. 2 1 3/4 3 3 L 5/8 5/8 5/8
Características:
- Aleación de bronce
- Las almohadillas se ajustan a las normas NEMA
- Herrajes Everdur
Aplicaciones:
- Calificada para 230 kV
- Subestación
- Cable de cobre
Un cable que pasa por el conector en T del grifo de la barra plana.
Acopladores de compresión de aluminio de 230 kV,Conectores en T de compresión de aluminio de 230 kV,Conectores de Terminal de Compresión de Aluminio de 230 kV,Conectores de terminales de compresión de aluminio de 230 kV,Acopladores de tubería de aluminio soldado de 230 kV,Codos de aluminio soldados para tubos de bus de 230 kV,Soportes de tubería de aluminio soldado de 230 kV,Conectores en T y en V para tubos de aluminio soldados de 230 kV,Conectores de terminales de tubería de aluminio soldado de 230 kV,Acopladores de aluminio soldado para cables de 230 kV,Tubería de aluminio soldada de 230 kV a T de cable,Terminal de cable soldado de aluminio de 230 kV,Tapones de aluminio soldados de 230 kV,Varilla de tierra soldada de aluminio de 230 kV,Derivaciones de tubos soldados de aluminio de 230 kV
400

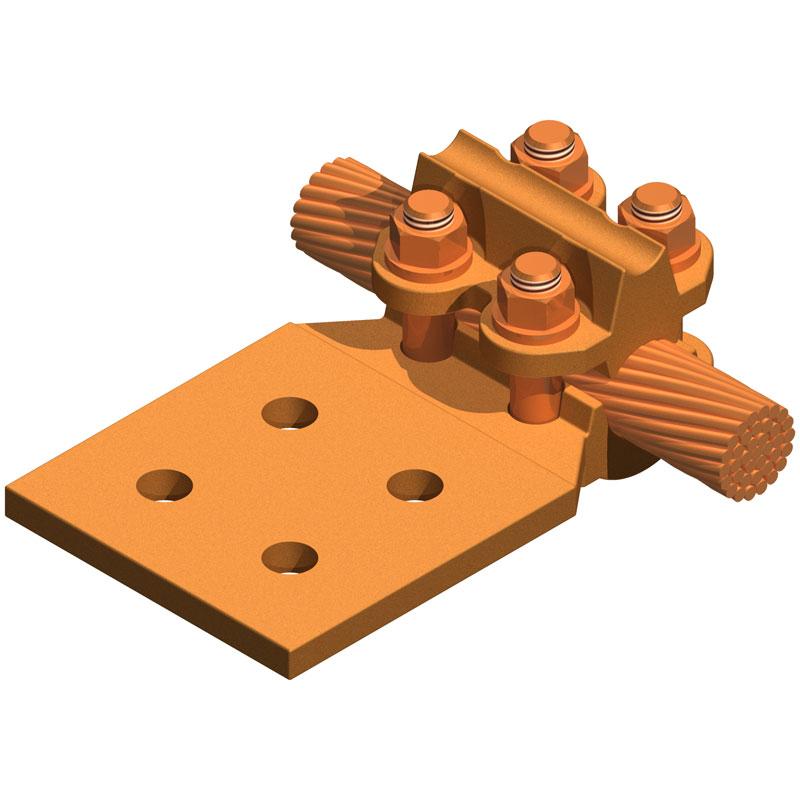

Conectores de bronce de barra plana atornillada para terminales de 230 kV
Close
Conectores de bronce de barra plana atornillada para terminales de 230 kV
Características:
- Aleación de bronce
- Las almohadillas se ajustan a las normas NEMA
- Herrajes Everdur
Aplicaciones:
- Calificada para 230 kV
- Subestación
- Cable de cobre
PRODUCT DESCRIPTION
Un cable que pasa por el conector en T del grifo de la barra plana.
