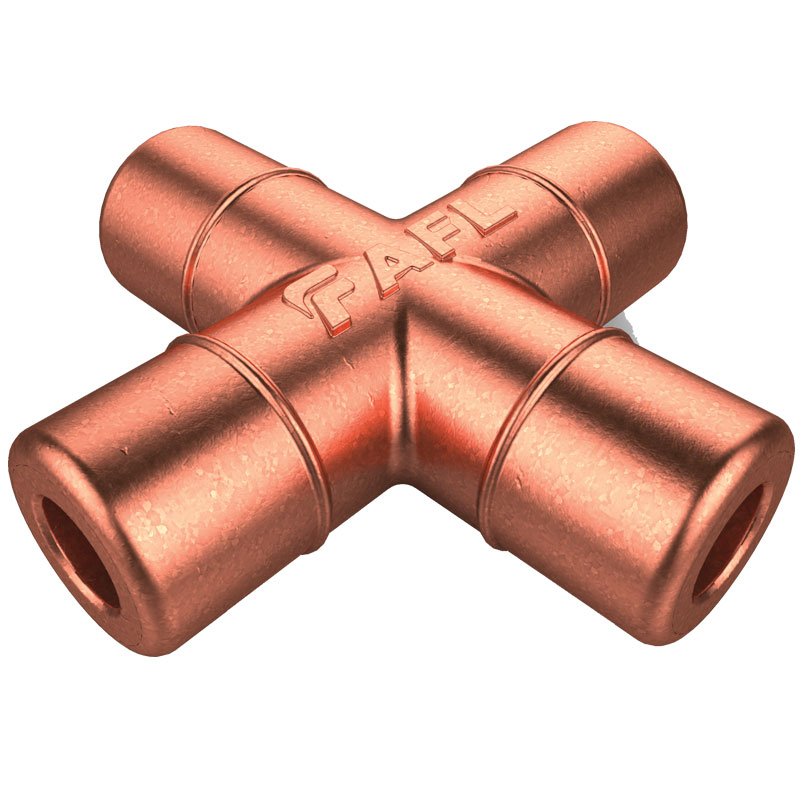

SWGX Swage Cross Conector de cuatro puntas que conecta cuatro cables o varillas. SWGXH Conector transversal con agujero pasante tiene un recorrido de agujero pasante y dos grifos. El conector SWGXOSS Swage Offset Split Cross se utiliza para conectar un tramo de cable a otro. Cuenta con dos canales deslizantes para facilitar su instalación.
eecceab84d074950b1dd0abaf536634c
www.AFLglobal.com or 800-890-8878 26 Swage Grounding Accessories © 2016, AFL, all rights reserved. PP-3-00738, Revision 1, 3.16.18 Specifications are subject to change without notice. GROUNDING Material Copper Alloy Notes • For tin plating, add "-SN" to end of catalog number. EX: SWGX2025-SN. • For detailed conductor range information, please see page 33 (L11557). TYPE SWGX Swage Cross A Swage type four-tap connector cross connects four cable or rod together. AFL NO. COPPER CABLE (AWG OR KCMIL) DIMENSIONS IN INCHES DIE SIZE TAP 1 TAP 2 OD A SWGX2013 1/0-2/0 1/0-2/0 1.25 4.34 45TD20 SWGX2017 3/0 3/0 1.25 4.34 45TD20 SWGX2021 4/0 4/0 1.25 4.34 45TD20 SWGX2025-2013 250 1/0-2/0 1.25 4.34 45TD20 SWGX2025-2021 250 4/0 1.25 4.34 45TD20 SWGX2025 250 250 1.25 4.34 45TD20 SWGX2025-2035 250 350 1.25 4.34 45TD20 SWGX2413-2450 1/0-2/0 500 1.50 4.60 45TD24 SWGX2421 4/0 4/0 1.50 4.60 45TD24 SWGX2430-2425 300 250 1.50 4.60 45TD24 SWGX2450-2425 500 250 1.50 4.60 45TD24 SWGX2450 500 500 1.50 4.60 45TD24 A TAP 2 TAP 1 TAP 1 TAP 2 A Ø OD SW2TC XX SWGX Tap 1 Cable Code for Largest Conductor YYY XX Die Code ZZZ Ordering Information Part Family (Leave blank if same as Run) Tap 2 Cable Code Die Code comes from maximum connector OD from Table at right. • EX: Tin-plated cross for 500MCM Cu to 250MCM Cu is SWGX2450-2425-SN • EX: Cross for 250MCM Cu to 250MCM is SWGX2025 Die Code
Características:
- Aleación de cobre
- Racor de compresión para aplicaciones de puesta a tierra
- Se instala de forma más rápida y eficiente con menores costes de instalación respecto al proceso de soldadura
Aplicaciones:
- Subestación
- Accesorios de puesta a tierra de aleación de cobre
SWGX Swage Cross Conector de cuatro puntas que conecta cuatro cables o varillas entre sí. SWGXH Conector transversal con agujero pasante tiene un recorrido de agujero pasante y dos grifos. El conector SWGXOSS Swage Offset Split Cross se utiliza para conectar un tramo de cable a otro. Cuenta con dos canales deslizantes para facilitar su instalación.
