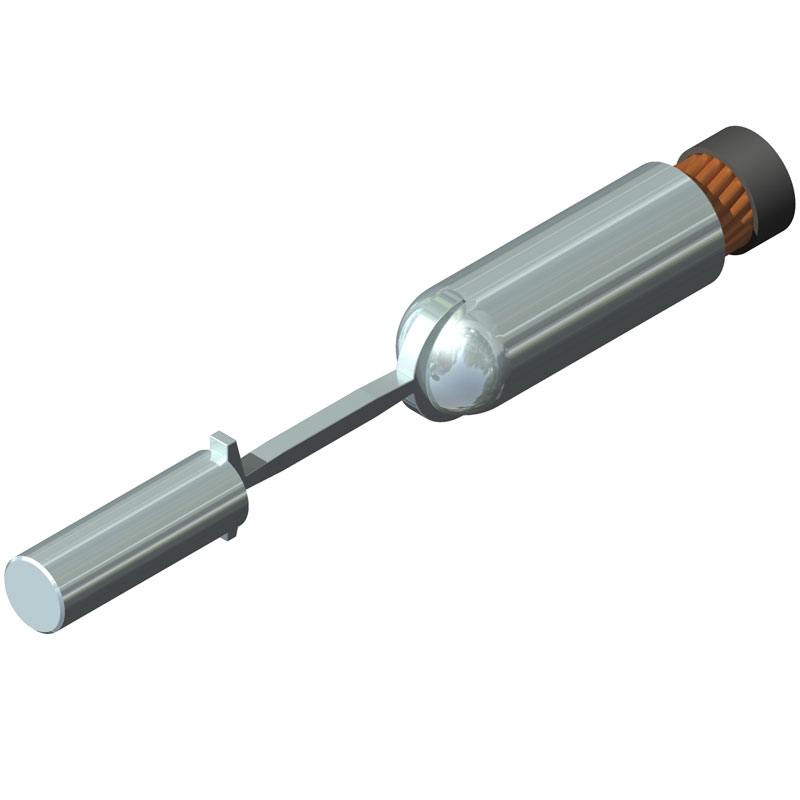

Para su uso con el conjunto de limitador largo MICON tipo ML-PL123, el limitador largo MICON, para cable con aislamiento de papel relleno de aceite, está diseñado para proporcionar un punto de conexión fusible a la salida MICON.
e520e1308f3c4559a79cbdf2a1f5869f
1 AFLglobal.com 1 (800) 890-8878 © 2011, AFL, all rights reserved. PP-3-00112, Revision 2, 11.25.2025 Specifications are subject to change without notice. 1 Network Underground The MICON long limiter, for oil filled paper insulated cable, is designed to provide a fusible connecting point to the MICON outlet. The fusible section is made to close tolerances to insure consistent conformity with the fusing time-current curves. The limiter will clear on severe loads or faults but will not clear on system overloads of short period. Type ML-PL3 MICON Long Limiter for Paper Insulated Cable* for Use with MICON Long Limiter Assembly Type ML-PL123 Ordering Information Catalog Number Cable Size Indents in Cable Socket Dimensions in inches A** B L ML21-PL3 4/0 STR 1 11/16 3 7 1/4 ML25-PL3 250 MCM 1 3/4 3 1/8 7 1/4 ML30-PL3 300 MCM 2 13/16 3 1/2 8 ML35-PL3 350 MCM 2 7/8 3 1/2 8 3/8 ML40-PL3 400 MCM 2 31/32 3 1/2 8 3/8 ML50-PL3 500 MCM 2 1 1/16 4 1/4 9 9/16 ML75-PL3 750 MCM 2 1 5/16 4 1/4 10 7/16 L A B * Closed end of sockets are sealed to make sockets oil tight. ** Diameter. AFL’s Dossert ® product line offers a wide range of substation accessories in low voltage up to 765 kV applications in bronze or aluminum materials.
Aplicaciones:
- Red subterránea
- Cable de cobre
El limitador largo MICON, para cable con aislamiento de papel relleno de aceite, está diseñado para proporcionar un punto de conexión fusible a la salida MICON. La sección fusible se fabrica con tolerancias muy estrictas para asegurar la conformidad con las curvas de tiempo-corriente de fusión. El limitador se despejará en caso de cargas o fallos graves, pero no se despejará en caso de sobrecargas del sistema de corta duración.
