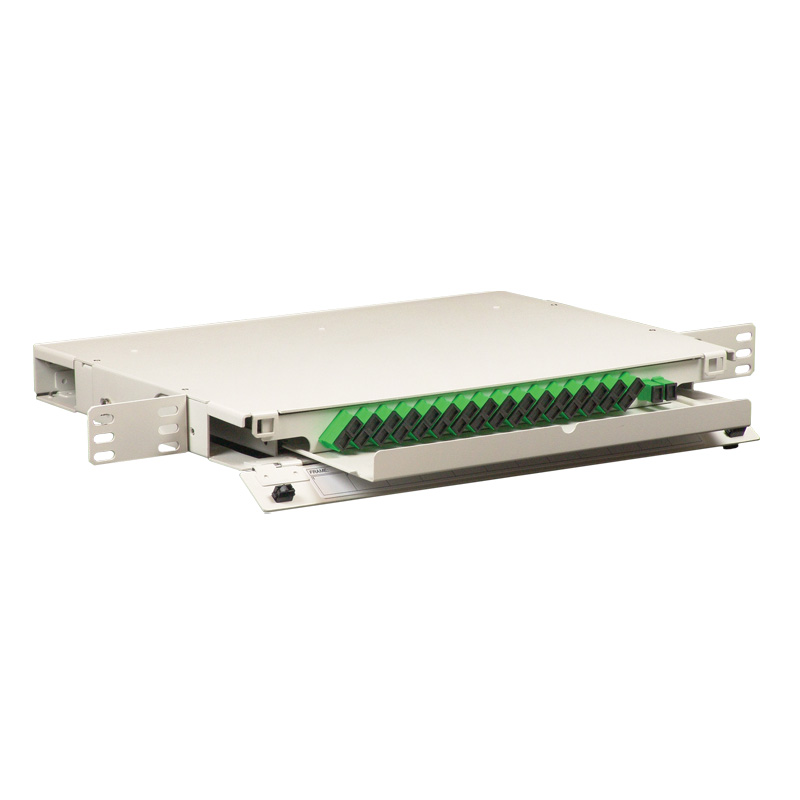

El estante divisor óptico LightLink LanSystem™ proporciona una cómoda solución en el rack para combinar/dividir señales ópticas en una red óptica pasiva.
edd3c3a892d8496ab86d0731765b6e43
© 2006, AFL, all rights reserved. PP-2-00094, Revision 5, 8.31.20 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 1 Optical Connectivity Coupler s / Splitters Ordering Information DESCRIPTION AFL NO. 1x16 Optical Splitter Shelf, ASC inputs/outputs, 1U, textured White FM001000 1x32 Optical Splitter Shelf, ASC inputs/outputs, 1U, textured White FM000775 2x32 Optical Splitter Shelf, ASC inputs/outputs, 1U, textured White FM000622 The LightLink LanSystem ™ Optical Splitter Shelf provides a convenient in-rack solution to combine/split optical signals in a passive optical network. With 1x16, 1x32 and 2x32 options available, the splitter shelf also features a Planar Lightwave Circuit (PLC) allowing a signal to be split into either 16 or 32 channels in a 1U rack-mountable housing. The 2x32 option provides a filter WDM concatenated to a PLC, which allows 1310/1490/1550 nm signal management evenly across 32 channels. Optical Splitter Shelf Features • Telcordia ® GR-63 NEBS tested housing • Aluminum Material per ASTMB209 • Universal Mounting Bracket WECO, EIA • 19" and 23" Rack Mountable • Rugged construction, ensuring environmental, mechanical and optical integrity • WDM and PLC fully compliant to Telcordia GR-1209 and GR-1221 • Low Excess loss • Low Polarization Dependent Loss Applications • PON-FTTx Networks • CATV links • DWDM and CWDM systems • Wide area networks • Outside plant requirements Specifications PARAMETER 1x16 1x32 2x32 Insertion Loss 13.5 ~ 14.3 dB 17.5 - 18.5 dB 17.5 - 19 dB Uniformity 1.5 dB Typical 1.8 dB Typical 1.8 dB Typical PDL ≤ 0.3 dB <0.45 dB <0.45 dB Return Loss ≥ 55 dB ≥ 55 dB ≥ 40 dB Directivity ≥ 55 dB ≥ 55 dB ≥ 50 dB Fiber Type SMF-28e SMF-28e SMF-28e Operating Temp -40°C to +85°C -40°C to +85°C -40°C to +70°C Storage Temp -40°C to +85°C -40°C to +85°C -40°C to +85°C Operating Bandwidth 1260 ~ 1650 1260 ~ 1650 1550 nm Band - Port 1 (Pass) 1550 - 1560 nm 1310 + 1490 nm - Port 2 (Reflect) 1260-1360 nm & 1480-1500 nm Telcordia is a registered trademark of Telcordia Technologies, Inc. Qualifications GOVERNING BODY STANDARD CODE ASTM ASTMB209 Telcordia GR-63NEBS, GR-1209 and GR-1221
Características:
- Carcasa probada por Telcordia GR-63 NEBS
- Material de aluminio según ASTMB209
- Soporte de montaje universal WECO, EIA
- 19”
y 23” Montable en bastidor - Construcción robusta que garantiza la integridad ambiental, mecánica y óptica
- WDM y PLC totalmente conformes con Telcordia GR-1209 y GR-1221
- Baja pérdida en exceso
Bajas pérdidas en función de la polarización Aplicaciones:
- Redes PON-FTTX
- Enlaces CATV
- DWDM &
Sistemas CWDM - Redes de área amplia
- Requisitos de la planta exterior
El estante divisor óptico de LightLink™ LanSystem™ proporciona una práctica solución en el rack para combinar/dividir señales ópticas en una red óptica pasiva. Con opciones de 1x16, 1x32 y 2x32 disponibles, el estante divisor también cuenta con un Circuito de Onda Ligera Planar (PLC) que permite dividir una señal en 16 o 32 canales en una carcasa de montaje en rack de 1U. La opción 2x32 proporciona un filtro WDM concatenado a un PLC, que permite la gestión de la señal de 1310/1490/1550nm de manera uniforme en 32 canales.9
