Les joints de compression standard d'AFL sont conçus pour les conducteurs en Alumoweld® et les fils de terre en acier. Le corps en aluminium du cul-de-sac est fabriqué en aluminium étiré sans soudure AFL.

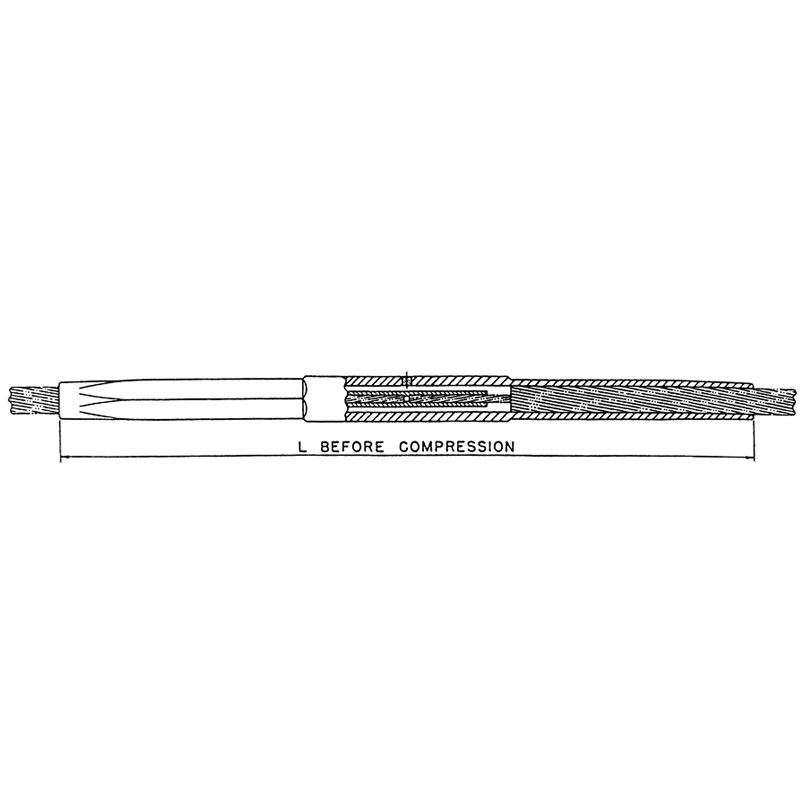

www.AFLglobal.com or 800-866-7385 © 2004, AFL, all rights reserved. PP-3-00770, Revision 4, 2.12.16 Specifications are subject to change without notice. 108 GROUND WIRE ACCESSORIES Standard Compression Ordering Instructions Step 1: Assembly Catalog Number Determine the assembly catalog number based on the conductor being used Example: For 7 No 7 Alumoweld, the complete catalog number is: 4916.484 Compression Joints—4900 Series for Alumoweld ® and Steel Ground Wire Notes: 1 Joints are lined with a compound made up of 60% silicon carbide and 40% CF-1 2 Installation Instructions for Joints are on page 140 The 4900 Series Compression Joint is specifically designed for Alumoweld and steel ground wires The aluminum joint is fabricated from AFL seamless drawn aluminum The 4900 series compression joint consists of only an aluminum sleeve and has no steel sleeve The 4900 Series compression joints are designed for full tension use, achieving a minimum of 95% of the ASTM rated breaking strength of the conductor on which they are used JOINT CATALOG NUMBER CONDUCTOR DIE SIZE WEIGHT DIMENSION L SIZE DIAMETER STEEL HEX DIES IN MM LBS KG IN MM 4910 251 3 No 10 220 5 6 10SH 0 1 0 05 7 3 184 4910 281 3 No 9 247 6 3 10SH 0 1 0 05 7 3 184 4910 295 3 No 8 277 7 0 10SH 0 2 0 09 7 5 191 4910 324 3 No 7 311 7 9 10SH 0 2 0 09 8 5 216 4912 351 3 No 6 349 8 9 12SH 0 3 0 14 9 0 229 4914 406 3 No 5 392 10 0 14SH 0 5 0 23 11 0 279 4912 330 7 No 10 306 7 8 12SH 0 49 0 22 9 0 356 4912 359 7 No 9 343 8 7 12SH 0 3 0 14 9 0 229 4914 406 7 No 8 385 9 8 14SH 0 5 0 23 11 0 279 4916 484 7 No 7 433 11 0 16SH 0 6 0 27 11 0 279 4916 531 7 No 6 486 12 3 16SH 0 6 0 27 11 0 381 4918 594 7 No 5 546 13 9 18SH 0 8 0 36 11 0 381 4918 530 19 No 10 509 12 9 18SH 1 3 0 59 11 0 431 4920 625 19 No 9 572 14 5 20SH 1 1 0 5 12 0 305 Alumoweld Strand: L BEFORE COMPRESSION
www.AFLglobal.com or 800-866-7385 © 2004, AFL, all rights reserved. PP-3-00770, Revision 4, 2.12.16 Specifications are subject to change without notice. 109 GROUND WIRE ACCESSORIES Standard Compression Compression Joints—4900 Series for Alumoweld ® and Steel Ground Wire (cont.) Steel Ground Wire: JOINT CATALOG NUMBER CONDUCTOR DIE SIZE WEIGHT DIMENSION L SIZE STRANDING DIAMETER STEEL HEX DIE STEEL IN MM LBS KG IN MM 4912 332 5/16 EHS G W 7 0 312 7 9 12SH 0 5 0 22 14 0 356 4914 386 3/8 EHS G W 7 0 360 9 1 14SH 0 6 0 28 13 0 330 4916 453 7/16 EHS G W 7 0 435 11 0 16SH 0 9 0 42 15 0 381 4918 531 1/2 EHS G W 7 0 495 12 6 18SH 1 3 0 59 17 0 431
Caractéristiques :
- Qualifié ANSI C119.4 Classe A
- Conçus pour une utilisation en pleine tension, avec maintien d'un minimum de 95 % de la résistance nominale ASTM du conducteur.
- Marquage permanent pour faciliter l'installation et l'identification
Les applications:
- Joints de compression pour les conducteurs de fil de terre en Alumoweld et en acier
L'ensemble de joint de compression de la série 33000 est spécialement conçu pour les conducteurs de fil de terre en Alumoweld® et en acier. Le corps en aluminium est fabriqué à partir d'aluminium étiré sans soudure AFL.
Tous les joints de compression sont conçus pour une utilisation en pleine tension, atteignant un minimum de 95% de la résistance ASTM du conducteur sur lequel ils sont utilisés. Chaque assemblage de joint de compression est fourni avec un joint en aluminium et un manchon en acier.
