Système d'enceinte de jonction fixé à la structure de la tour pour l'épissure du câble en fibre optique SkyWrap® sur les applications de fil de terre.
7b148901167e45d3a176216e993ac458

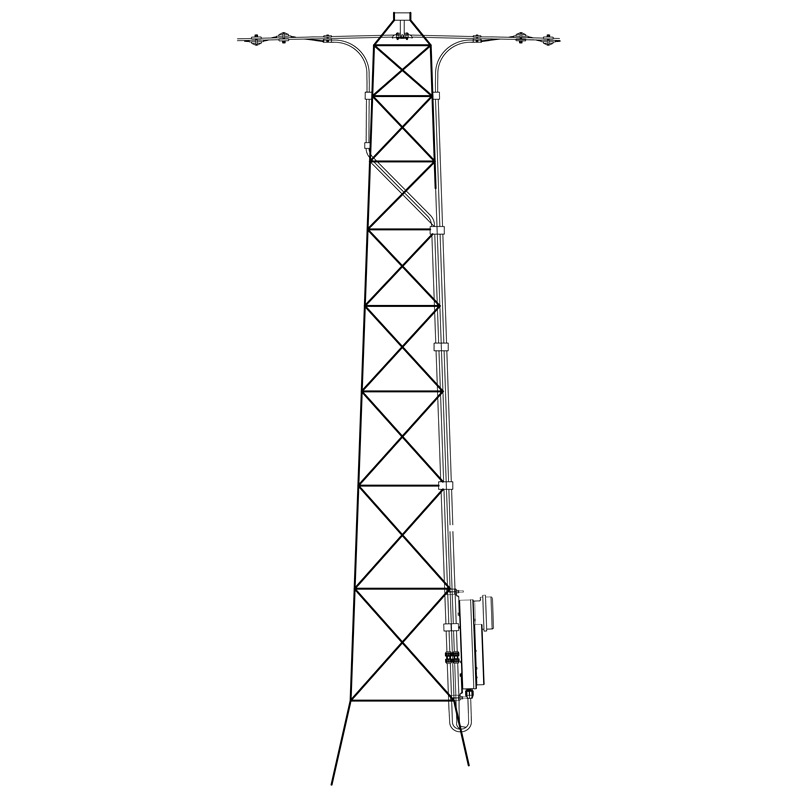

FIBER OPTIC CABLE HARDWARE Fiber Optic Cable Hardware ©2014 AFL Telecommunications Europe Ltd. Email: EMEAsales@aflglobal.com Specifications are subject to change without notice. Revision SW038_22Feb_2021 AFLglobal.com | 44 (0)1793 647200 1 Cable is passed down the tower to a cable joint enclosure in a protective conduit. It then passes back up to the ground wire via a conduit for the continued SkyWrap connection. The joint enclosure is mounted on lattice towers, wood, steel or concrete poles for easy access to the fiber. Features • All tower fittings are available for a range of tower or pole designs • Enclosures boxes are 830 x 380 x 260 mm • Convenient cable storage and easy access to joint • Robust weather proof design • Available for up to 192 fibers • Joint enclosure can be locked for added security SkyWrap ® In-line Joint—Ground Wire Ordering Information TOWER HEIGHT feet (m) STRUCTURE TYPE CONDUCTOR SIZE inches (mm) FIBER COUNT < 82 (< 25) < 115 (< 35) < 197 (< 60) Lattice Tower Steel/Concrete Pole Wood Pole 0.354-0.866 (9-22) 0.787-1.221 (20-31) 1.181-1.693 (30-43) 12-192 TCD L M H 901 905 961 A B C nnF Key components Ground to ground clamp Conduit clamp Cable clamp with nylon insert Tower mounted joint enclosure Typical configuration for a lattice tower Example: TCD-L901B48F Qualifications GOVERNING BODY STANDARD CODE BS EN 50411-3-2002 IEEE 1591.3-2011
Caractéristiques :
- Tous les accessoires de tour SkyWrap sont disponibles pour une gamme de modèles de tours ou de poteaux.
- Les boîtes d'encastrement mesurent 830 x 380 x 260 mm
- Rangement pratique des câbles et accès facile aux raccords
- Conception robuste et résistante aux intempéries
- Disponible pour un maximum de 192 fibres
- Le boîtier du joint peut être verrouillé pour plus de sécurité
- Fabriqué selon la norme BS EN 50411-3-2002
- Conforme à la norme IEEE 1591.3-2011
