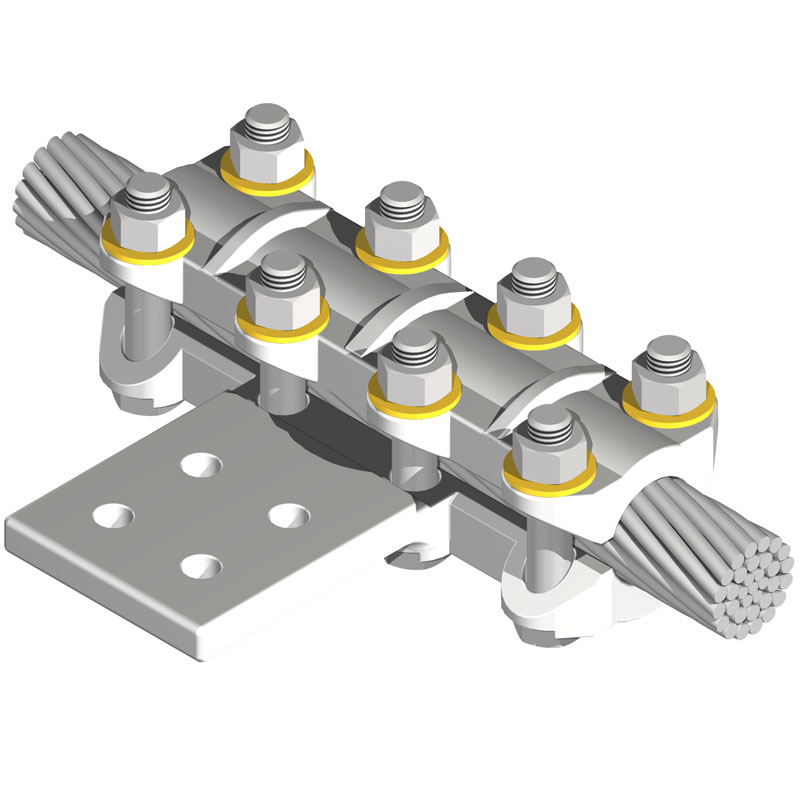

Le robinet en T est conçu pour fournir des connexions terminales sur le côté d'un câble. Huit boulons de serrage assurent un contact électrique positif. Le tampon est conforme aux normes NEMA.
ab1cb471c90847f3b11358cd68bb682e
342 230 kV Aluminum B olted Tee & V ee Connectors © 2011, AFL, all rights reserved. PP-3-00281, Revision 1, 10.10.17 Specifications are subject to change without notice. 230 kV Aluminum Bolted Tee & Vee Connectors www.AFLglobal.com or 800-890-8878 Material Aluminum Alloy Hardware Yellow anodized aluminum bolts, nuts, and lockwashers. TYPE CFTL-AA Cable to Flat Bar Tee Connector Tee tap is designed to provide terminal connections on side of a cable. Eight clamp bolts insure positive electrical contact. Pad conforms to NEMA standards. Ordering Information CATALOG NUMBER CABLE RANGE DIMENSIONS IN INCHES AAC ACSR MIN MAX MIN MAX A C H L T W BOLT SIZE CFTL20A-4N-AA 250 336.4 4/0 203.2 3 3 4-1/2 6 3/8 2-15/32 1/2 CFTL34A-4N-AA 350 400 203.2 336.4 3 3 4-1/2 6 3/8 2-5/8 1/2 CFTL60-4N-AA 350 600 336.4 477 3 3 4-3/8 6-3/4 1/2 2-3/4 1/2 CFTL60-4N4-AA 350 600 336.4 477 4 4 5-3/8 6-3/4 1/2 2-3/4 1/2 CFTL64A-4N4-AA 700 900 605 666.6 4 4 5-5/8 8 1/2 2-3/4 1/2 CFTL135-4N4-AA 1192.5 1351.5 1033.5 1192.5 4 4 5-13/16 10 5/8 3-3/32 1/2 CFTL200-4N4-AA 1700 2000 1510.5 1590 4 4 6-1/8 10 5/8 3-3/4 5/8 CFTL250-4N4-AA 2000 2500 1780 2156 4 4 6-1/4 10 3/4 3-15/16 5/8 CFTL300-4N4-AA 2500 3000 2156 2870 4 4 6-5/16 10 3/4 4-1/8 5/8 ∅ 9/16 C T L H A 1 3/4 1 3/4 W
Caractéristiques :
- Alliage d'aluminium
- Matériel en aluminium anodisé
- Répond aux normes de la NEMA CC1
Les applications:
- Conçu pour 230 kV
- Sous-station
- Câble en aluminium vers la borne
Le robinet en T est conçu pour fournir des connexions terminales sur le côté d'un câble. Huit boulons de serrage assurent un contact électrique positif. Le tampon est conforme aux normes NEMA.
